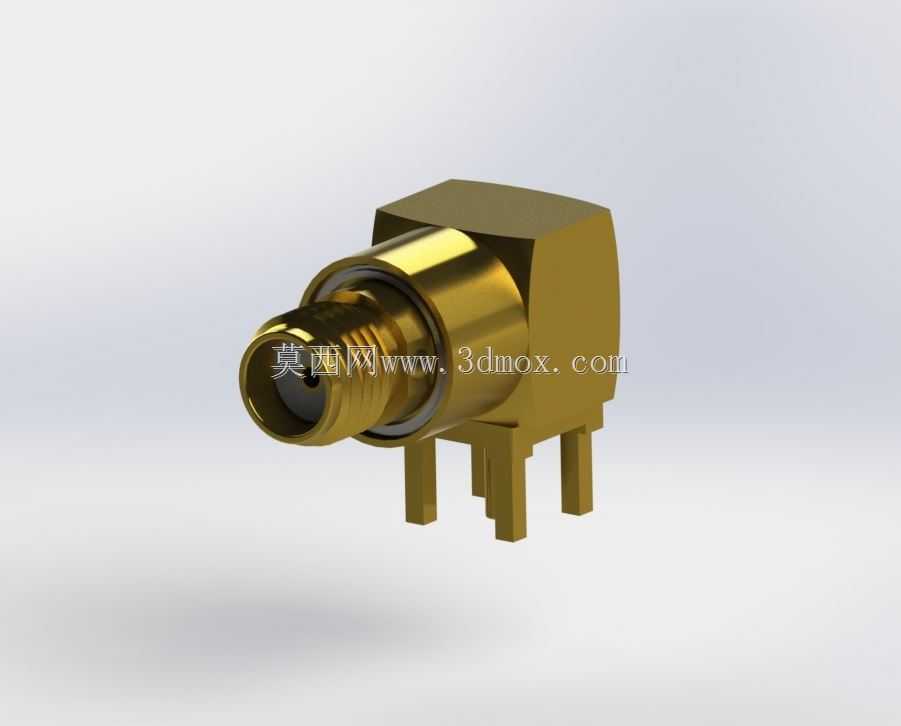

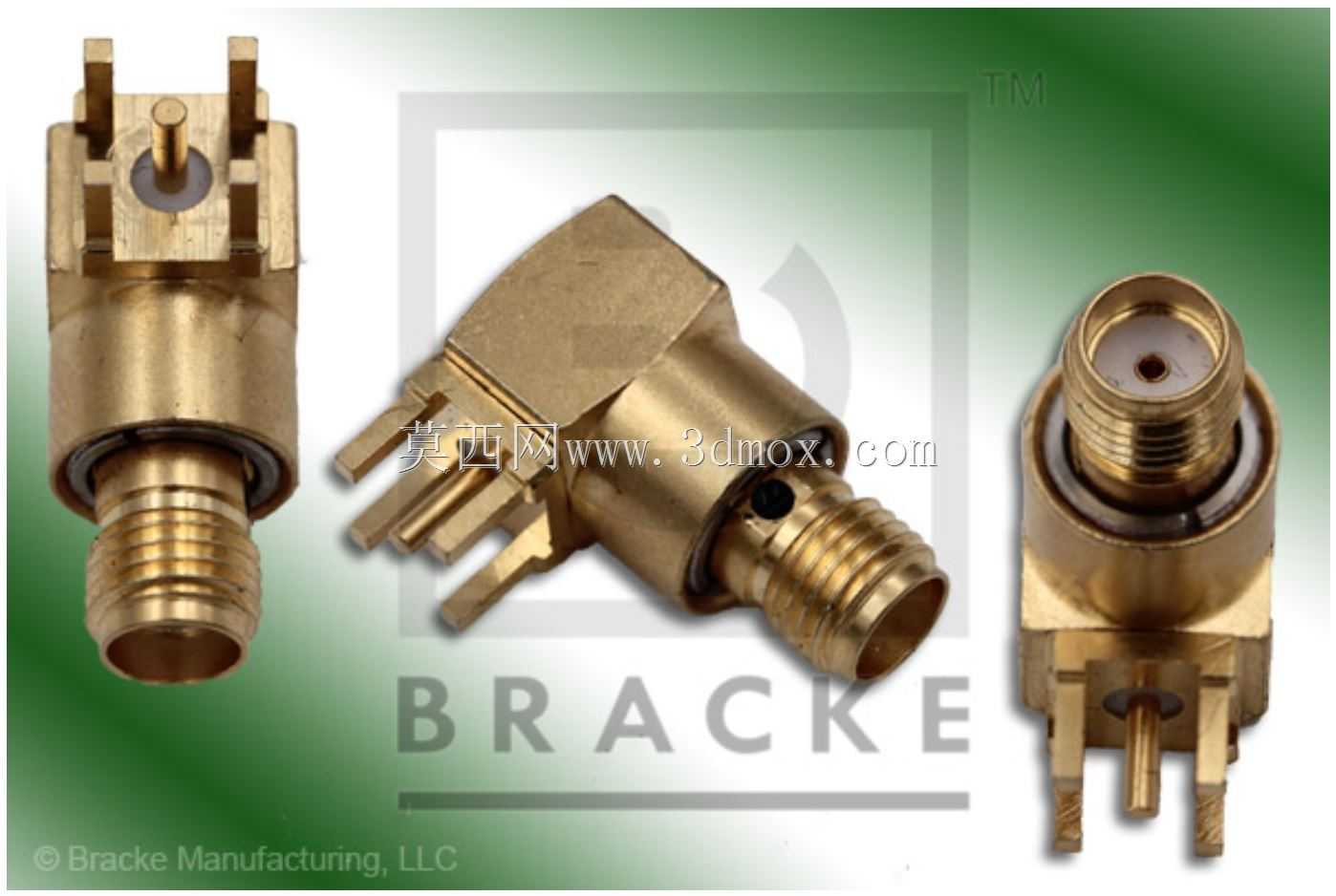

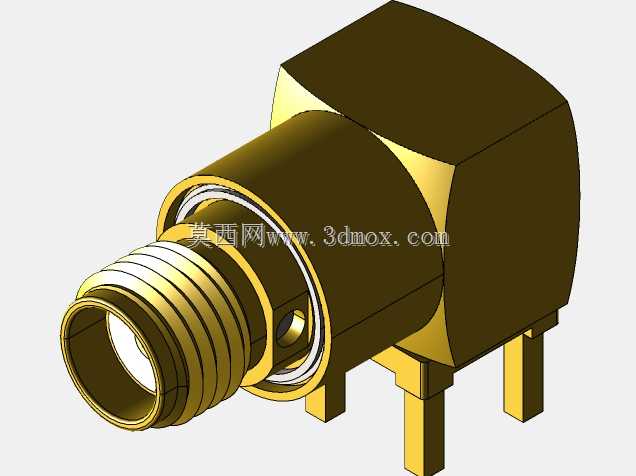

直角SMA内螺纹PCB板装旋转射频连接器

项目分类:3D模型 发布时间:2021-09-22 ID:281725
  • 直角SMA内螺纹PCB板装旋转射频连接器
  • 直角SMA内螺纹PCB板装旋转射频连接器
  • 直角SMA内螺纹PCB板装旋转射频连接器
  • 直角SMA内螺纹PCB板装旋转射频连接器

在高频通讯设备的板级互联场景中,直角弯式射频连接器一直是兼顾空间布局与信号传输稳定性的核心元件,这款带滑环结构的SMA内螺纹PCB安装连接器,正是针对高密度射频板卡的布线需求开发的结构方案。不同于常规直式SMA接头需要在板卡边缘预留垂直出线空间,这款直角结构将接口方向转向与PCB板面平行的侧向,能够大幅压缩板卡边缘的垂直空间占用,尤其适合机箱内部走线空间局促、射频线缆需要沿板侧排布的通讯设备,比如小型化雷达前端、便携式无线电测试设备、机载通讯模块这类对安装空间有严苛限制的场景。

这款连接器的核心设计亮点在于内置的滑环接触结构,区别于普通弯式SMA接头的固定内导体设计,滑环结构能够让接头前端的内螺纹接口在一定角度内旋转调整,既可以在装配时灵活适配线缆的接入方向,避免线缆过度弯折造成的驻波比升高,也能在设备受到振动冲击时,通过接触副的微小滑动抵消应力,避免焊点处出现疲劳断裂。其工作带宽覆盖至18GHz,能够满足S波段到Ku波段的射频信号传输需求,接触件采用镀金工艺处理,降低高频下的趋肤效应损耗,同时保证多次插拔后的接触可靠性。

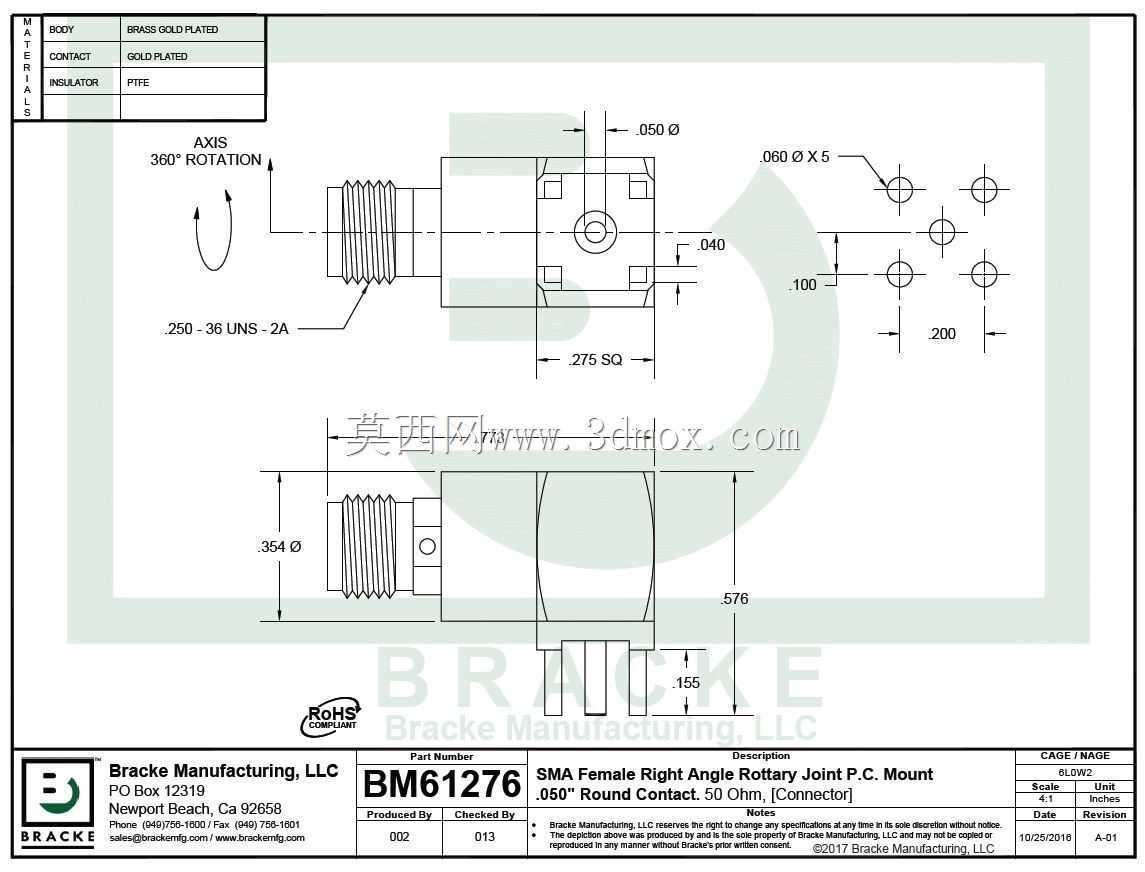

从安装边界来看,这款连接器采用四脚插装的PCB固定方式,四个定位插脚的间距按照常规射频板的焊盘规范设计,插脚穿过PCB后通过波峰焊固定,配合接头本体上的法兰定位面,能够在焊接前快速完成位置校准,避免回流焊过程中出现接头偏移。法兰面与PCB板面贴合后,能够提供足够的机械支撑强度,即使线缆受到侧向拉扯力,应力也会通过法兰分散到PCB板面上,不会直接作用在信号接触焊点上。接头的内螺纹接口遵循标准SMA接口规范,可与常规SMA公头线缆直接适配,无需额外定制转接件。

在结构建模过程中,需要重点关注弯角处的内导体弯折半径,过小的弯折半径会造成高频信号的阻抗不连续,直接影响驻波比与插入损耗指标,同时滑环接触副的配合间隙需要控制在合理范围,间隙过大会造成接触电阻波动,间隙过小则会导致旋转阻尼过大,失去旋转调整的实用价值。插脚的伸出长度需要匹配常用PCB板厚范围,保证焊锡能够充分浸润插脚与焊盘,同时避免焊锡溢出到相邻的信号走线区域。整体外形的棱角处均做了倒角处理,避免装配过程中划伤操作人员或线缆绝缘层,金属外壳的壁厚满足常规压铸加工的工艺要求,不会出现充型不足或壁厚不均的问题。
