八重洲VX-7R三频段手持电台配套天线

　　在业余无线电通讯、户外应急通讯作业场景中，手持电台的配套天线直接决定信号收发的实际效果，这款适配八重洲VX-7R的三频段天线，是针对多频段通讯需求做的定向结构设计。日常户外徒步、野外应急组网作业时，操作人员往往需要同时覆盖VHF、UHF多个常用通讯频段，这款天线可同时支持144MHz VHF频段、220MHz频段以及440MHz UHF频段的信号收发，无需操作人员根据使用频段频繁更换天线，减少户外作业时的配件携带量，也避免频繁拆装天线导致的接口磨损问题。从结构设计逻辑来看，这款天线采用分段式的同轴振子结构，每一段振子的长度都对应不同工作频段的波长做匹配校准，保证三个工作频段下的驻波比都控制在合理区间，实际使用时增益可达+4dB，

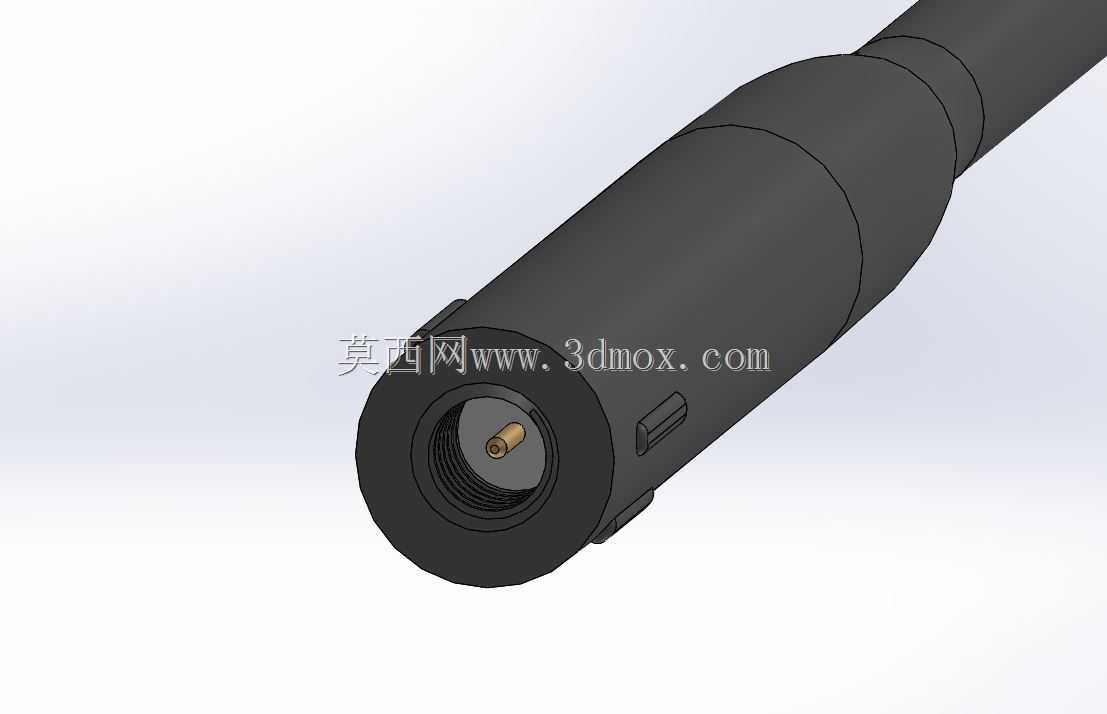

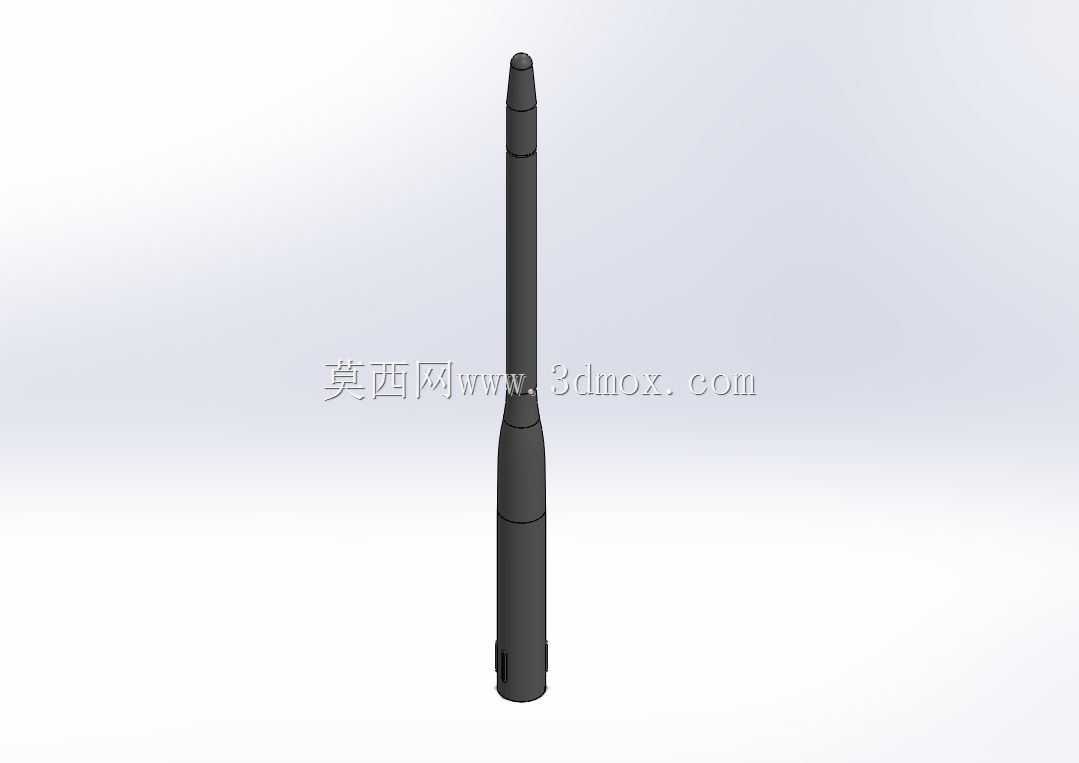

　　相比原厂标配的短橡胶天线，在弱信号区域的通讯距离提升效果明显，同时不会因为增益过高导致手持电台的发射模块负载超标，最大可承受10W的发射功率，完全覆盖VX-7R手持电台的额定发射功率区间，不会出现功率过载烧毁天线振子的问题。天线整体采用细长的棒状外形，总长度控制在199毫米左右，也就是约8英寸，安装在手持电台顶部之后不会因为长度过长导致携带时剐蹭背包或者衣物，日常手持操作时的重心也比较均衡，不会出现头重脚轻的握持不适感。接口端采用标准SMA连接器，和VX-7R主机的天线接口完全匹配，安装时只需对准接口旋紧即可，不需要额外做转接头适配，接口处做了加厚的橡胶密封结构，户外雨天使用时也能避免雨水渗入接口导致的信号短路问题。

　　天线的外护套采用耐磨损的柔性橡胶材质，日常放在工具包内和其他金属工具磕碰也不会轻易出现外皮破损，低温环境下也不会因为橡胶硬化出现开裂的情况，能适应不同户外环境的使用需求。建模过程中，每一段振子的直径、分段位置都按照实际产品的尺寸做1:1还原，接口处的螺纹结构、根部的限位台阶都做了精确的结构复刻，可直接用于手持电台配件的结构适配验证，也能作为通讯设备配件展示的三维素材使用，做整机装配模拟时可以直接导入装配环境，验证天线安装后和主机、其他周边配件的干涉情况，给结构设计人员做配件选型、结构优化提供准确的尺寸参考。
