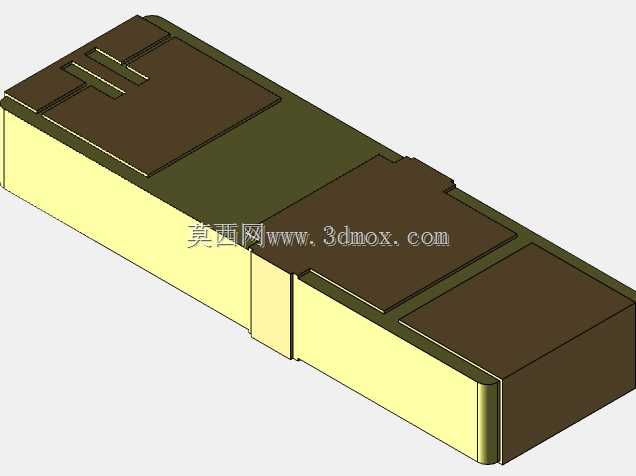

脉冲电子双频段多制式陶瓷天线结构

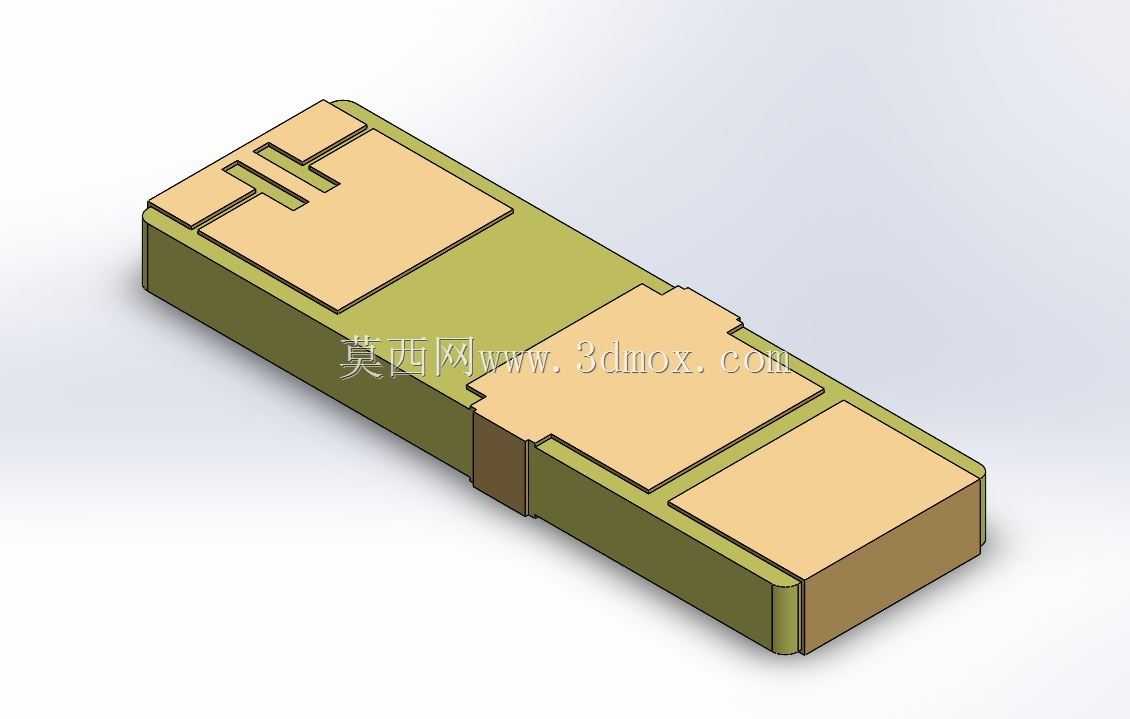

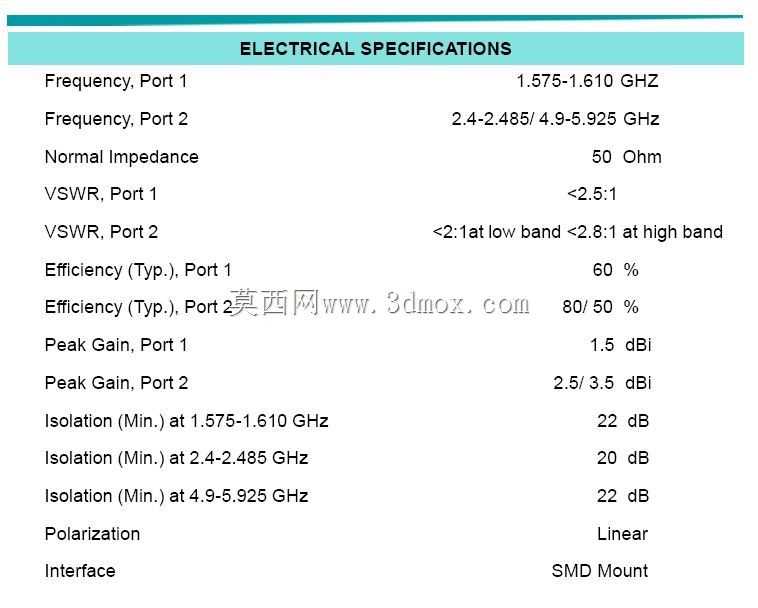

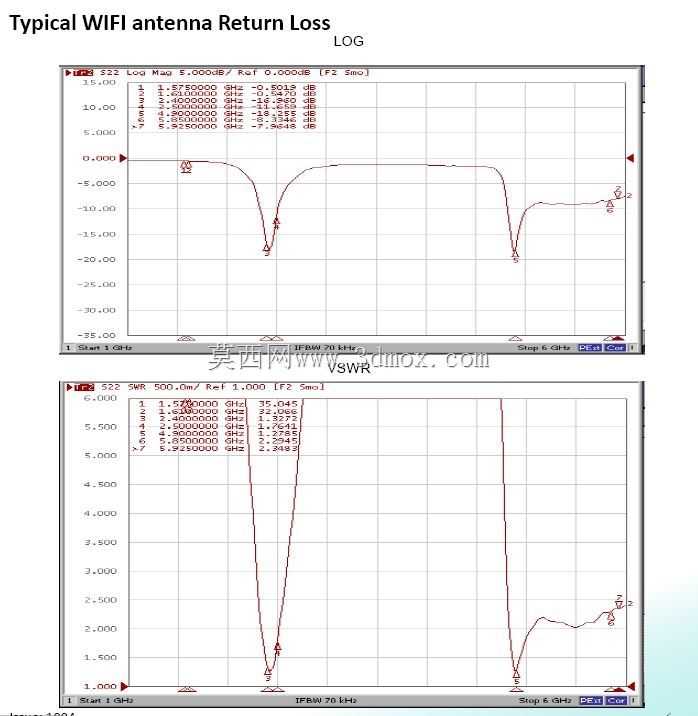

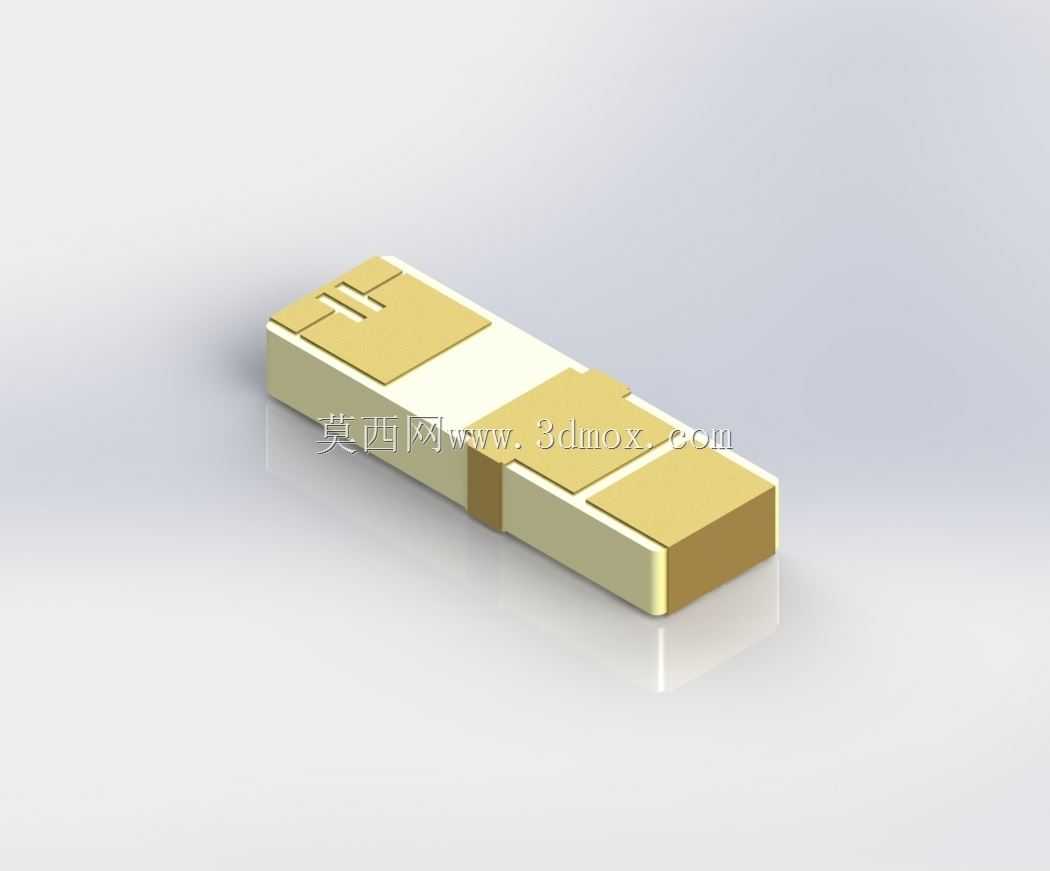

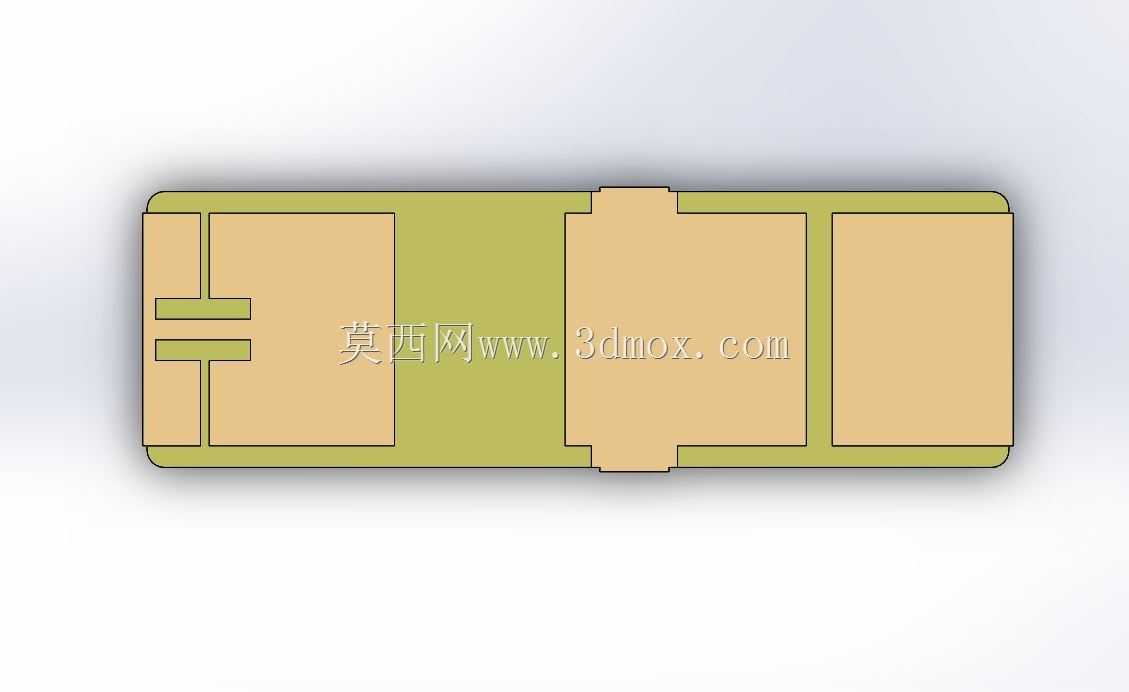

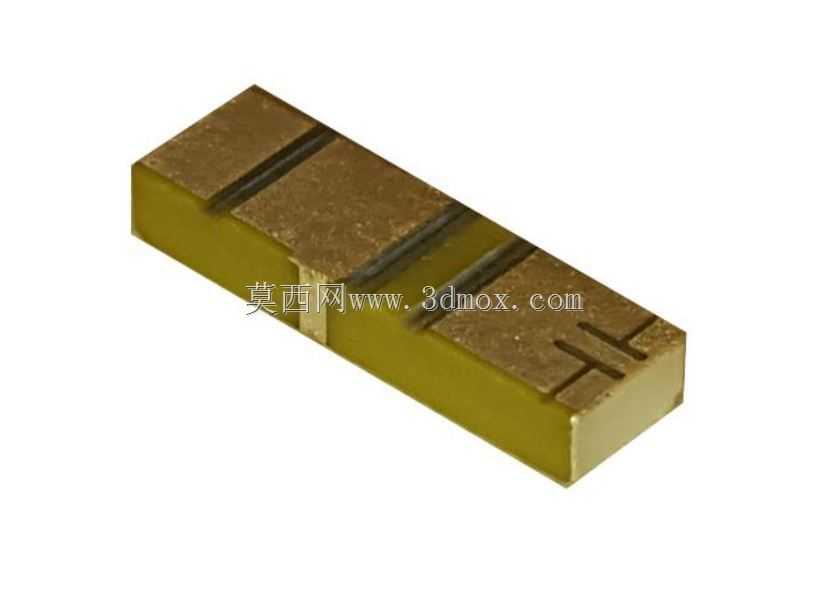

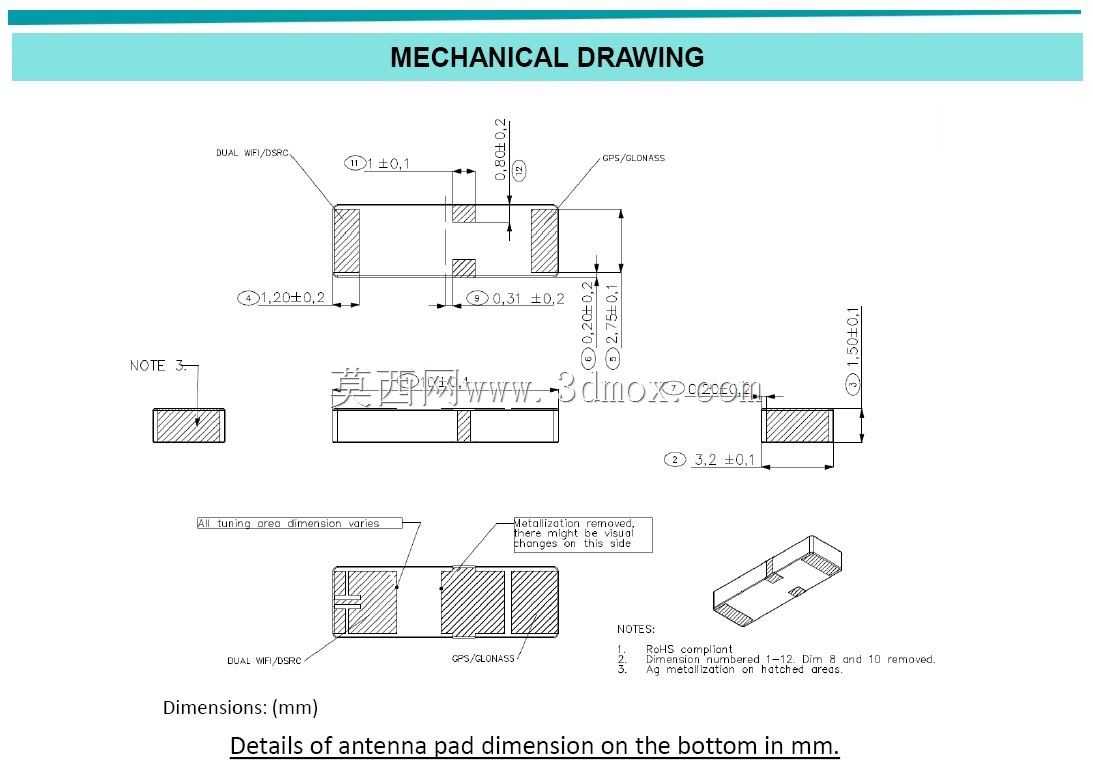

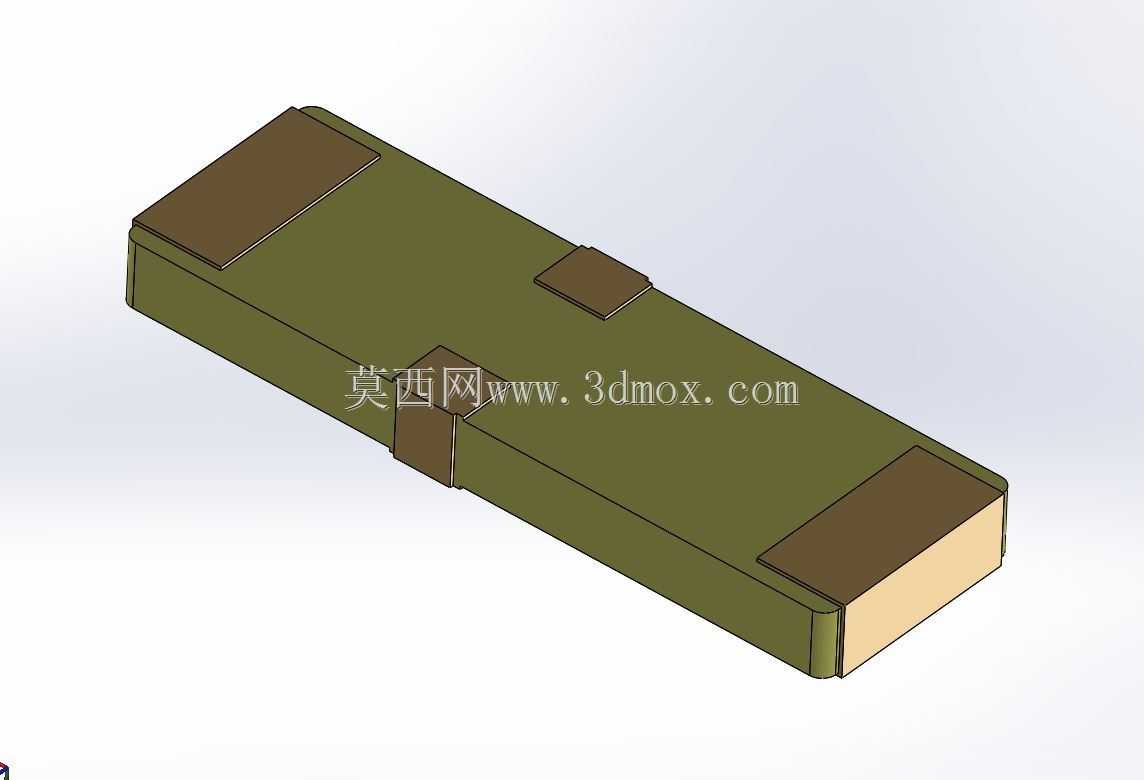

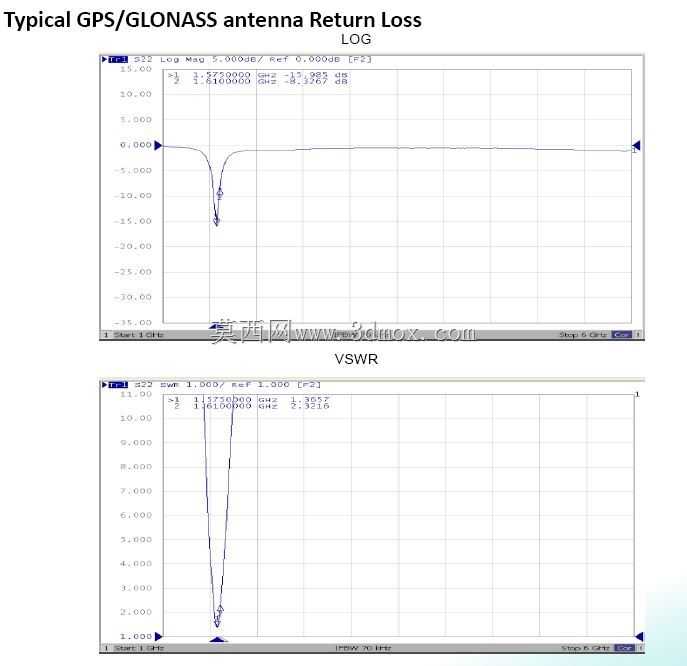

这款双端口陶瓷介质天线，在车载智能终端、无人机飞控导航、路侧单元通信设备这类需要同时接入定位与短程通信链路的场景中应用十分广泛。不同于单频段天线需要独立布设多组单元的设计，该器件将GNSS定位接收、WiFi无线连接、DSRC专用短程通信三个频段的辐射结构集成在同一块陶瓷介质基体上，能在有限的设备内部空间里完成多模信号的收发功能，大幅缩减终端设备的射频布板面积，降低多天线之间的信号串扰风险。从结构设计层面来看，陶瓷基体采用高介电常数的低温共烧陶瓷材质，表面的金属辐射贴片通过分段耦合的布局实现三个频段的阻抗匹配，双端口的馈电设计分别对应定位频段与通信频段，端口之间做了隔离度优化，避免不同工作频段的信号互相干扰，保证定位精度与通信传输的稳定性。外形上采用规整的长方体贴片式结构，金属化的端面可直接通过SMT工艺贴装在PCB板上，安装时不需要额外的结构固定件，器件的高度控制在毫米级，不会占用终端设备过多的垂直安装空间，适配轻薄化的智能终端设计需求。在实际选型适配时，需要注意天线周边的净空区域要求，避免金属结构件遮挡辐射面，影响信号接收灵敏度；陶瓷基体的边角做了微小的倒角处理，避免贴装过程中出现应力集中导致基体开裂，表面的金属镀层采用耐氧化的合金材质，满足工业级设备的高低温工作环境可靠性要求。这类集成式多频段天线的设计，核心是在有限的介质体积内平衡不同频段的辐射效率，通过调整辐射贴片的开槽位置、耦合间隙来匹配各频段的工作波长，同时兼顾端口隔离度、驻波比等射频参数，建模时需要精准还原表面金属贴片的布局、基体的倒角细节以及馈电点的位置，才能为后续的整机结构仿真、射频性能仿真提供准确的模型基础，避免结构设计阶段出现天线安装位置干涉、净空区不足导致的性能不达标的问题。
