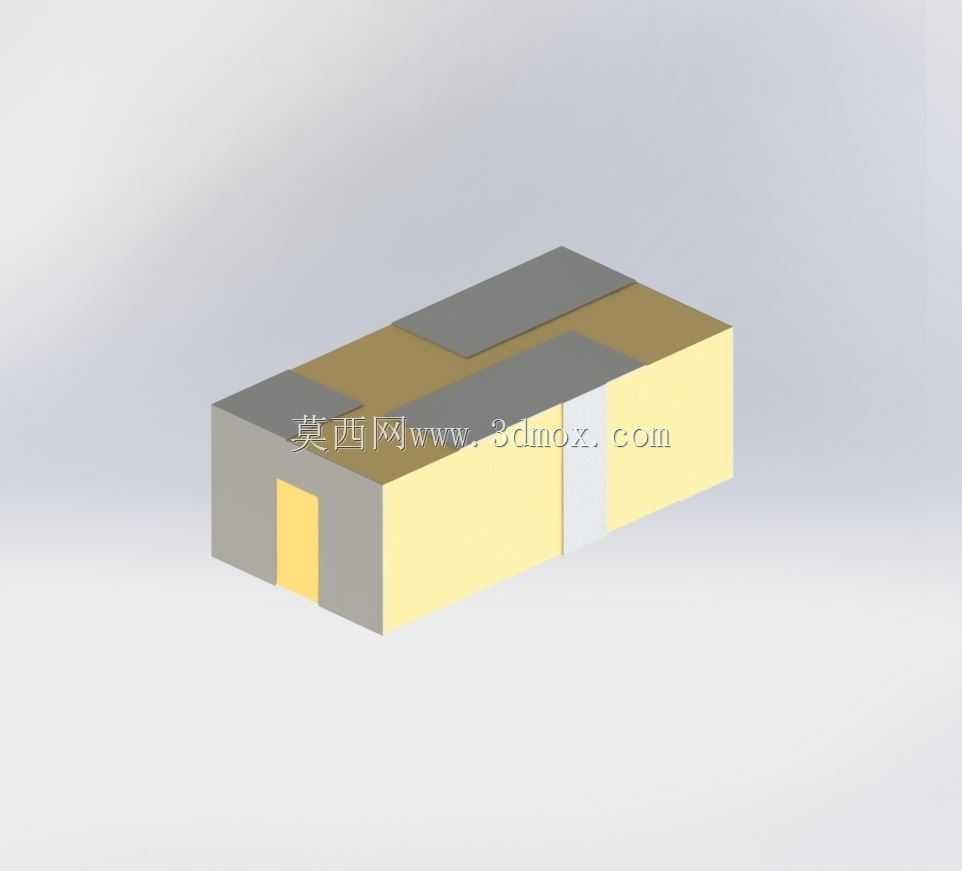

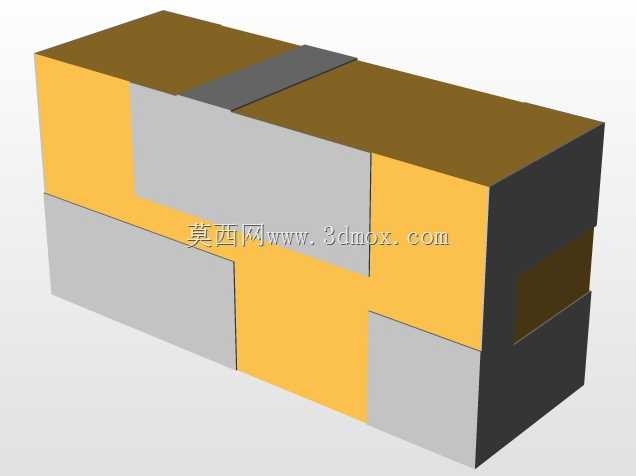

小型化GNSS/Wi-Fi组合陶瓷天线结构

在可穿戴健康监测设备、小型物联网定位终端这类对内部空间寸土寸金的产品开发中，射频模块的天线选型往往是结构堆叠阶段最容易卡壳的环节——既要保证信号接收增益满足定位与数据传输要求，又不能占用过多PCB板上空间，还要避开板上电源、高速数字电路的电磁干扰区域，这款组合陶瓷天线的结构设计，刚好适配这类紧凑场景的选型需求。从实际使用场景来看，这类组合天线需要同时承担GNSS卫星定位信号接收、Wi-Fi短距离数据传输两类射频功能，不需要在PCB上分别布置两个独立天线，能大幅缩减射频区域的占用面积，适合用在智能手环、宠物定位项圈、微型资产追踪标签这类内部空间极度受限的终端产品里，安装时只需要在PCB对应位置预留焊盘，通过回流焊即可完成固定，不需要额外的射频连接线转接，能减少组装工序的同时降低信号传输损耗。从设计思路上看，这款天线采用陶瓷基材作为辐射载体，利用陶瓷材料高介电常数的特性缩小辐射体的物理尺寸，将两个不同工作频段的辐射结构集成在同一块陶瓷基材上，通过合理的布局隔离不同频段的信号，避免两个射频通路之间产生互调干扰，保证定位信号接收灵敏度的同时，维持Wi-Fi信号的传输速率稳定性。外形尺寸控制在3.2mm×1.6mm×1.1mm的极小封装内，安装边界只需要在PCB上预留对应尺寸的焊盘区域，周边3mm范围内避免布置金属构件、高频走线即可，不会对终端产品的整体ID设计造成限制，哪怕是厚度不到10mm的超薄可穿戴设备，也能轻松容纳该天线的安装空间。在结构建模过程中，需要精准还原陶瓷基材的外形轮廓、金属辐射层的覆盖区域以及底部焊盘的位置尺寸，方便结构工程师在做整机堆叠时提前预留安装空间，也能帮助硬件工程师在PCB Layout阶段准确规划射频走线的路径，避开天线的净空区域，减少后期打样调试时出现信号不达标的返工概率。这类小型化组合天线的结构设计，本质是在有限的物理空间内平衡射频性能与安装便利性，不需要终端厂商额外做天线调试工作，直接按照规格书的布局要求即可快速完成集成，大幅缩短小型物联网终端的开发周期。
