WLAN带阻超宽带微带PCB天线结构设计

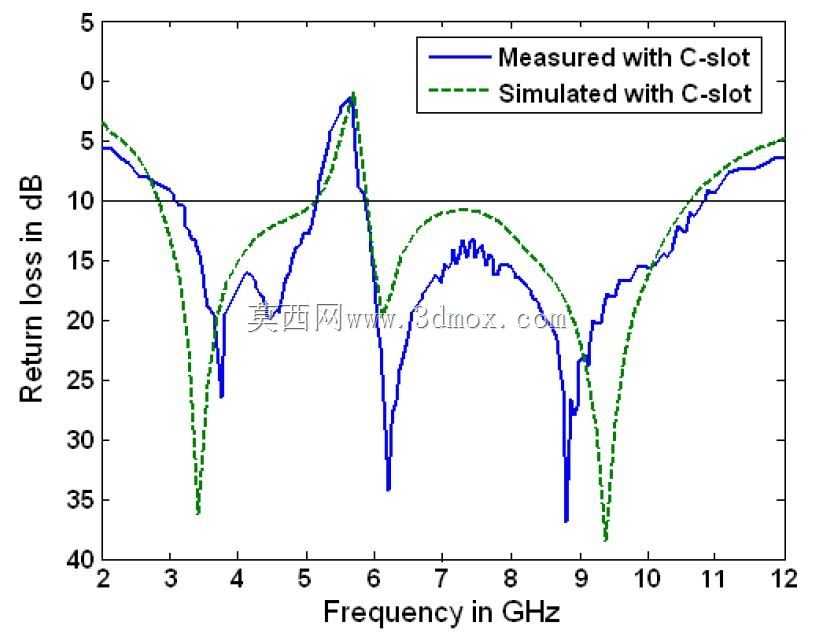

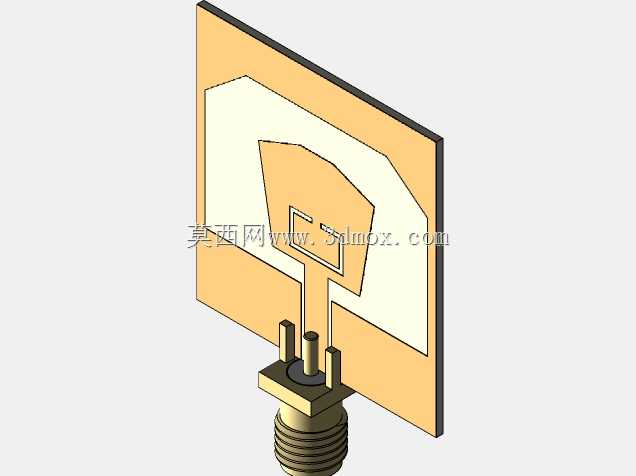

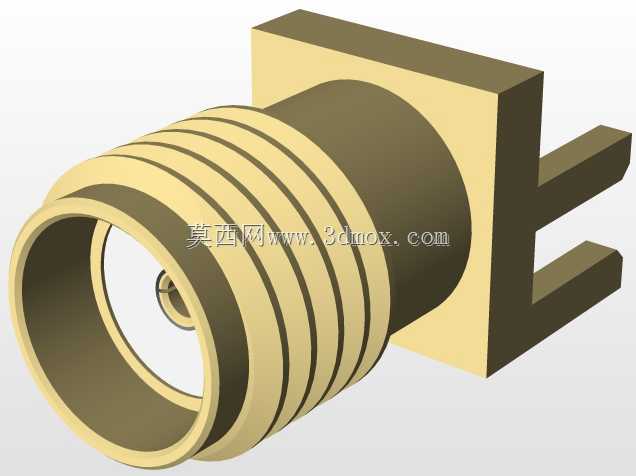

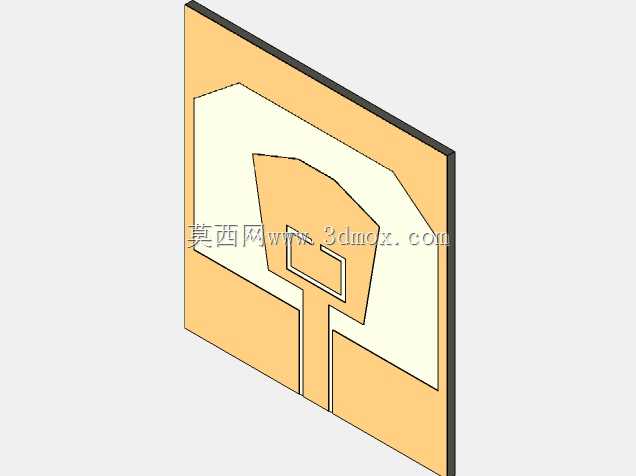

在无线通信设备的射频前端设计环节，这类带阻特性的超宽带微带PCB天线，主要适配短距离高速无线传输场景的信号收发需求，能够在覆盖超宽带工作频段的同时，针对性滤除WLAN频段的信号干扰，避免同频段设备工作时的串扰问题，常见于室内无线定位、高速短距数据传输、物联网感知节点这类对信号抗干扰能力有明确要求的设备中。从结构设计逻辑来看，这款天线采用共面波导馈电的微带结构，辐射单元直接蚀刻在常规FR4环氧PCB基板上，不需要额外的金属冲压件或者陶瓷介质载体，整体加工流程完全兼容常规PCB制造工艺，不需要额外开模或者特殊工序，能够直接和设备主板的射频电路做一体化制版，大幅缩减整机射频部分的装配工序。天线的辐射贴片采用切角多边形的轮廓设计，在馈电端附近蚀刻了特定形状的缝隙结构，这个缝隙结构就是实现WLAN频段带阻特性的核心，通过调整缝隙的长度、宽度与弯折角度，能够精准控制阻带的中心频率与带宽，不需要额外增加滤波电路元件，就能实现目标频段的信号抑制，有效降低射频前端的BOM成本。安装边界方面，这款天线底部采用标准SMA同轴接头作为馈电接口，接头的金属法兰可以直接通过螺丝固定在设备外壳或者主板的预留安装位上，PCB基板的整体厚度控制在1.6mm常规板厚范围，基板边缘预留了两个定位安装孔，能够适配不同设备内部的安装空间，不需要额外设计复杂的固定支架。实际选型应用时，需要注意天线辐射面正前方不能有大面积金属遮挡，安装位置要远离设备内部的开关电源、高速数字信号线这类强电磁干扰源，保证辐射方向图不被畸变，驻波比参数满足设计要求。建模过程中需要重点关注辐射贴片的轮廓尺寸精度、蚀刻缝隙的位置公差，以及馈电点与SMA接头内芯的对齐精度，这些尺寸偏差会直接影响天线的中心频率偏移量、阻带抑制深度以及驻波比参数，常规PCB加工的±0.1mm公差范围完全能够满足这款天线的性能要求，不需要更高精度的加工工艺。
