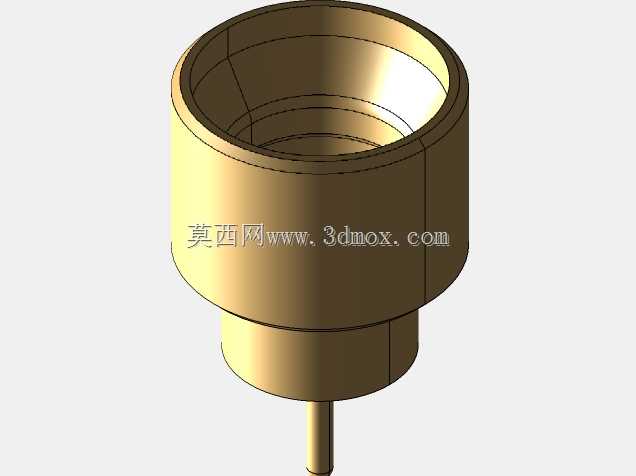

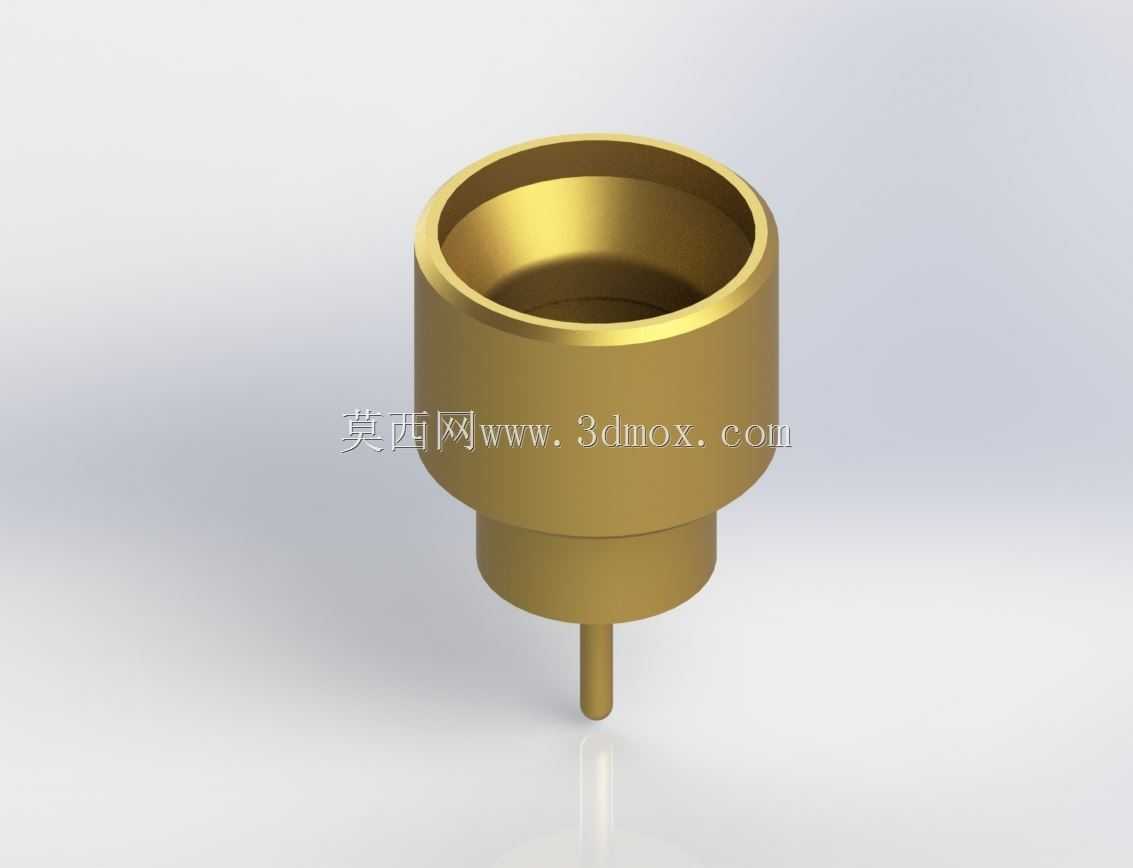

65GHz单端口PCB安装微型SMP同轴连接器插座

在高频微波通讯、测试测量设备的射频链路搭建场景中，板端射频连接器的选型与安装直接决定了整条信号通路的驻波比与插入损耗表现，这款适配65GHz频段的单端口PCB通孔安装微型SMP连接器插座，正是针对高密度射频板卡的紧凑布局需求开发的板级互联部件。从实际工程应用来看，这类微型SMP（也常称MSMP）接口多用于相控阵雷达的TR组件板、5G/6G毫米波前端模块、高速示波器的信号采集板卡等场景，相比常规SMA接口，其占用的PCB板面面积缩小近60%，能够在有限的板卡空间内排布更多射频通道，满足多通道MIMO系统的高密度布线要求。产品采用TH通孔安装设计，插针贯穿PCB板后通过波峰焊或手工焊完成固定，相比表贴型号，通孔焊接的结构能够承受更高的线缆插拔冲击力，在需要频繁更换测试线缆的实验室测试场景下，能有效降低焊盘脱落的失效风险，安装时需注意板端开孔尺寸需匹配插针直径，焊接区域需预留足够的阻焊隔离带，避免焊锡溢流导致的射频信号短路。结构设计上，插座内部采用全止动结构，内导体与外导体的同轴度公差控制在0.02mm以内，能够保证65GHz频段下信号传输的阻抗连续性，接口端的弹性卡接结构可适配半刚性同轴电缆的公头连接，插拔寿命满足工业级设备的使用要求，外壳采用黄铜镀金工艺，既保证了良好的导电性能，也能在常规工业环境下抵御氧化腐蚀，长期使用不会出现接触电阻升高的问题。从安装边界来看，插座突出板面的高度仅为常规SMA连接器的三分之一，在板卡堆叠的机箱结构中，能够大幅压缩板间间距，提升整机的空间利用率，建模时已还原了插针长度、外壳台阶尺寸、接口内孔深度等关键装配尺寸，可直接导入PCB结构库完成板卡布局校验，也可用于整机装配的干涉检查，帮助结构工程师在设计阶段提前规避连接器与周边器件、机箱结构件的装配冲突。在射频链路的结构仿真中，该模型也可作为端口模型导入电磁仿真软件，辅助完成板端射频走线的阻抗匹配优化，减少后期样机调试的迭代次数。
