Abracon2520封装高精度压控温补晶振

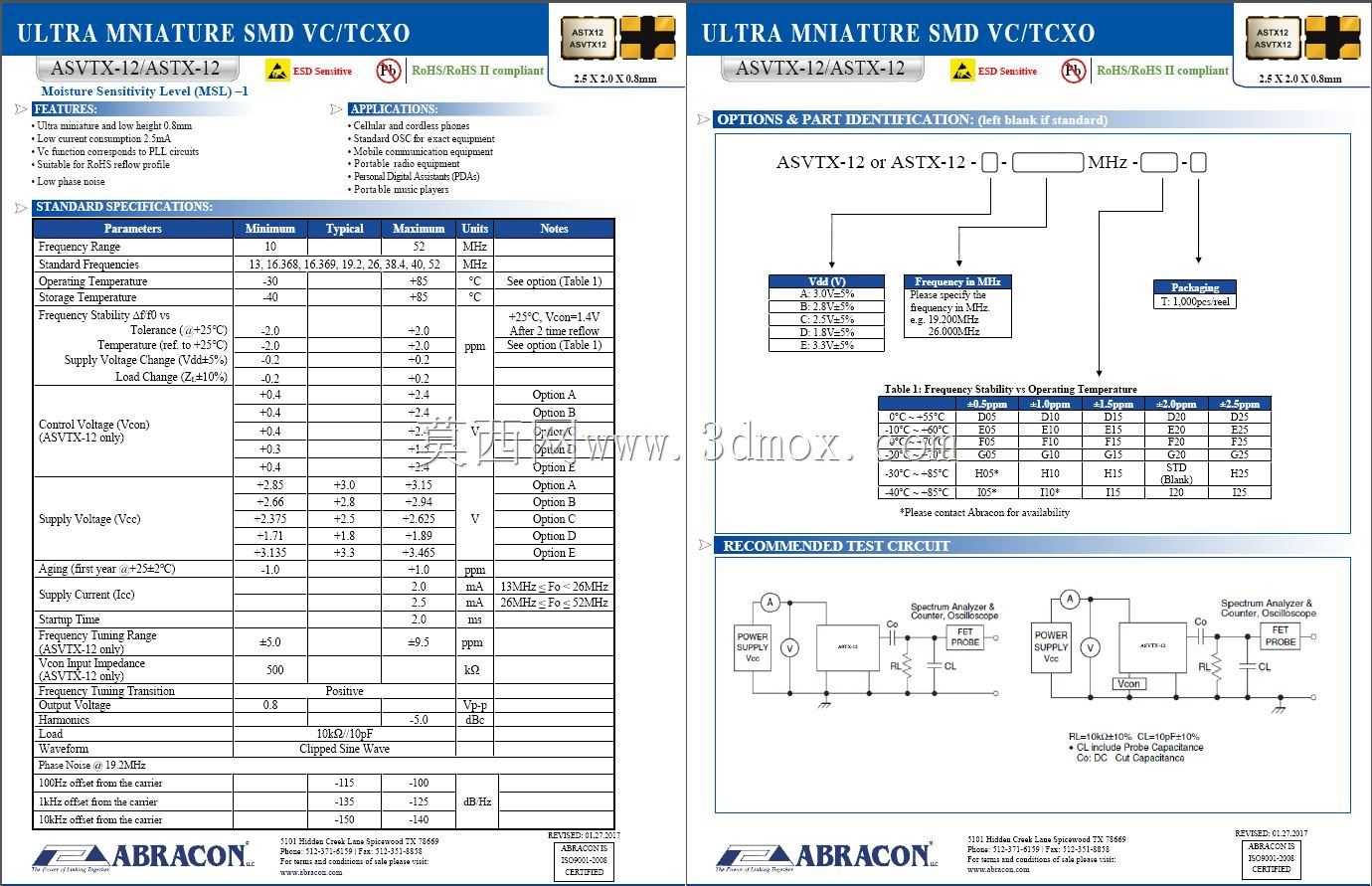

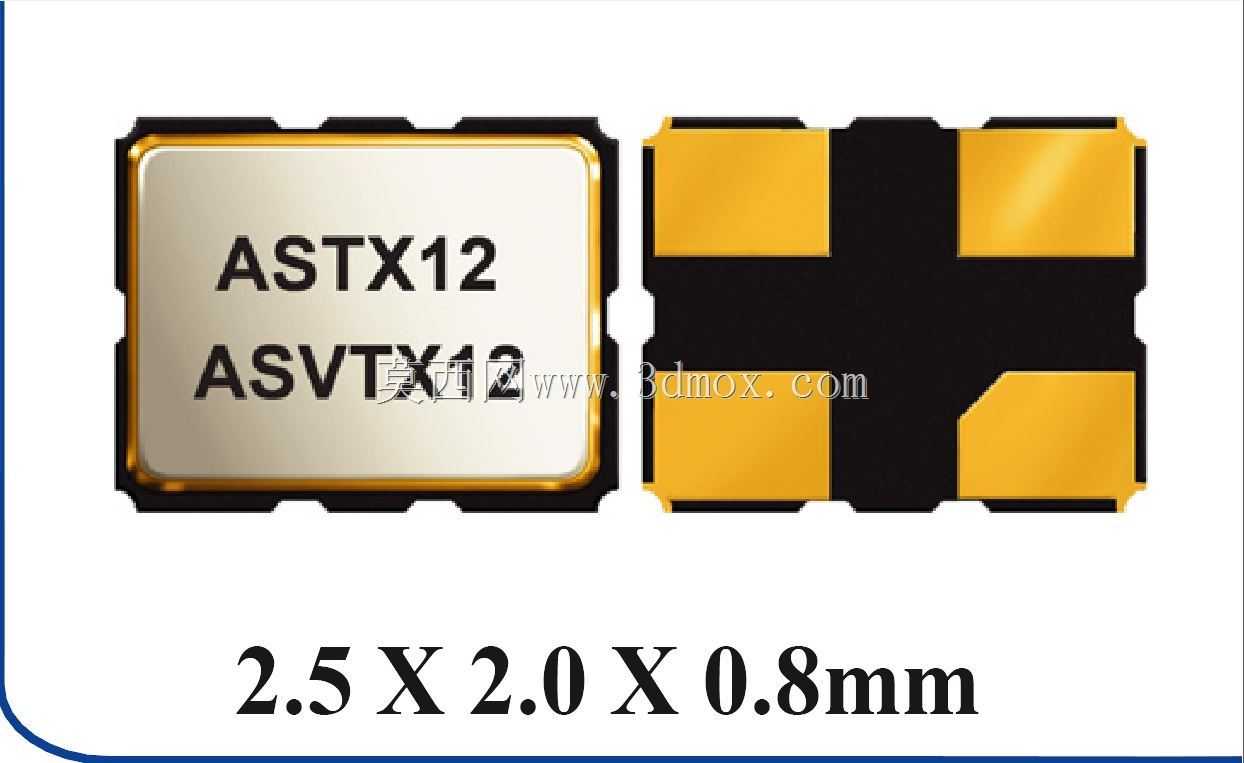

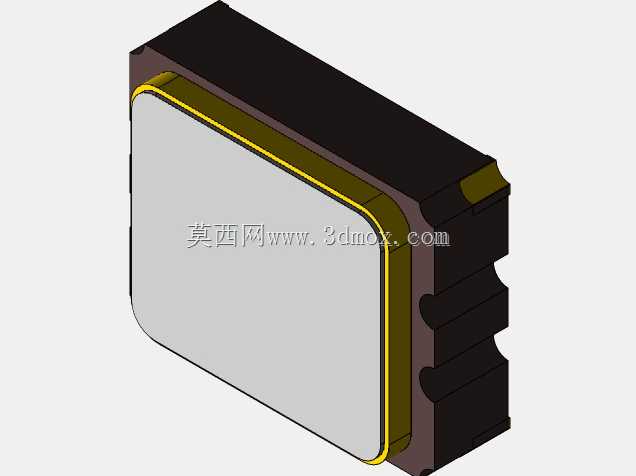

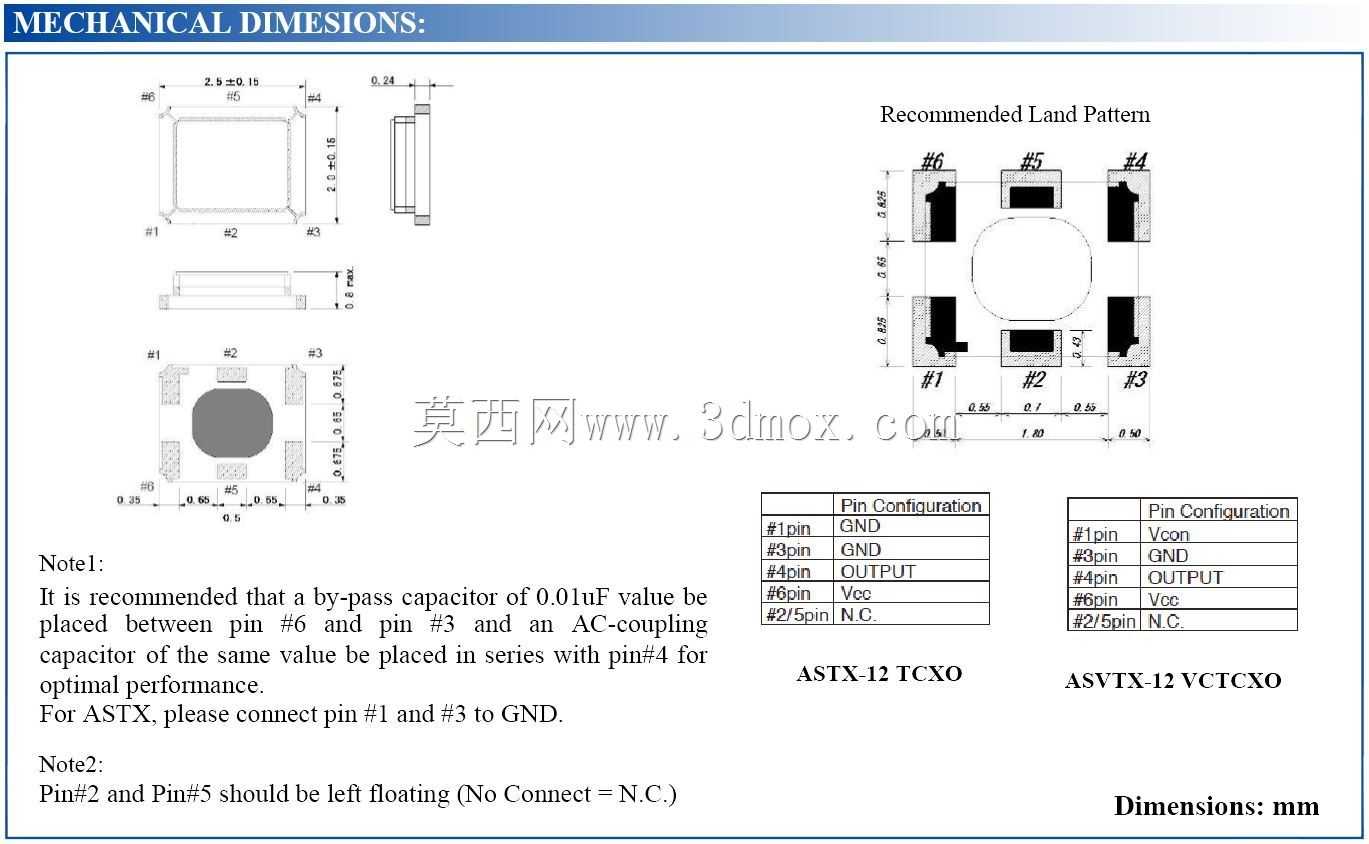

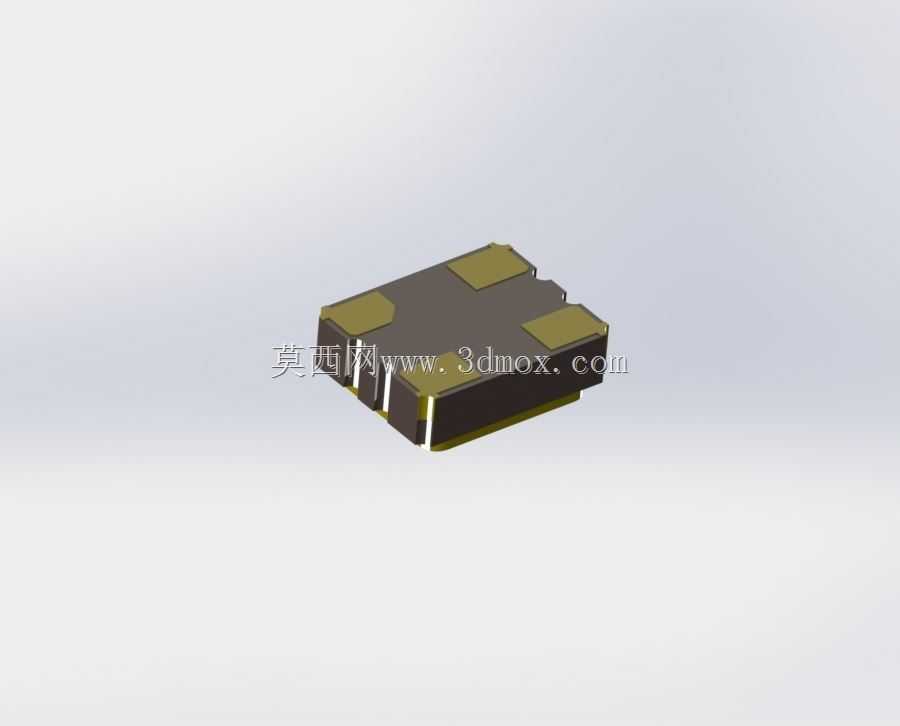

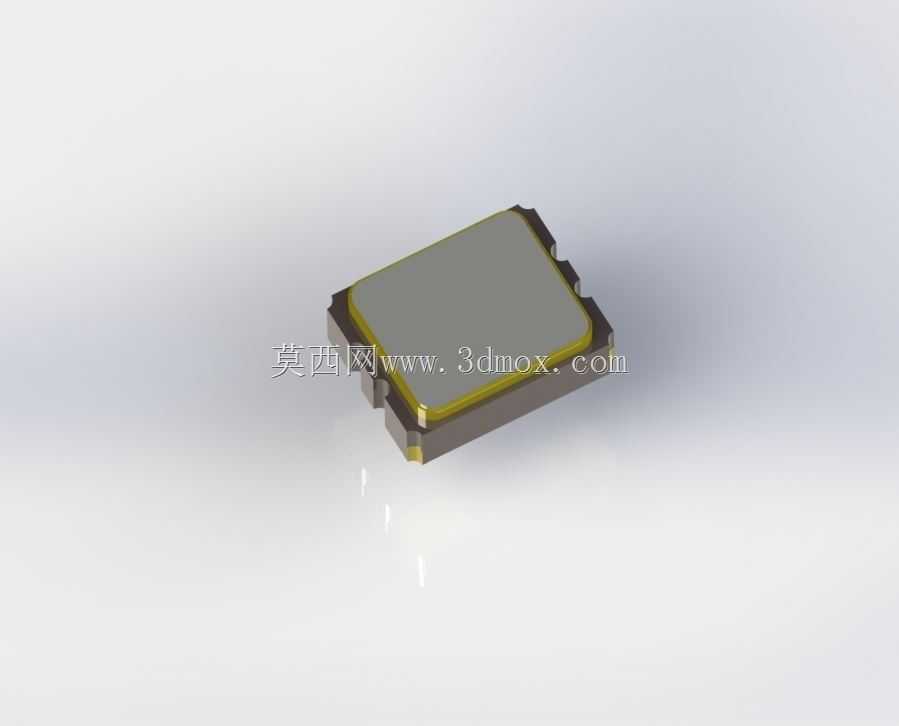

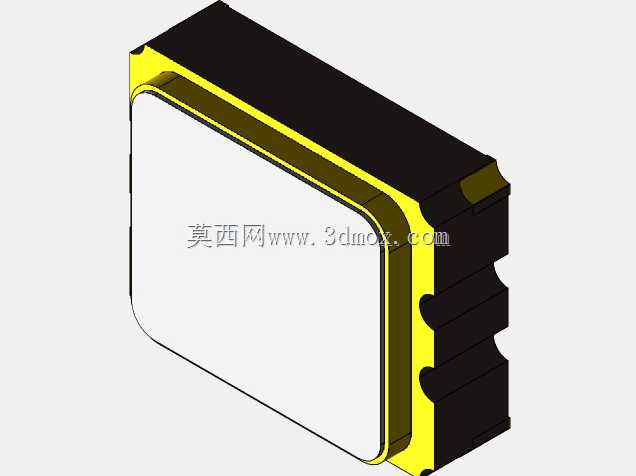

在射频通信、低功耗物联网终端、高精度授时设备的电路设计环节，时钟源的频率稳定性直接决定了整套系统的通信可靠性与同步精度，这款压控温补晶体振荡器正是针对高稳定性时钟需求开发的核心元器件。从实际选型适配的角度看，该器件采用行业通用的2520表贴封装，外形尺寸严格控制在2.5mm×2.0mm的边界范围内，超薄的本体高度适配当前高密度PCB板卡的堆叠设计需求，在做PCB布局时，仅需按照封装焊盘尺寸预留对应焊接区域，无需额外预留结构避让空间，能够大幅压缩板卡的整体占用面积，适配便携类通信设备、小型化传感节点的紧凑结构设计要求。不同于普通无源晶振依赖外部匹配电路、频率稳定性仅能达到PPM级的表现，这款器件内置温度补偿电路与电压控制调频端，频率稳定度可达±500PPB级别，相比常规50PPM级的普通晶振，频率精度提升两个数量级，在-40℃到85℃的宽温工作区间内，频率偏移量始终控制在极小范围内，能够避免射频收发过程中因频率漂移导致的丢包、同步失败问题，尤其适合低功耗广域物联网、蓝牙高精度定位、小型化基站等对时钟误差容忍度极低的应用场景。在电路功能设计层面，该器件的压控控制端支持通过外部调整电压实现小范围频率微调，方便工程师在生产校准环节修正板级寄生参数带来的频率偏差，无需更换物料即可完成整机时钟精度校准；内置的温补电路会实时根据环境温度调整晶振的负载电容参数，抵消温度变化带来的谐振频率偏移，无需额外增加外部温度补偿电路，可有效简化板卡时钟链路的设计复杂度，减少外围元器件数量。做三维结构建模时，模型严格还原了器件的本体外形、焊盘位置与引脚分布，顶部的金属屏蔽罩结构、底部的焊盘尺寸公差均按照器件实际规格做了等比例还原，能够直接导入PCB结构仿真、整机数字样机装配环节，用于验证板卡堆叠时的器件干涉情况，也可用于生产环节的钢网开孔设计参考，避免因模型尺寸偏差导致的焊接不良、结构干涉等问题。在低功耗射频应用场景中，更高精度的时钟源能够大幅缩短设备通信时的频率同步时间，降低射频收发模块的唤醒工作时长，从系统层面降低整机的平均功耗，延长电池供电类设备的续航周期，这也是高精度温补晶振在物联网终端中被广泛选用的核心原因。
