在毫米波通信、雷达前端链路的设计环节中,有源器件的封装结构直接决定了高频信号的传输损耗与阻抗匹配效果,这款工作在20~26GHz频段的金属半导体场效应管,正是针对K波段射频前端的装配需求完成的结构还原。从实际工程应用来看,这类器件主要部署在点对点微波通信链路的收发前端、车载毫米波雷达的信号放大模块、卫星通信地面站的高频接收单元中,承担小信号放大、本振信号混频的核心功能,其封装结构的设计合理性,会直接影响整个射频链路的噪声系数与输出功率容限。

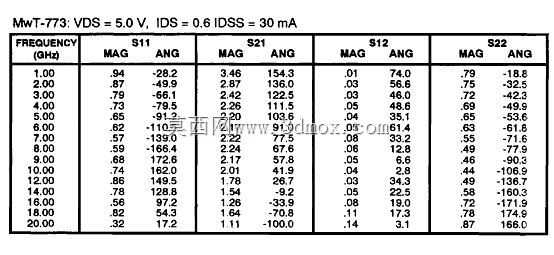

设计过程中首先考虑的是高频信号的引脚阻抗匹配,四个呈十字对称分布的引脚分别对应栅极、漏极、两个接地端,引脚采用平直带状延伸结构,宽度经过严格计算,保证在K波段频段内引脚自身的特性阻抗维持在50Ω标准值,避免引脚寄生参数引发的信号反射。引脚长度的设定充分考虑了微带线装配的焊接余量,末端预留足够的搪锡区域,既可以适配标准厚度的罗杰斯高频板材焊接,也能兼容金丝键合的微组装工艺,不会因为引脚过短导致焊接时焊锡爬升至管芯区域,也不会因为引脚过长引入额外的传输线损耗。

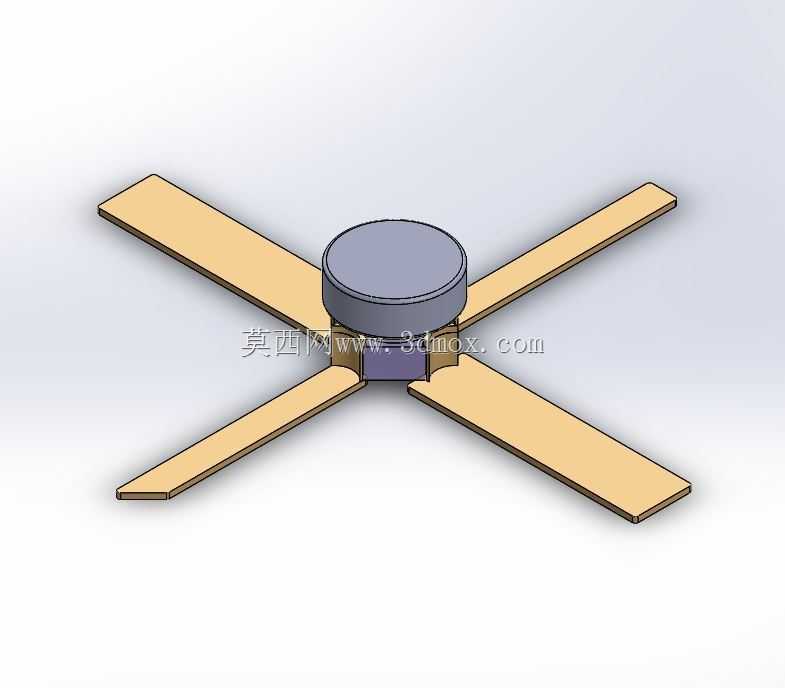

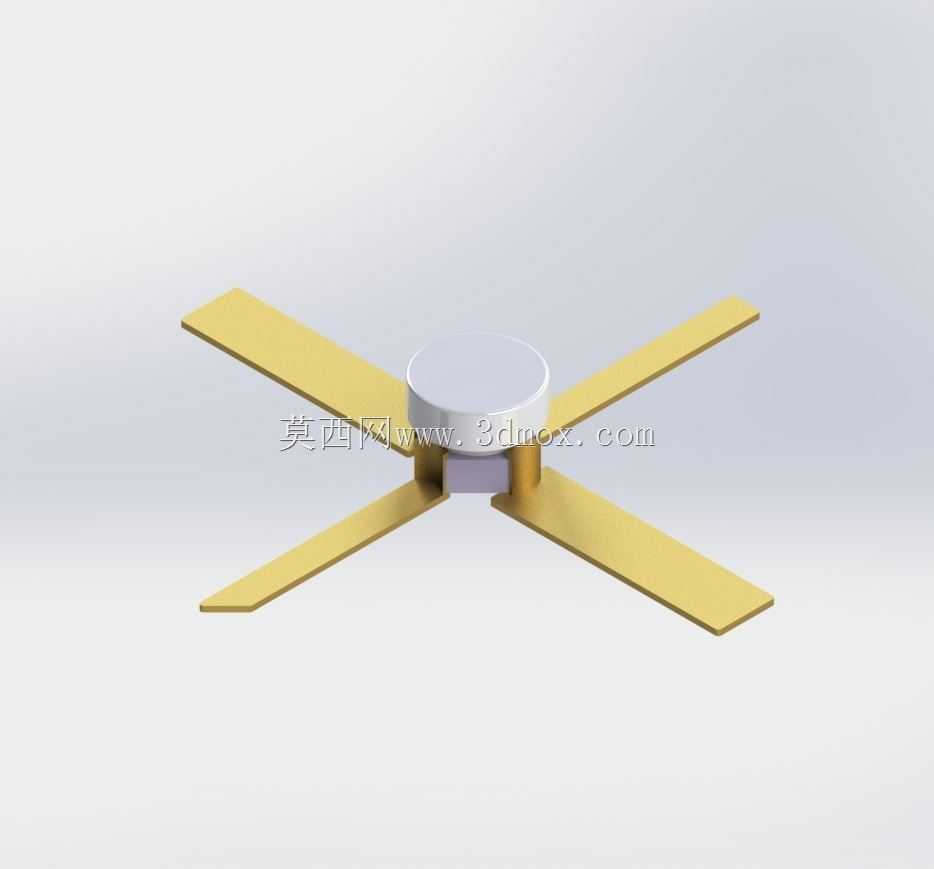

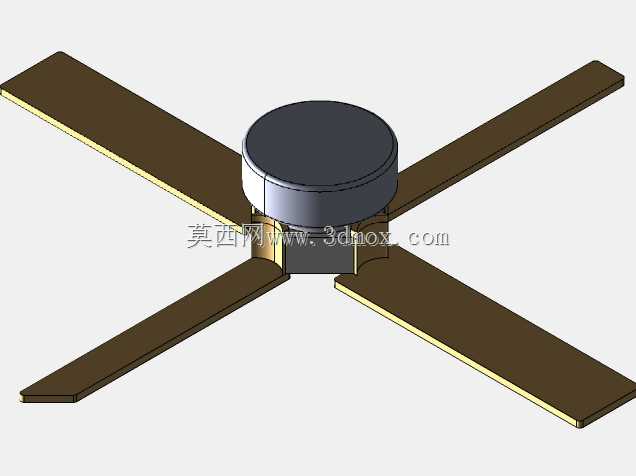

管体部分采用圆形金属帽封装结构,顶部的金属封盖与底部的陶瓷基座形成密封腔体,将内部的半导体管芯完全屏蔽,既可以隔绝外界水汽、粉尘对管芯的侵蚀,也能形成完整的电磁屏蔽结构,避免外界电磁干扰耦合进入管芯,同时防止管芯工作时的高频信号向外辐射干扰周边电路。管体总高度控制在毫米级,适配射频前端电路的紧凑装配空间,安装时不需要额外预留过高的垂直空间,能够直接贴装在高频PCB板的表面,与周边的微带线、电容、电感等无源器件保持合理的间距,避免结构干涉。

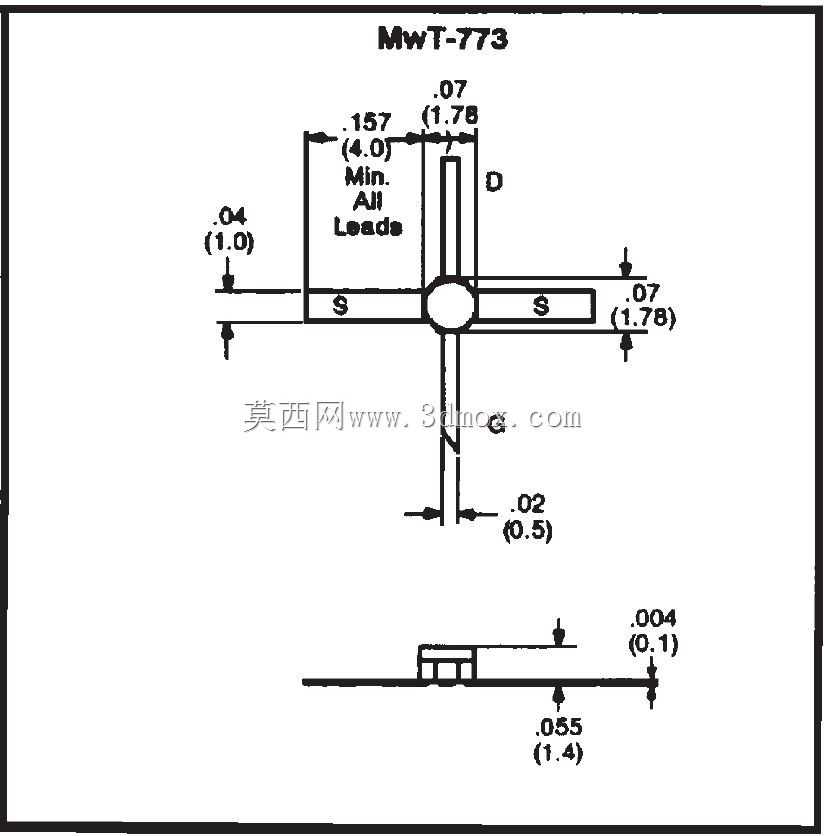

安装边界的设定上,四个引脚的外边缘形成的正方形区域为器件的最小安装占地,设计时在管体周边预留了0.8mm的工艺间隙,既满足自动贴片机的吸嘴取件空间要求,也给后续的返修拆卸预留了操作余量。基座底部采用金属化接地设计,装配时可以通过焊盘直接与PCB的接地层连通,保证良好的接地效果,降低器件工作时的接地电感,进一步提升高频工作状态下的稳定性。不同于低频段的晶体管封装,这款器件的所有结构棱角都做了圆弧过渡处理,避免尖锐棱角在高频下产生尖端放电或者信号辐射效应,所有金属部件的表面粗糙度都控制在合理范围,减少高频信号的表面波损耗。
