高稳定Abracon5032封装温补压控晶振结构

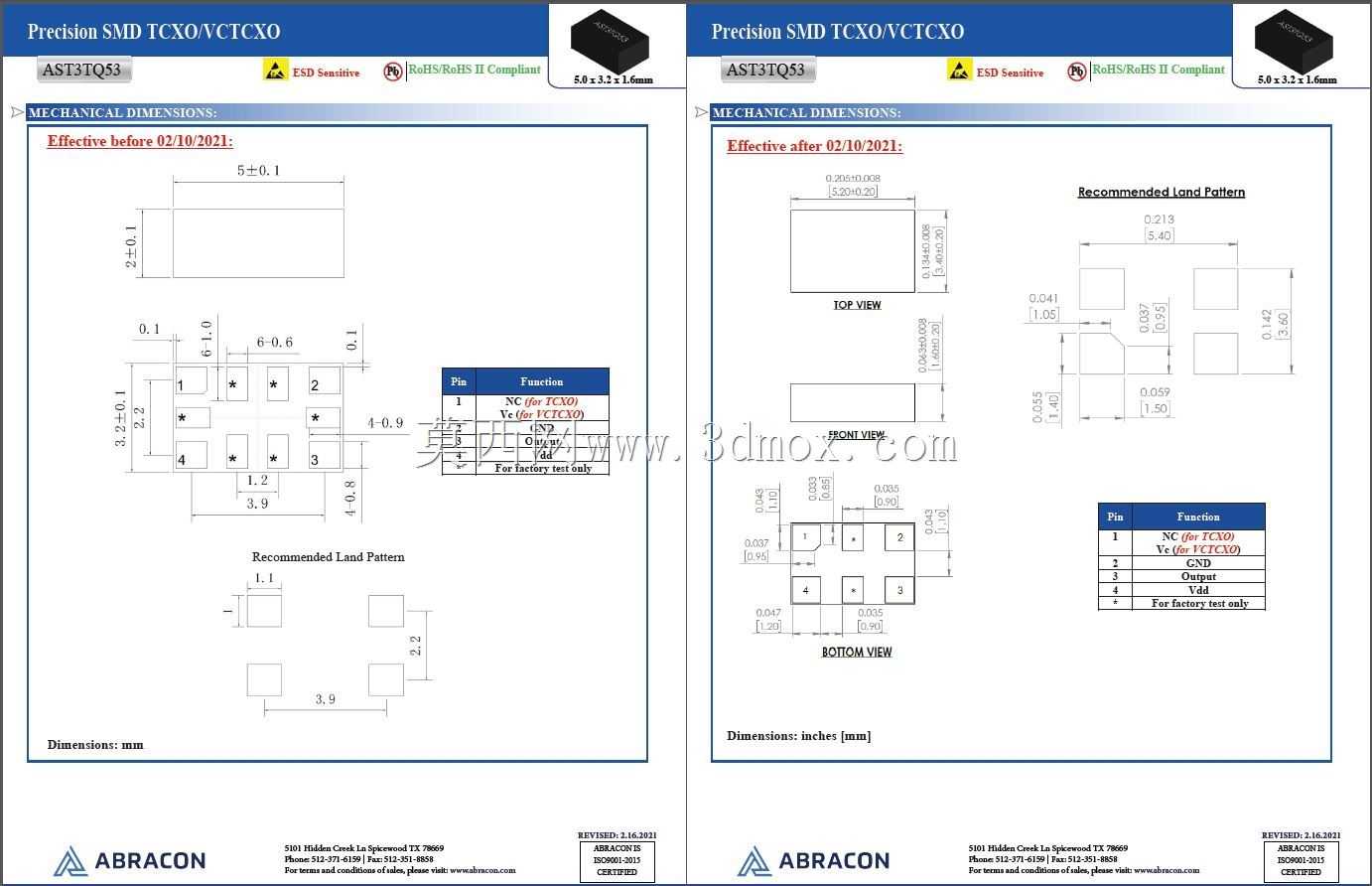

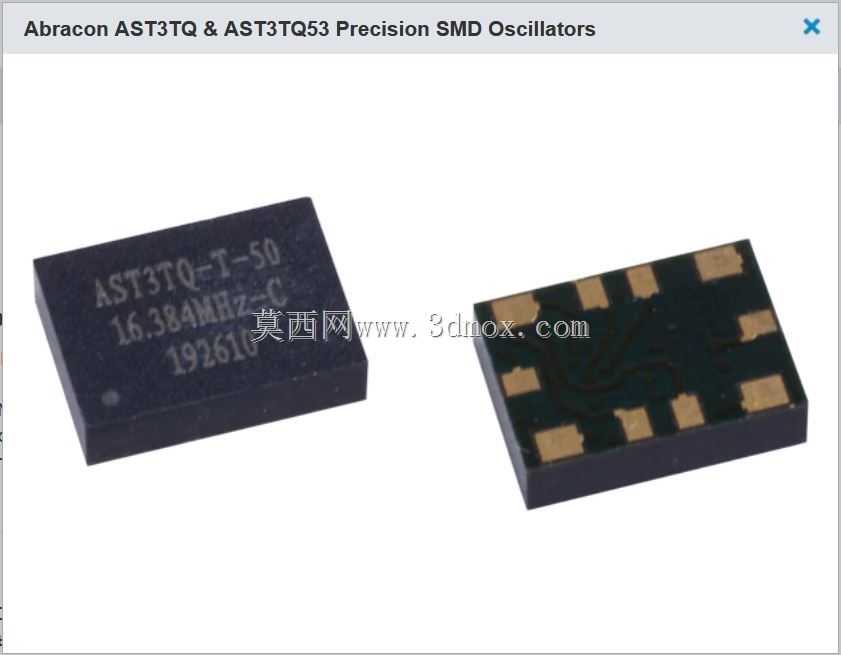

在射频通信、高精度计时类电路的结构设计工作中，时钟源器件的选型与安装适配直接决定整板的频率稳定性与信号同步效率，这款Abracon 5032外壳的VCTCXO器件，正是针对高稳定度时钟需求设计的表面贴装型频率源。做PCB布局与结构干涉检查时，首先要明确其安装边界：该器件采用标准5032封装规格，长宽尺寸严格控制在5.0mm×3.2mm，属于小尺寸表贴器件，焊盘布局采用底部阵列排布，设计封装库时需要严格对应引脚位置与焊盘尺寸，避免回流焊过程中出现立碑、虚焊等工艺问题，同时要在器件周边预留足够的净空区域，避开高频走线与金属结构件，防止外部电磁干扰影响其频率输出精度。

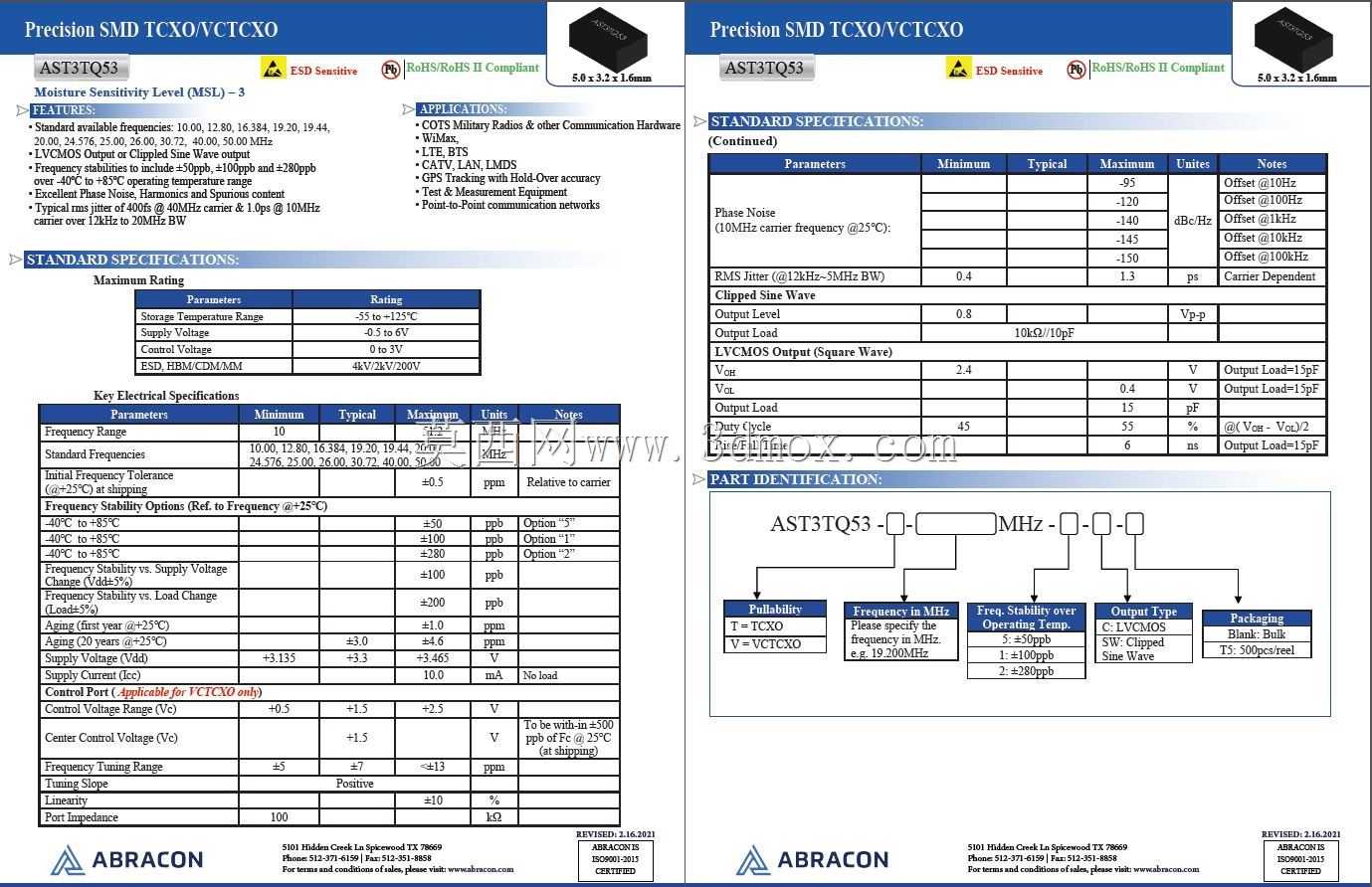

从实际功能特性来看，这款压控温补晶振的频率稳定度可达±50PPB，相比普通±50PPM精度的无源晶体，稳定度提升两个数量级，这种级别的精度对于低功耗射频设备尤为关键——在无线通信协议同步过程中，更高的时钟稳定度可以大幅缩短设备从休眠状态唤醒后的协议重同步时间，降低整机待机功耗，同时减少通信过程中的丢包率，尤其适合对功耗与通信可靠性要求严苛的物联网终端、便携式射频测试设备、高精度授时模块等场景。其压控引脚可通过外部调整电压实现小范围的频率校准，配合内部的温度补偿电路，可在宽温域范围内保持输出频率的稳定，覆盖10MHz到51.2MHz的常用标准频率段，能够满足多数数字电路与射频前端的参考时钟需求。

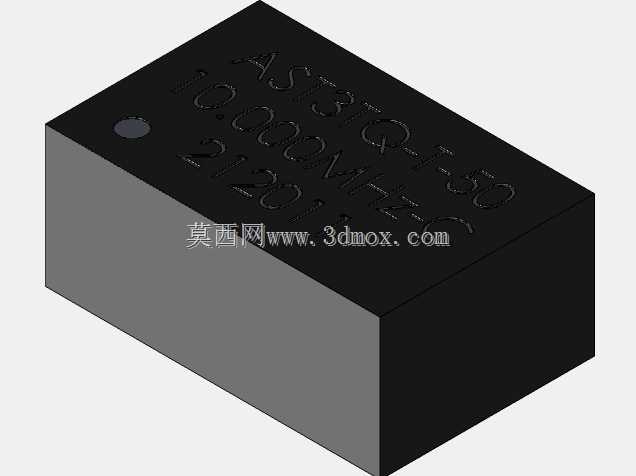

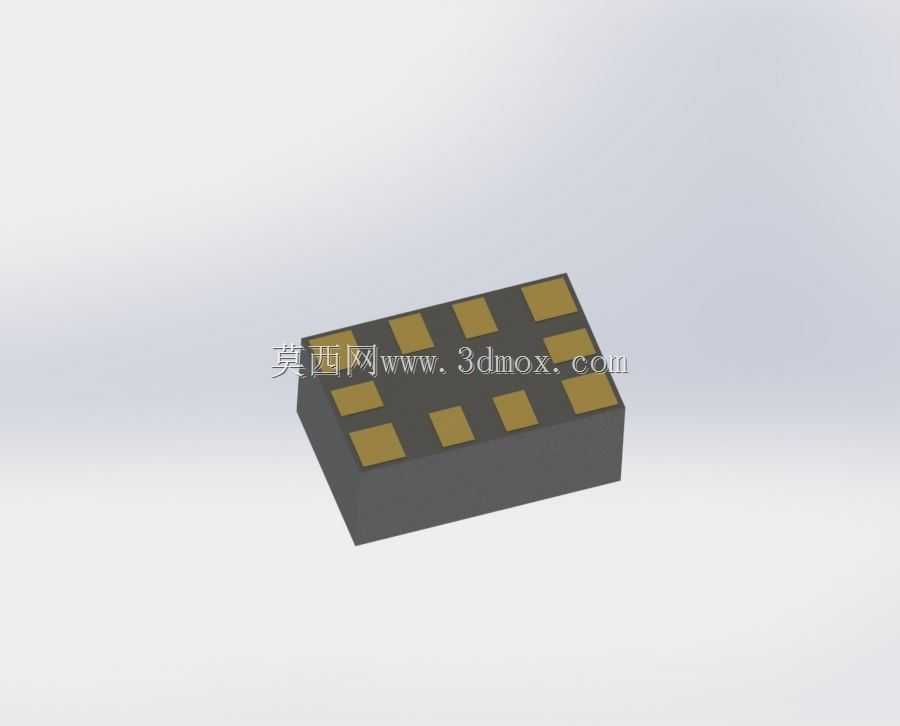

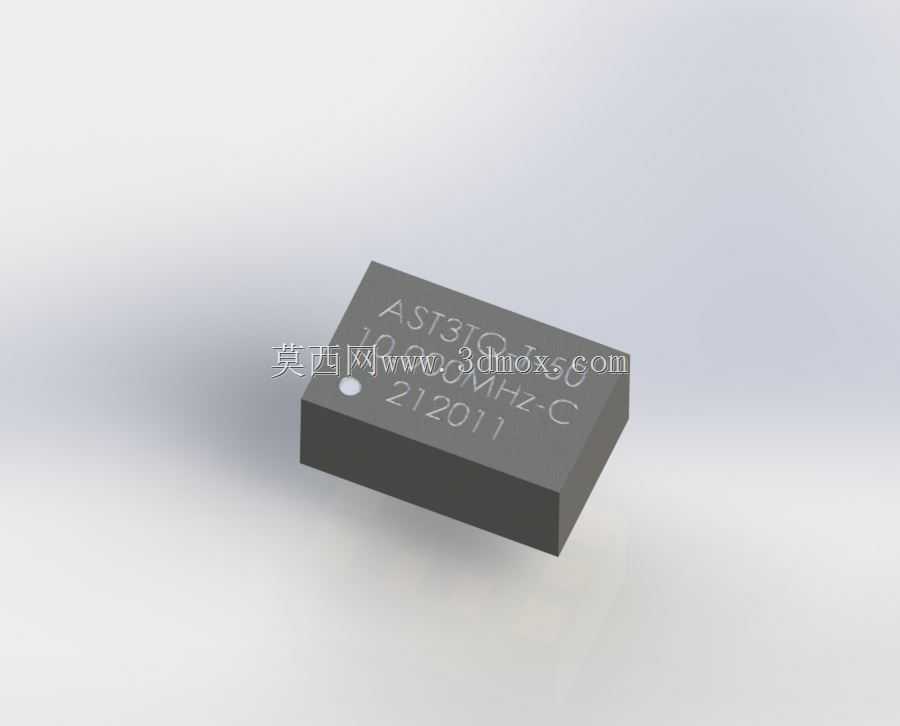

建模过程中需要重点还原器件的外形公差与引脚共面度，因为这类表贴器件的共面度直接影响SMT贴片的良率，模型的高度尺寸、边角倒角、焊盘凸起高度都需要按照器件手册的公差范围做还原，方便结构工程师做整板的装配干涉检查，尤其是在紧凑布局的可穿戴设备、小型化通信模块中，器件上方的屏蔽罩安装高度、周边器件的布局间距都需要依托精准的三维模型做校核，避免生产组装阶段出现结构碰撞。不同于普通无源晶体，这类带温补与压控功能的有源晶振需要额外的供电引脚，建模时也要对应引脚的功能定义做标识，方便硬件工程师在PCB设计时核对走线连接，避免电源与信号引脚接反导致器件损坏。在做整机热设计时，也可以依托该模型评估器件周边的热分布，因为温补电路的补偿精度会受局部温度梯度影响，合理的布局与散热设计能进一步发挥其高稳定度的性能优势。
