简化结构教学演示用潜艇造型设计

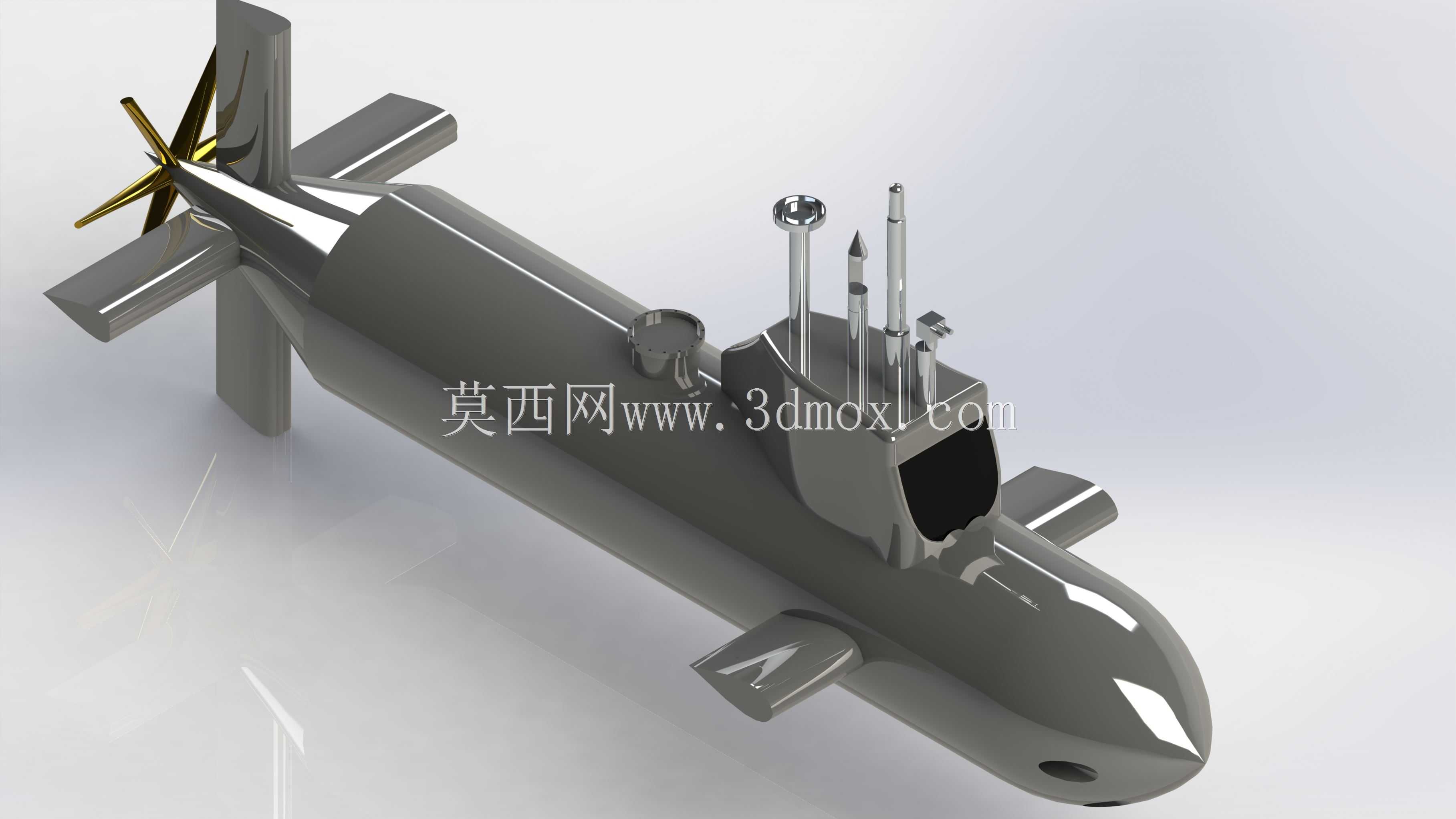

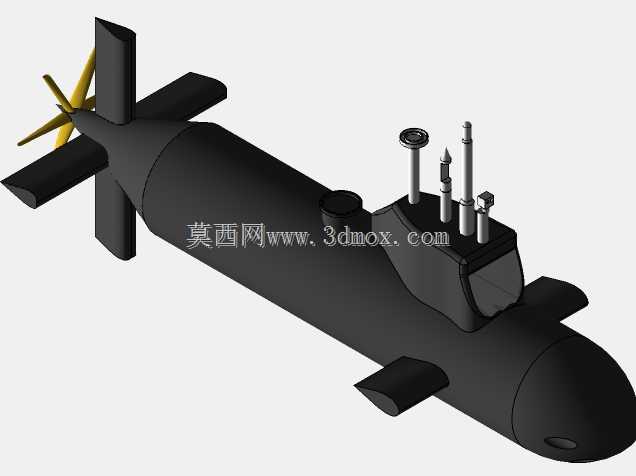

这款简化结构的潜艇造型，主要面向院校船舶原理教学、青少年科普展示场景设计，没有照搬现役作战潜艇的复杂分舱与武器系统结构，核心是把潜艇水下航行的核心功能部件做直观呈现，方便初学者快速理解潜航设备的基础布局逻辑。从实际用途来看，该模型既可以作为船舶工程专业入门课程的演示教具，配合流体力学基础实验展示艇体线型的水阻特性，也能作为科普展陈的互动展品，让参观者快速识别潜艇各外露功能部件的位置与作用。设计过程中优先考虑了结构辨识度，艇体采用拉长水滴型基础线型，艏部做圆弧收窄处理，降低正向航行阻力的同时，预留了艏部探测模块的安装位置，没有设置过于复杂的非必要曲面，方便初学者拆解建模逻辑，理解艇体曲面放样的基础思路。艉部采用十字型尾舵搭配七叶大侧斜螺旋桨的布局，舵叶与艇体尾部的连接位置做了加厚过渡处理，避免3D打印或者教具制作时出现连接强度不足的问题，螺旋桨桨叶的倾斜角度参考了常规柴电潜艇的桨叶参数，既保证造型还原度，也能在流体演示实验中直观展示桨叶旋转推水的作用逻辑。指挥台围壳设置在艇体中前部位置，围壳上集成了潜望镜、通信天线、通气管等外露设备，所有凸起部件都做了根部圆角过渡，没有尖锐棱角，既符合教学展品的安全要求，也还原了实艇上设备安装的减阻设计逻辑。艇体两侧设置的水平舵位于指挥台围壳前方的艇身位置，舵面与艇身曲面做了相切过渡，安装边界预留了0.5毫米的装配间隙，方便拆分打印后组装，也能直观展示水平舵调整艇体俯仰姿态的作用原理。整体尺寸控制上，艇体总长与最大直径的比例设定为8:1，符合常规攻击型潜艇的长宽比范围，既不会因为艇身过短显得造型失真，也不会因为过长导致教具存放、搬运不便，所有外露部件的高度都控制在艇体直径的1.2倍以内，避免搬运过程中出现凸起部件磕碰断裂的问题。建模过程中没有设置复杂的内部压载水舱结构，而是把艇体做成可拆分的上下两部分，既可以在教学时打开展示内部空间布局逻辑，也能在内部加装动力模块改装成可下水的动态演示模型，艇体内壁预留了电池、电机的安装位，安装边界参考了常用微型直流电机与小型锂电池的尺寸，不需要额外修改结构就能完成动态改装。
