船舶舷侧登乘用伸缩式舷梯结构

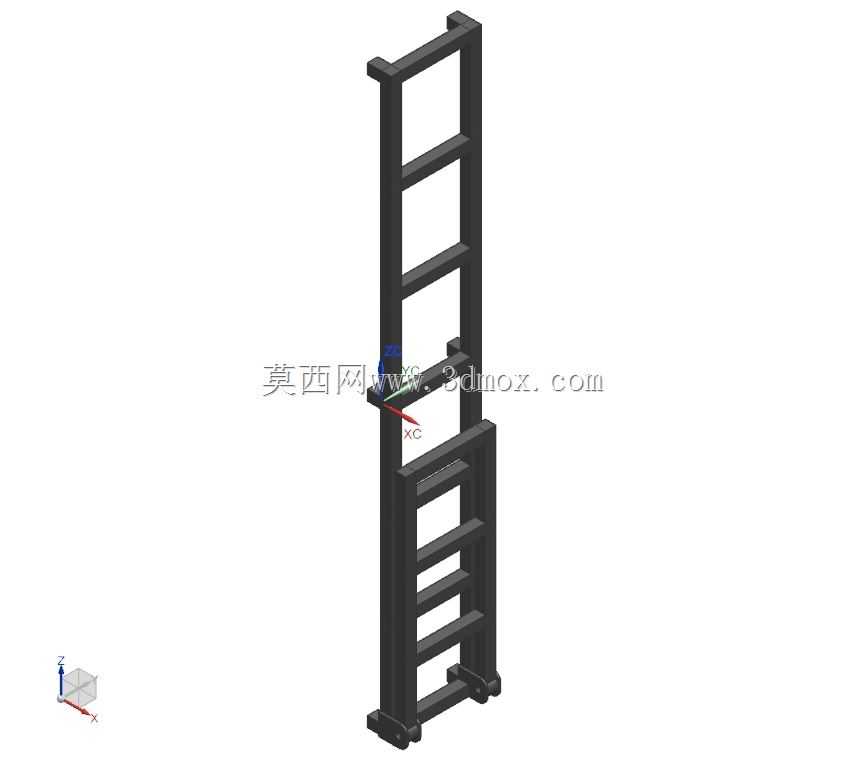

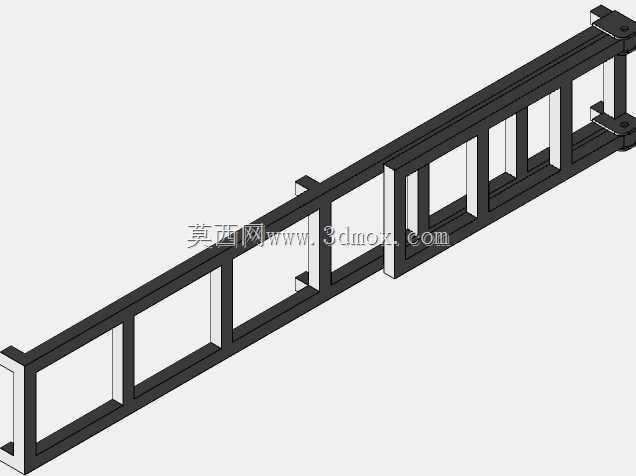

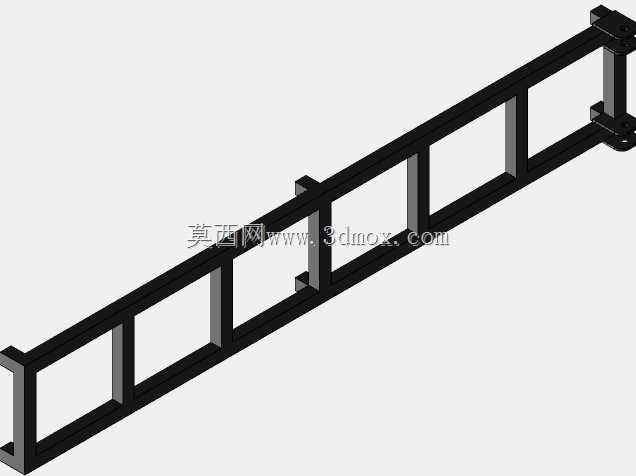

这款舷梯主要应用于各类内河、近海作业船舶的舷侧登乘场景，承担人员在码头与船舶甲板之间、或者作业船舶与靠泊辅助船之间的通行接驳功能，是船舶系泊靠港、人员换乘环节必不可少的通行配套结构。从结构设计来看，整体采用分段嵌套的框架式构型，主框架为矩形截面的型材拼接结构，横向踏步等间距分布在两侧纵向主梁之间，踏步表面预留防滑结构的安装位，避免人员通行时因湿滑发生坠落风险；梯体的分段嵌套设计可以根据船舶干舷高度、码头水位差调整伸出长度，适配不同潮位、不同靠泊高度差下的通行需求，不需要额外更换梯具就能覆盖常规作业工况的高度差范围。设计阶段优先考虑了舷侧安装的边界限制，梯体收拢后整体外廓尺寸紧凑，不会超出船舶舷侧的外伸安全限界，避免船舶靠泊时梯体与码头构筑物发生碰撞；梯体底部设置带铰接结构的支撑脚，使用时支撑脚可以贴合码头地面或者接驳平台表面，分散梯体承载的竖向载荷，避免梯体端部直接硬接触造成结构变形，同时铰接结构可以自适应地面的微小坡度，保证梯体放置后整体处于稳定受力状态，不会出现局部悬空的翘曲问题。梯体上端的安装座采用销轴铰接形式与船舶舷侧的预埋安装座连接，铰接轴的轴线平行于船舶舷侧边线，允许梯体在竖直平面内随水位波动做小角度摆动，抵消船舶靠泊时的上下升沉、小幅横摇带来的位移差，避免结构受刚性拉扯出现焊缝开裂或者型材变形。结构选材上以常规结构钢型材为主，焊接拼接的位置都做了圆角过渡处理，减少应力集中点，整体承载能力满足单人携带随身作业工具通行的载荷要求，梯架两侧的纵向主梁同时兼做扶手支撑结构，不需要额外加装独立扶手就能满足通行的防护高度要求，既简化了整体结构，也减少了梯体的自身重量，方便船员手动操作梯体的伸缩与收放。在实际使用场景中，这类舷梯不需要配套复杂的动力驱动结构，依靠手动抽拉就能完成梯段长度的调整，收拢后可以通过舷侧的固定卡扣锁定在船舷外壁，不会占用甲板的作业通行空间，对于小型作业船舶、交通艇这类甲板空间有限的船型来说，这种紧凑的结构设计能够很好适配狭窄的安装空间，同时维护成本极低，日常只需要检查铰接销轴的磨损情况、踏步的紧固状态就能满足长期使用的要求，不需要复杂的日常保养流程。梯体的踏步间距按照人体工程学的步幅设置，人员上下通行时脚步姿态自然，不会出现步幅过大导致的通行疲劳，梯架的整体宽度满足单人携带常规作业工具顺畅通行的要求，不会出现侧身避让的情况。
