SiTime5032四引脚贴片MEMS晶体振荡器

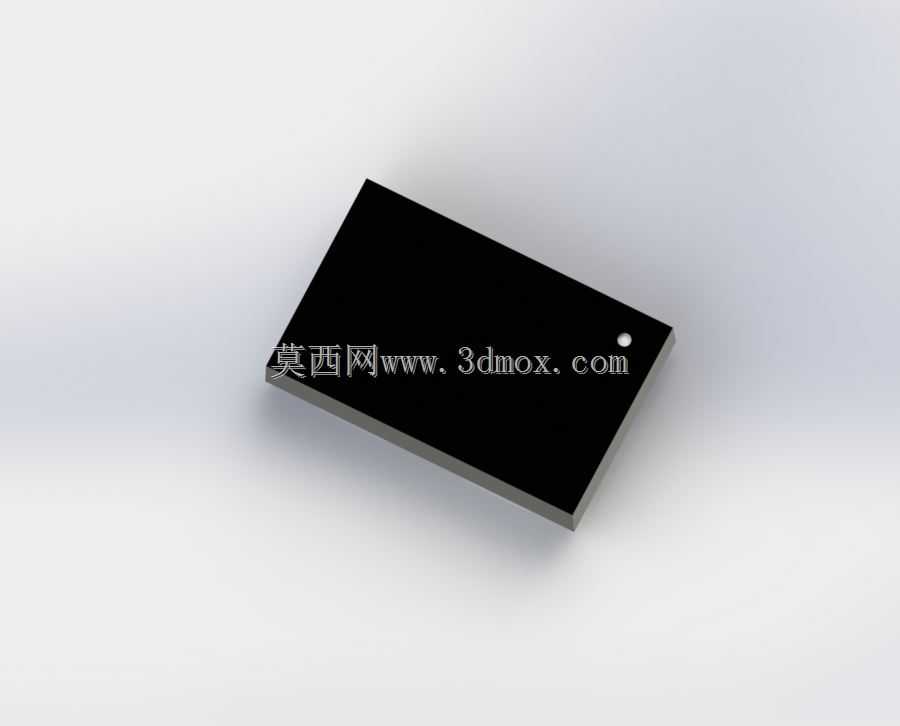

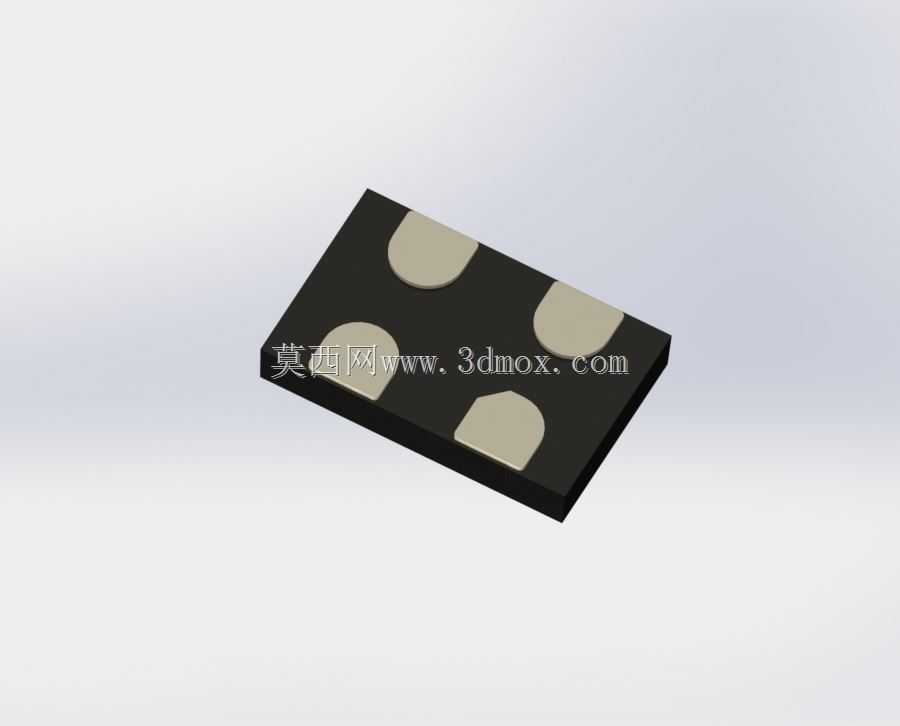

在消费电子、工业控制、通信基站这类对时钟精度有严苛要求的设备里，时钟源的稳定性直接决定了整套系统的运行可靠性，这款5032封装的MEMS晶体振荡器，就是针对高密度板卡安装场景设计的贴片式时钟源器件。做PCB布局的时候首先要卡准安装边界，它的外形尺寸严格控制在5.0mm×3.2mm，采用四引脚SMT贴装设计，没有预留中心引脚，焊盘布局完全匹配常规5032封装的通用焊盘规范，不需要额外调整板卡的焊盘开孔尺寸，能直接替换同封装规格的传统石英晶体振荡器，给板卡迭代选型省了不少改板的工作量。从功能特性上看，它覆盖1MHz到212.5MHz的宽频率输出范围，频率稳定度最高可做到±1.5PPM，工作电压区间覆盖1.8V到3.3V，相比传统石英晶振，它的抗振动、抗冲击性能更强，长期运行的频率漂移更小，不会因为板卡长期处于温变、振动的工业现场环境就出现时钟偏移导致的通信丢包、采样失准问题。设计这款器件的三维模型时，重点还原了本体的塑封外壳轮廓、四个引脚的焊盘位置与高度差，还有本体表面的极性标识区域，完全按照实际器件的公差范围做建模约束，不管是做板卡的装配干涉检查，还是做整机的热仿真、结构强度仿真，都能直接调用这个模型，不需要再反复核对实物尺寸调整模型参数。实际选型应用的时候，它可以适配温补晶振、压控温补晶振、普通有源晶振等不同功能的时钟需求，在手持终端、工业采集模块、车载电子单元这类空间紧凑的设备里，小尺寸封装能大幅节省板卡的布线空间，宽电压适配特性也能减少板卡上额外的电源转换电路设计，降低整体BOM成本。建模过程中特意规避了传统晶振模型容易忽略的引脚倒角、本体边缘脱模斜度这些细节，保证导出的STEP模型能直接导入各类结构设计软件做装配验证，不会出现模型导入后破面、尺寸偏差导致的干涉误判问题，对于做高密度板卡结构设计的工程师来说，能省掉大量手动测绘器件尺寸建模的时间。
