SiTime3225六针贴片MEMS晶体振荡器

　　在消费电子、通信基站、工业控制板卡的时钟链路设计中，时基器件的选型直接决定整套系统的时序稳定性，这款6针无中心针3225封装MEMS晶体振荡器，正是面向高密度SMT贴装场景打造的时基方案。不同于传统石英晶振的机械谐振结构，该器件采用MEMS硅谐振架构，在抗振动、抗冲击性能上相比传统石英器件有明显优势，能适配车载电子、工业现场等存在持续机械振动的严苛工况。

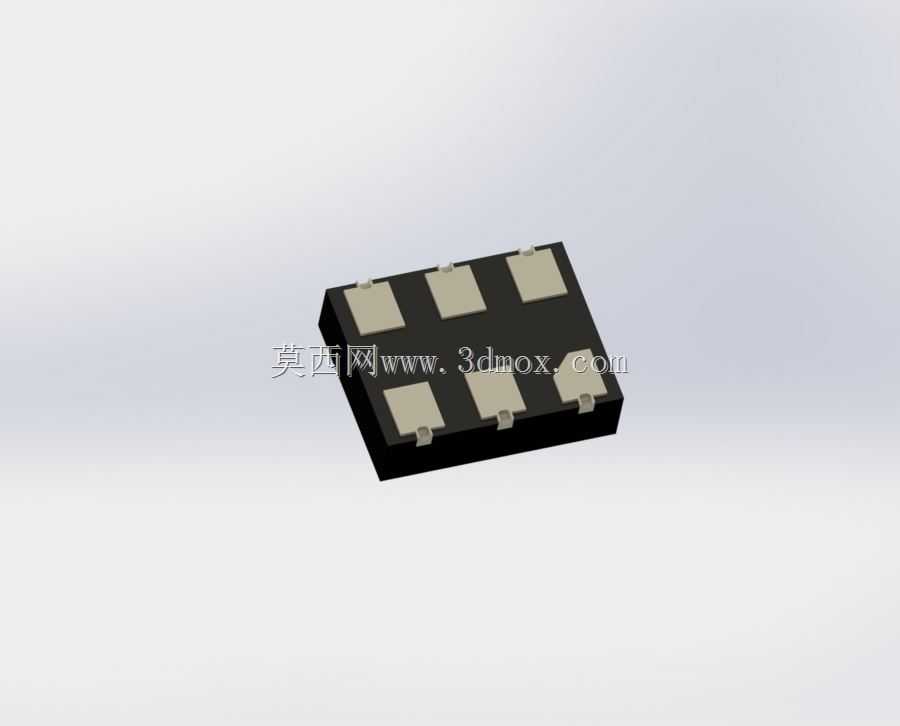

　　从安装边界来看，器件采用3.2mm×2.5mm的标准SMT外壳尺寸，6个引脚分布于封装两侧，无中心针设计可兼容同封装规格的传统晶振焊盘布局，硬件工程师在做器件替代或方案迭代时，无需大幅调整PCB焊盘封装，就能直接完成贴装适配，有效缩短硬件改版的验证周期。引脚布局严格遵循SMT回流焊工艺要求，焊盘尺寸与引脚间距匹配常规钢网开孔规范，可直接接入标准SMT产线完成贴装，无需额外定制治具。

　　功能覆盖上，该系列器件可适配多种时基功能需求，既可以作为普通有源晶振提供固定频率时钟输出，也可对应数字控制、温度补偿、压控温补、压控等不同功能模式，频率覆盖范围从600KHz延伸至644.53125MHz，频率稳定度覆盖±1.5PPM到±100PPM区间，能满足从低功耗MCU主时钟到高速SerDes参考时钟的不同精度需求。工作电压覆盖1.8V到3.3V常用供电轨，可直接适配不同电压域的主控电路，无需额外增加电平转换电路。

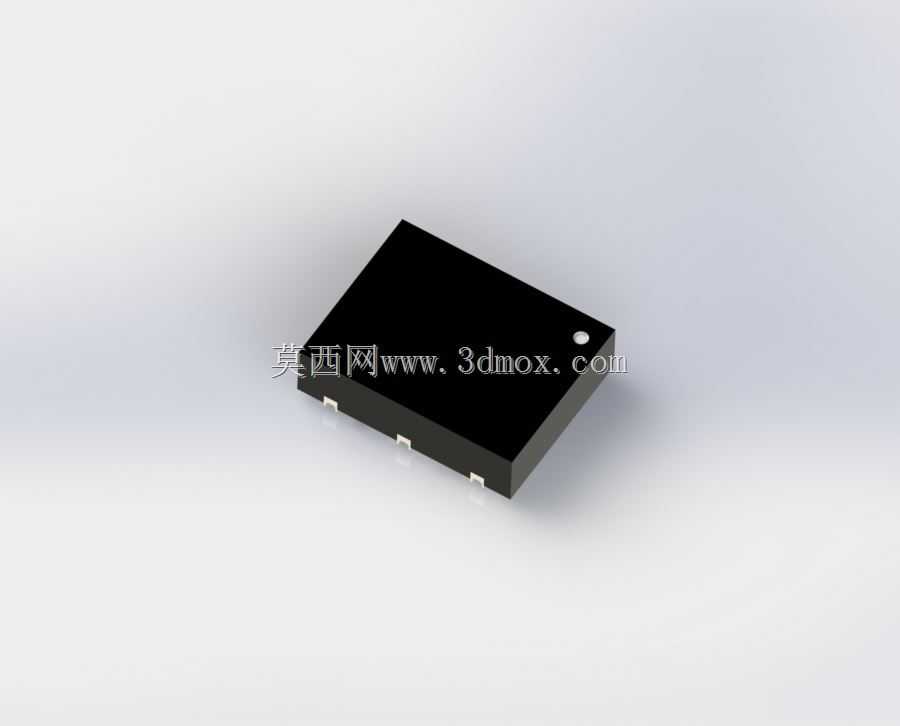

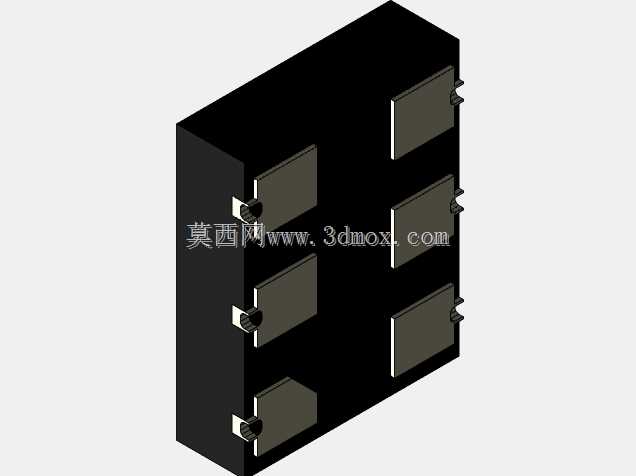

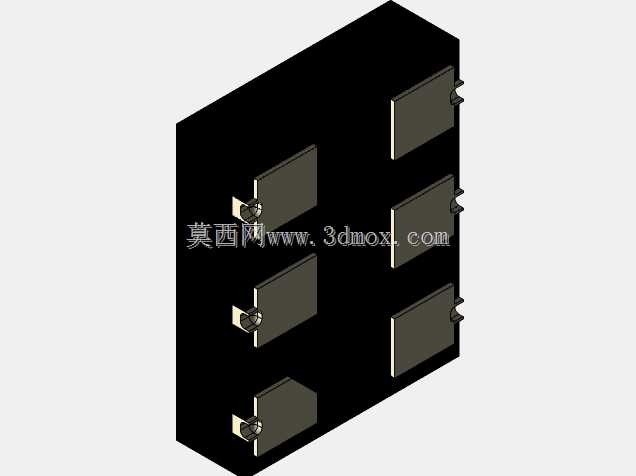

　　建模过程中严格还原器件的实际外形公差，封装本体的边角弧度、引脚的共面度、顶面丝印区域的预留位置都按照实际器件规格做了还原，结构工程师在做PCB布局、整机结构堆叠时，可直接调用该模型完成干涉检查，避免因器件模型尺寸偏差导致的装配干涉问题。尤其在做高密度板卡设计时，器件的高度尺寸、引脚伸出长度都直接影响板卡与外壳的间隙设计，精准的三维模型能提前规避贴装后器件顶壳、与周边结构件干涉的问题。

　　相比传统石英晶振，MEMS架构的振荡器在温漂特性、长期老化率上表现更优，启动时间更短，不存在传统晶振的活性下降、停振等风险，在高可靠性要求的工业、车载、通信场景中，能有效降低系统的时基失效率。建模时也充分考虑了不同功能版本的外形一致性，同封装不同功能型号的外形尺寸完全统一，硬件选型时无需因为功能差异调整结构封装，进一步提升了方案选型的灵活性。
