SiTime祖母绿系列MEMS振荡器结构设计

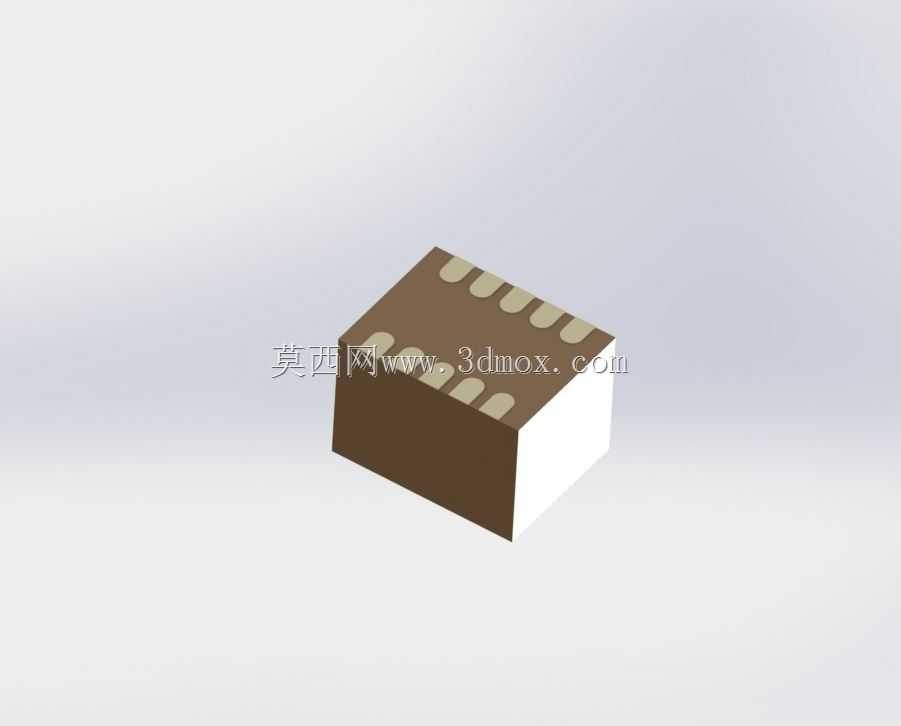

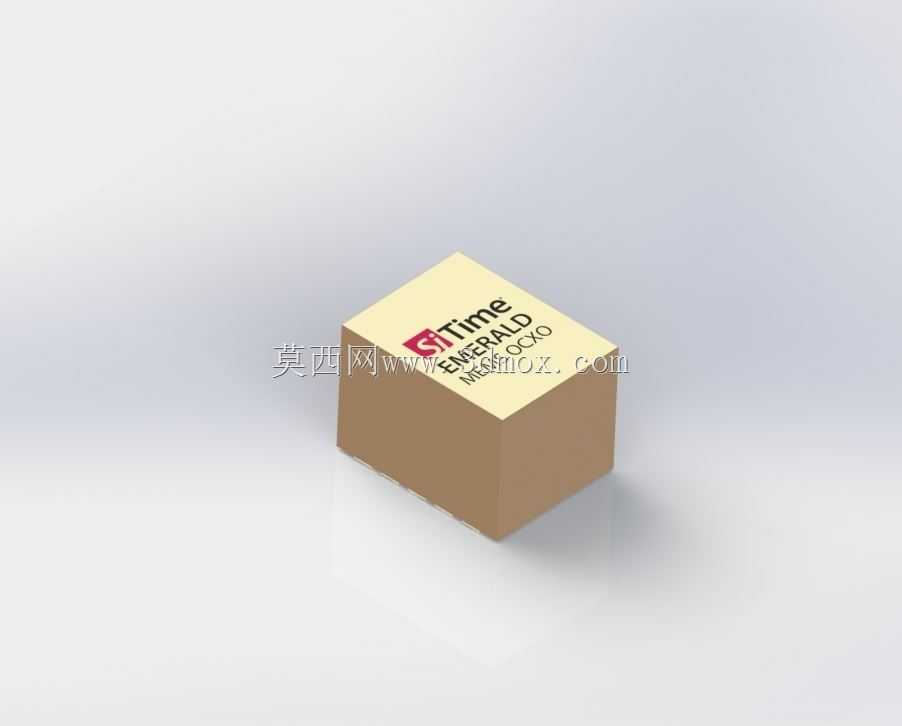

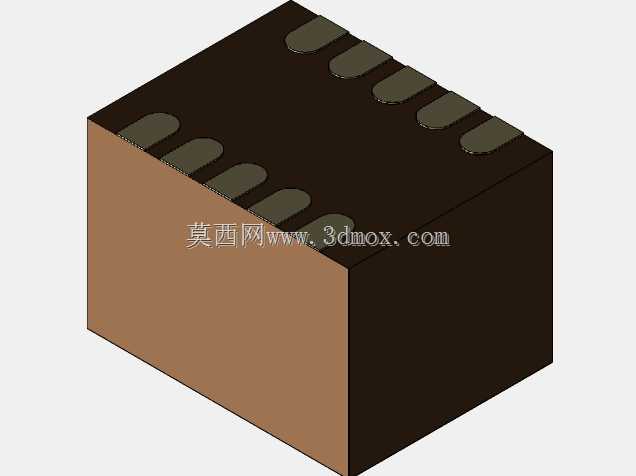

在通信基站、工业测控、航空航天这类对时基精度要求严苛的场景里，传统石英OCXO长期受限于环境敏感度高、抗震性差、供货周期长的痛点，MEMS振荡器的替代应用早已成为行业选型的主流方向，本次呈现的SiTime祖母绿系列MEMS振荡器结构，正是面向这类高可靠性场景做的实体还原。做这类微型时基器件的三维建模，首先要卡死安装边界，该器件外形尺寸严格控制在9×7×6.3mm，建模时所有棱边的倒角、顶面丝印区域的凹陷、引脚焊盘的共面度都要和实物公差匹配，不然做PCB布局时会出现干涉，SMT回流焊环节容易产生虚焊、立碑问题。从功能设计逻辑来看，该系列器件整合了可编程烤箱控制与数字控制两套校准逻辑，建模时特意把内部温控腔体的占位空间做了预留，结构工程师在做整机堆叠时，可以直接参考这个模型评估周边器件的热影响——毕竟OCXO类器件的温控回路对周边热流很敏感，要是旁边放了功率MOS或者电源模块，热串扰会直接拉低频率稳定度，这个模型的外形轮廓和实际器件的热分布边界完全对齐，选型时不用再额外做热场适配的冗余估算。和传统石英振荡器的金属封装不同，这款MEMS器件采用陶瓷基座加塑封顶面的结构，建模时把封装的壁厚、内部MEMS谐振芯体的安装位都做了1:1还原，结构工程师做整机抗振仿真时，可以直接导入模型赋予对应材料参数，不用再简化模型导致仿真结果偏差。实际选型应用里，这类器件常被用在5G小基站的同步时钟、野外测控设备的时基基准、高精度数据采集卡的采样时钟上，它的小尺寸优势可以让板卡的时钟布局更灵活，不用像传统石英OCXO那样预留很大的屏蔽和安装空间，同时全硅结构的抗振特性，也能适配车载、机载这类高振动工况，不用额外做减震结构。建模过程中特意还原了顶面的标识区域位置，生产环节做丝印对位、AOI检测时，也能直接参考这个模型做检测程序的点位标定，避免实物生产时出现标识偏移的问题。
