1508封装四引脚SMT贴片MEMS晶体振荡器

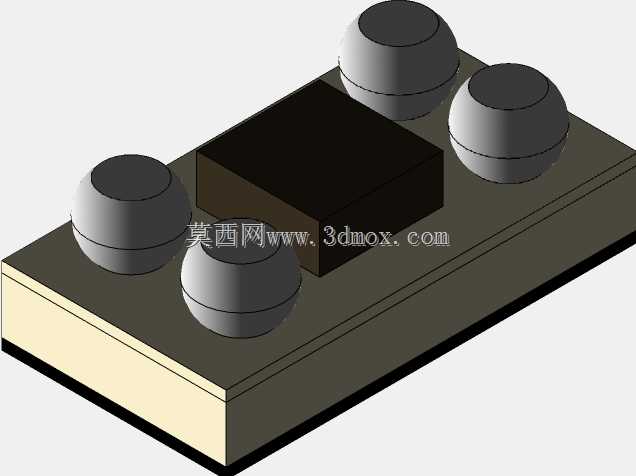

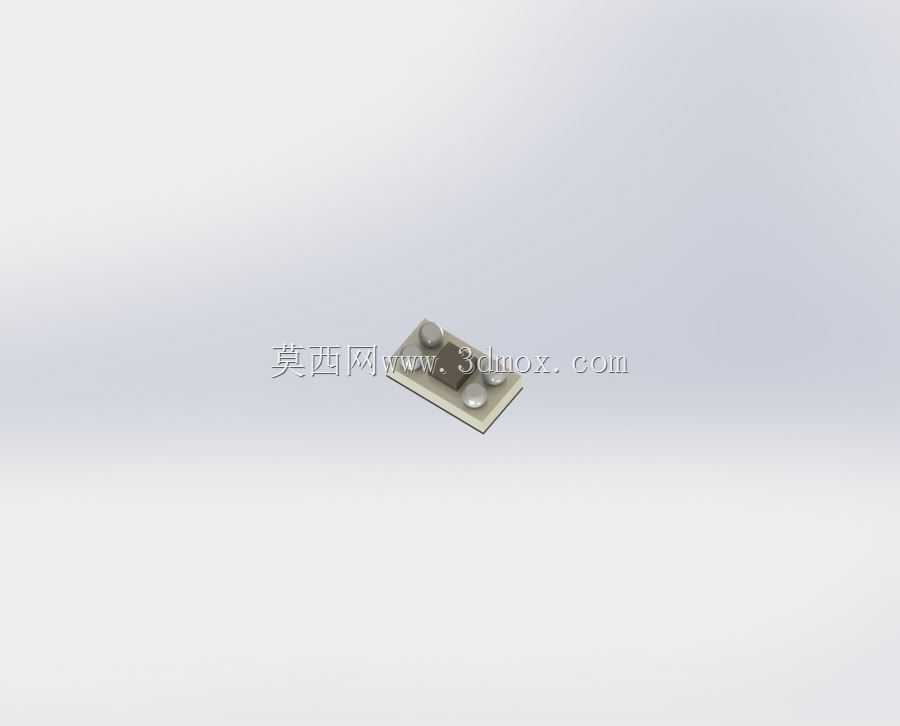

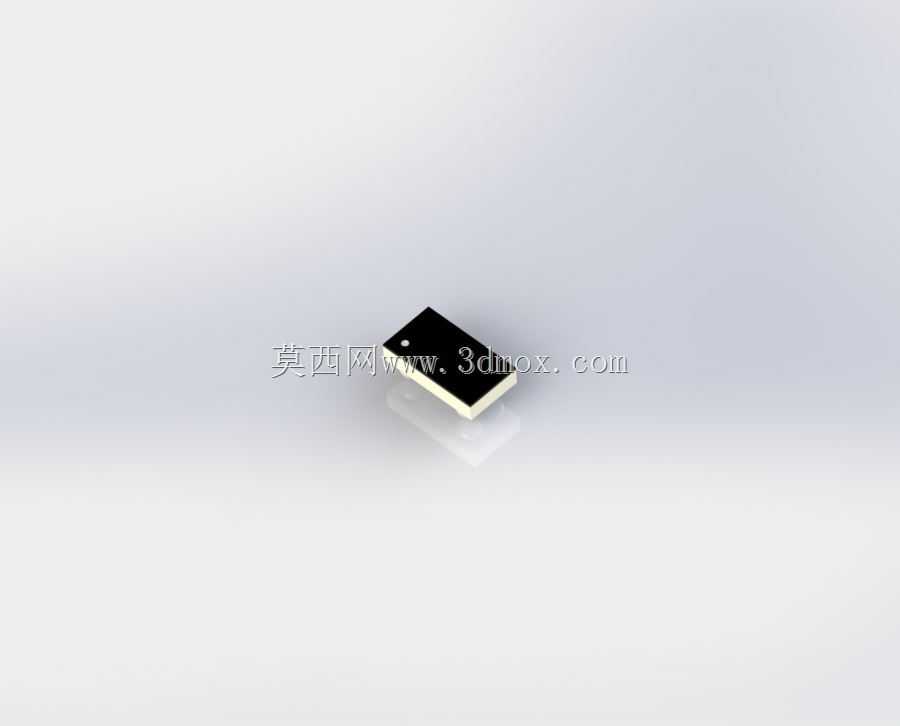

在消费电子、工业控制、通信终端这类高密度PCB设计场景里，板载时钟源的选型往往直接决定整板的信号时序稳定性，1508规格的四引脚SMT封装MEMS晶体振荡器，就是针对紧凑布局场景开发的贴片式时钟发生元件。这款元件采用无中心引脚的四焊盘设计，本体外形尺寸控制在1.54mm×0.84mm，适配0402封装级别的高密度贴装工艺，焊盘布局完全匹配常规SMT回流焊的钢网开孔规范，不需要额外定制特殊治具就能适配现有SMT产线的贴装流程，安装时仅需在PCB Layout阶段预留对应焊盘与周边0.2mm的禁布区，就能满足自动化贴装的对位公差要求，不会和周边阻容件产生装配干涉。从功能覆盖来看，这款振荡器可覆盖两类常用时钟需求：既可以作为标准晶体振荡器提供基础时钟信号，也支持温度补偿型时钟输出，频率覆盖范围从1Hz延伸至26MHz，包含32KHz、32.768KHz这类RTC电路常用的低频时钟频点，也能覆盖低速数字电路的常用时钟频段，工作电压支持1.2V到3.3V的宽压输入，频率稳定度最高可达±3PPM，相比传统石英晶振，MEMS结构的抗振动、抗冲击性能更优，在工业现场的强振动工况下，频率漂移量远小于同规格石英器件，长期运行的时序一致性更稳定。做三维建模的时候，重点还原了本体的塑封外壳轮廓、四个端电极的金属镀层高度差，以及本体底部的轻微倒角细节，这些细节在做PCB整板装配干涉检查时尤为关键——很多工程师在做板级3D装配校验时，容易忽略晶振本体和上方屏蔽罩的高度间隙，或是端电极和周边走线的安全距离，精准的模型可以提前排查这类装配风险，避免打样后出现贴装干涉、耐压距离不足的问题。不同于传统两脚无源晶振需要搭配外部起振电容，这款四引脚MEMS振荡器是有源器件，内部集成了起振电路与温度补偿模块，不需要外围额外搭配匹配电容，能进一步节省PCB板上的布板空间，对于可穿戴设备、便携传感器这类对板上空间要求严苛的产品来说，这类小尺寸有源晶振的选型优先级很高。建模时严格按照器件手册的安装公差做了尺寸冗余校验，焊盘的位置度偏差控制在0.05mm以内，完全符合IPC贴装标准的校验要求，导入常规ECAD软件后可以直接和PCB封装做匹配对齐，不需要二次调整模型位置就能直接用于整板的3D布局评审。
