卷船型低频RFID射频转发器结构

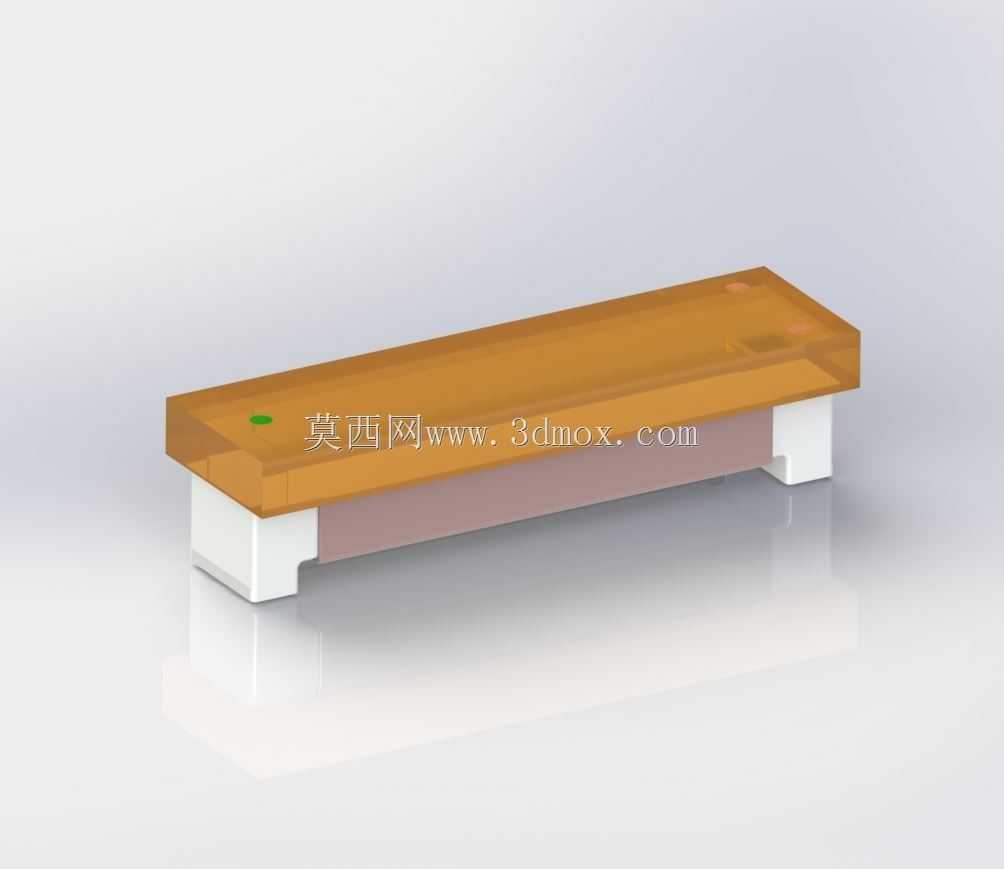

　　在工业产线物料追溯、仓储货位识别、高可靠性门禁管控这类125kHz-134kHz频段的低频RFID应用场景里，这类卷船型结构的转发器是适配严苛工况的核心识别载体，和普通贴装式RFID标签不同，它的结构设计从一开始就瞄准了有机械冲击、持续高温的安装环境，不会因为设备运行的振动、工位附近的温度波动出现识别失效或者结构脱落的问题。从结构设计的角度看，这款转发器采用上下分层的装配逻辑，顶部的半透明琥珀色封装层采用耐温绝缘材质，既可以保护内部绕制的铜质线圈不受外力磕碰、粉尘水汽侵蚀，也能让射频信号以极低的损耗穿透封装层，和读写器完成信号交互；底部的两个白色支撑脚是安装定位的核心结构，在建模时需要严格控制两个支脚的间距、支脚的凸起高度，

　　以及支脚和主体底面的平行度公差，避免安装时出现卡滞、贴合不严的问题，支脚内侧的避让空间刚好可以容纳内部线圈的引出端与匹配阻抗的谐振元件，不会让内部元器件和安装面直接接触造成磨损或者短路。这类转发器的外形采用窄长型的低轮廓设计，整体厚度控制得很小，安装时不会突出安装面过多，避免被输送线上移动的工件剐蹭脱落，长度方向的尺寸适配常规的工装板嵌装槽宽度，不需要额外做安装位的定制改造，就能直接嵌入工装板、金属工件托架、仓储周转箱的预留槽位里，靠支脚的过盈配合或者少量粘接剂就能完成固定，安装效率很高。在射频性能匹配上，内部线圈的绕制匝数、线径选择都和125kHz-134kHz的工作频段做了精准匹配，阻抗参数经过校准，

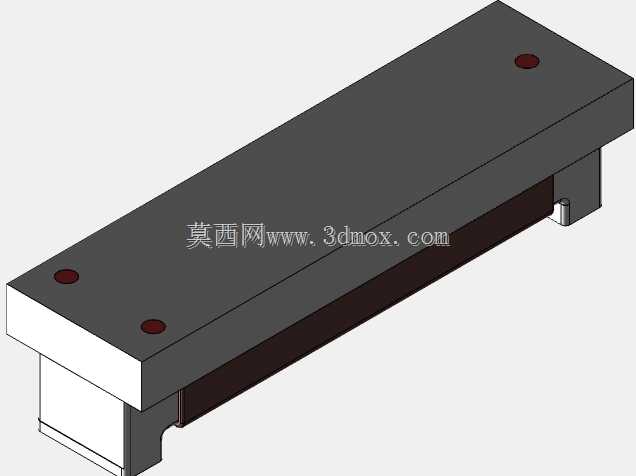

　　能在和读写器距离10cm以内的范围稳定完成信号交互，不会因为附近有金属构件出现频偏导致识别失败，封装层的材质选择也避开了会屏蔽射频信号的金属填料，保证信号传输的稳定性。建模过程中需要重点关注几个边界尺寸：首先是整体的长宽高外形公差，要保证能顺利嵌入标准的标签安装槽，不会出现尺寸超差装不进去的问题；其次是底部支撑脚的位置度，两个支脚的中心距偏差要控制在合理范围，避免安装时支脚无法对准安装孔位；另外顶部封装层的圆角过渡也不能忽略，边角做R角处理既能减少安装时的应力集中，也能避免尖锐边角划伤操作人员，封装层表面的小定位凸点是生产时的注塑定位标记，建模时保留这个特征可以方便后续开模或者生产装配时的定位对齐。

　　这类转发器不像高频RFID标签那样追求长距离识别，它的优势就是在恶劣工业环境下的可靠性，能承受产线设备运行带来的持续振动、工位附近的高温烘烤，甚至偶尔的化学试剂飞溅，长期使用也不会出现封装开裂、线圈移位的问题，非常适合用在汽车制造焊装线的工装追溯、物流仓储的重载周转箱识别、恶劣环境下的人员门禁管控这类对标签可靠性要求极高的场景，结构设计上没有多余的冗余特征，每一处造型都服务于安装可靠性和射频性能的需求，没有为了外观做不必要的曲面造型，完全是面向工业实用场景的功能化设计。
