村田455KHz CFUKG陶瓷滤波器件

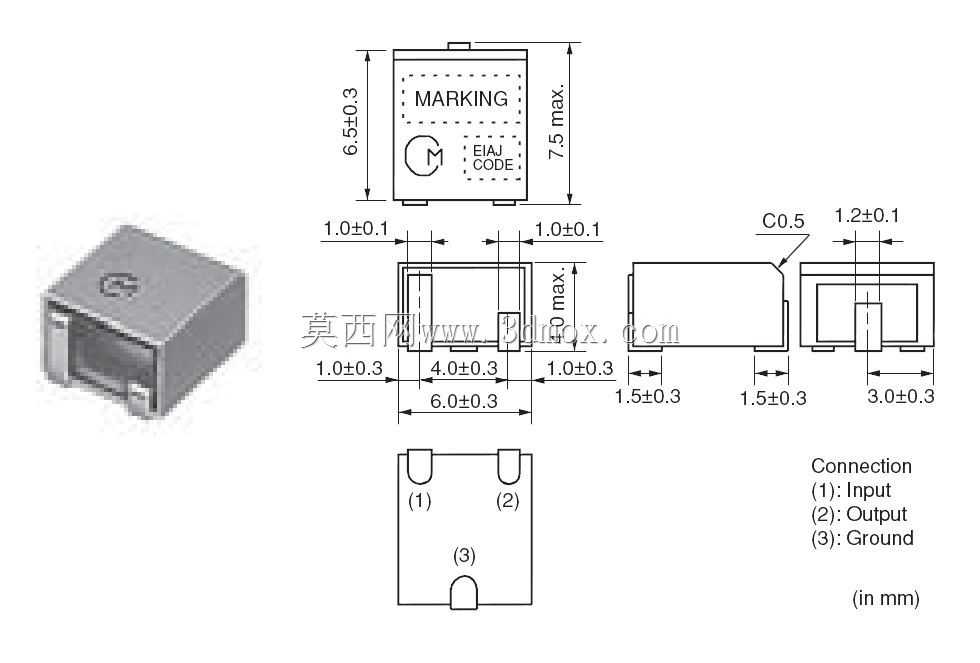

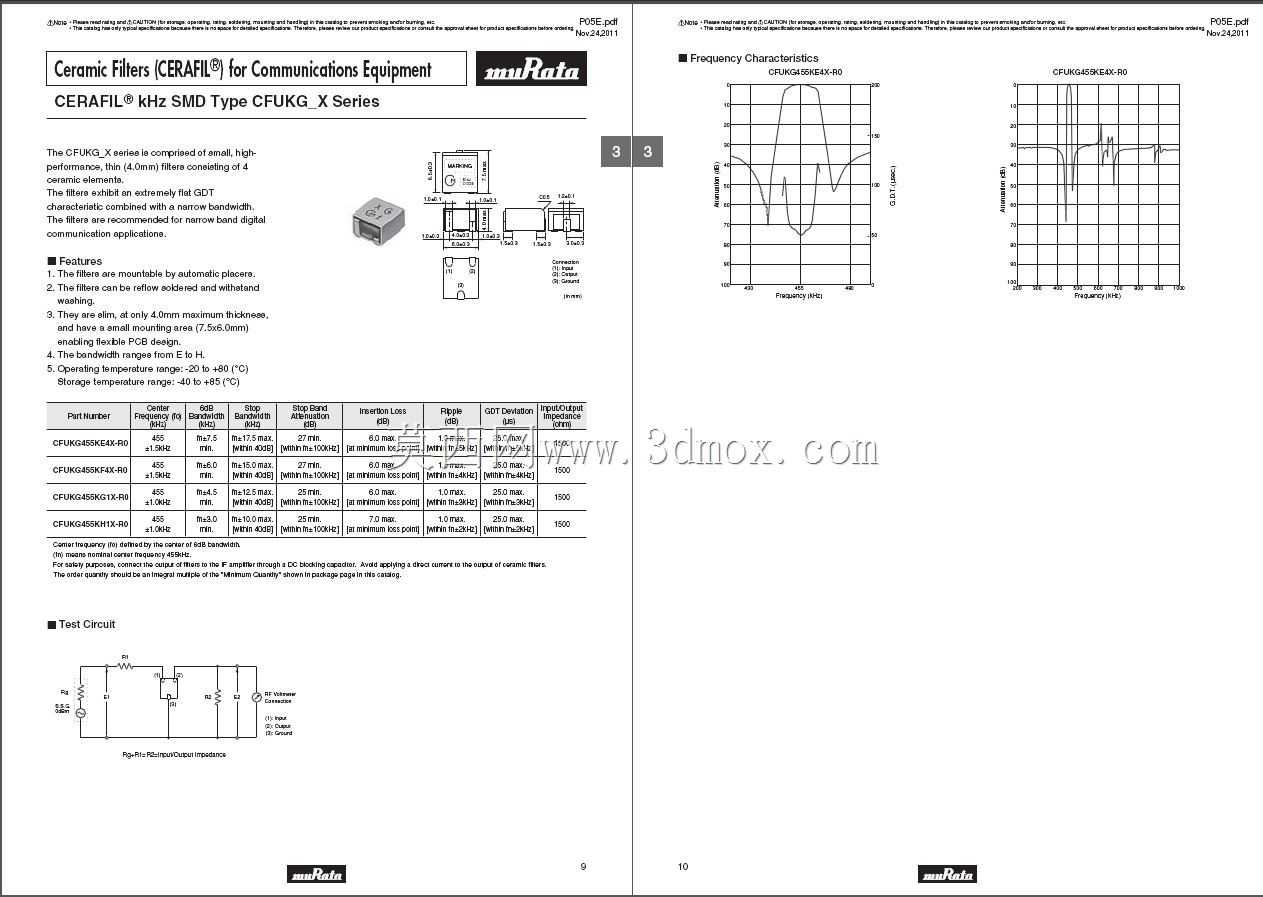

在超外差式射频接收设备的电路设计中，中频滤波环节直接决定了整机的邻道抑制能力与信号接收灵敏度，这类村田455KHz规格的陶瓷滤波器件，是消费类AM接收设备、低成本射频转换模块里极为常见的选型方案。做PCB布局与结构件建模时，首先要明确其7.5mm×6.0mm的标准7560封装外壳尺寸，这个尺寸边界是板卡布局时划定元件禁布区、确定结构件避让空间的核心依据，建模时需要严格还原引脚的伸出长度与焊盘对位基准，避免出现SMT贴片时的干涉问题。

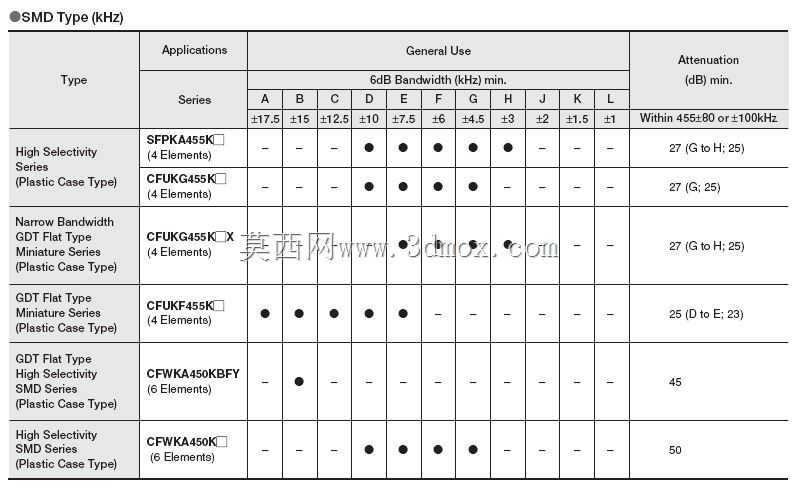

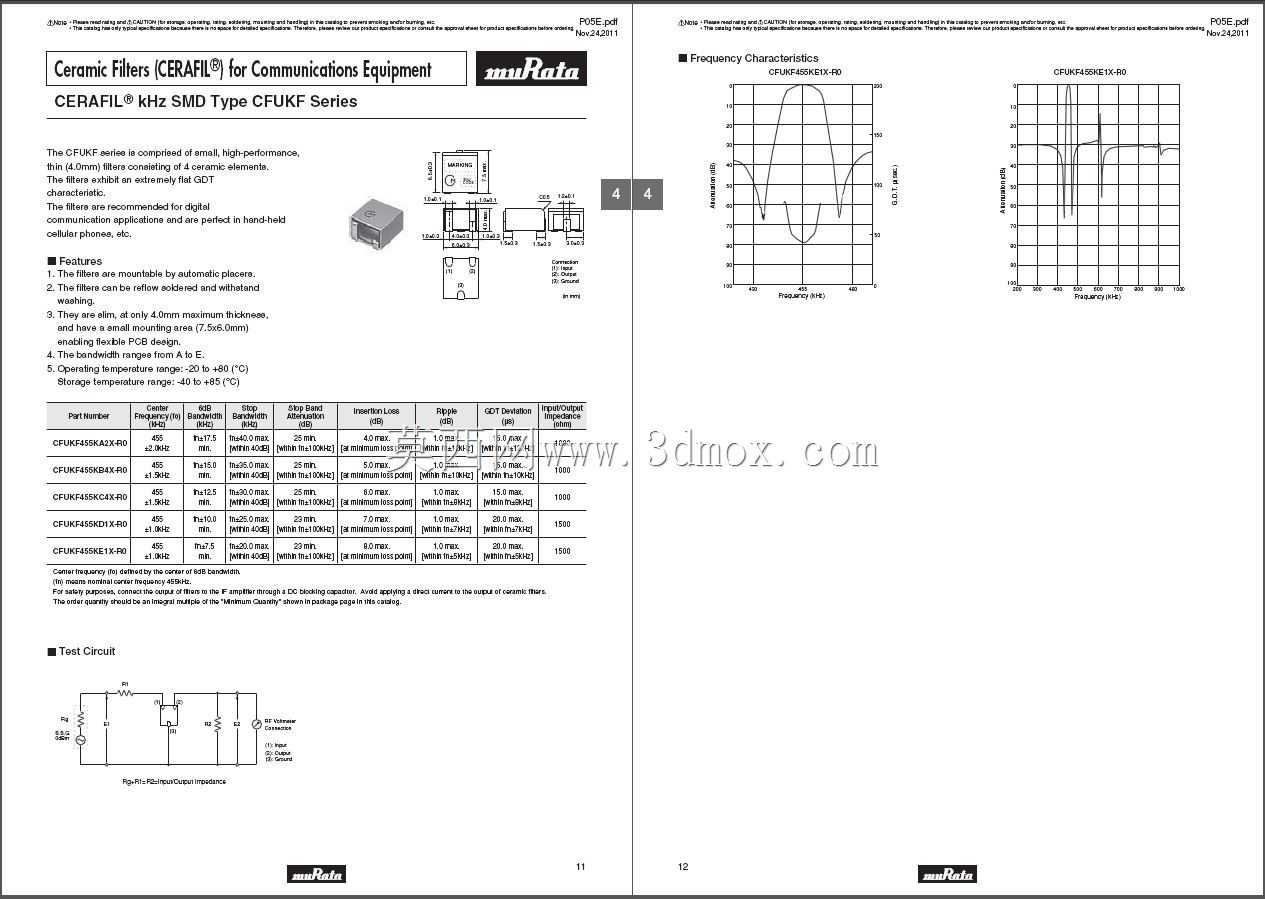

不同于晶体滤波器的陡峭带外抑制特性，该系列陶瓷滤波器的可选停止带宽覆盖±4.5KHz到±17.5KHz区间，设计选型时可以根据实际电路的邻道干扰强度、信号带宽需求灵活匹配对应带宽型号，不需要为了过度的性能冗余提升整机物料成本，这也是它能在低成本商用电子市场长期占据稳定份额的核心原因。通常这类器件会布置在中频放大第一级之后、混频单元的前端链路中，除了传统的调幅广播接收机，在短距离无线数传模块、低成本工业遥控接收端、简易射频信号采集设备里也能见到它的应用场景，部分同系列的746规格器件还能提供±2KHz到±15KHz的带宽选项，适配更窄带的信号滤波需求。

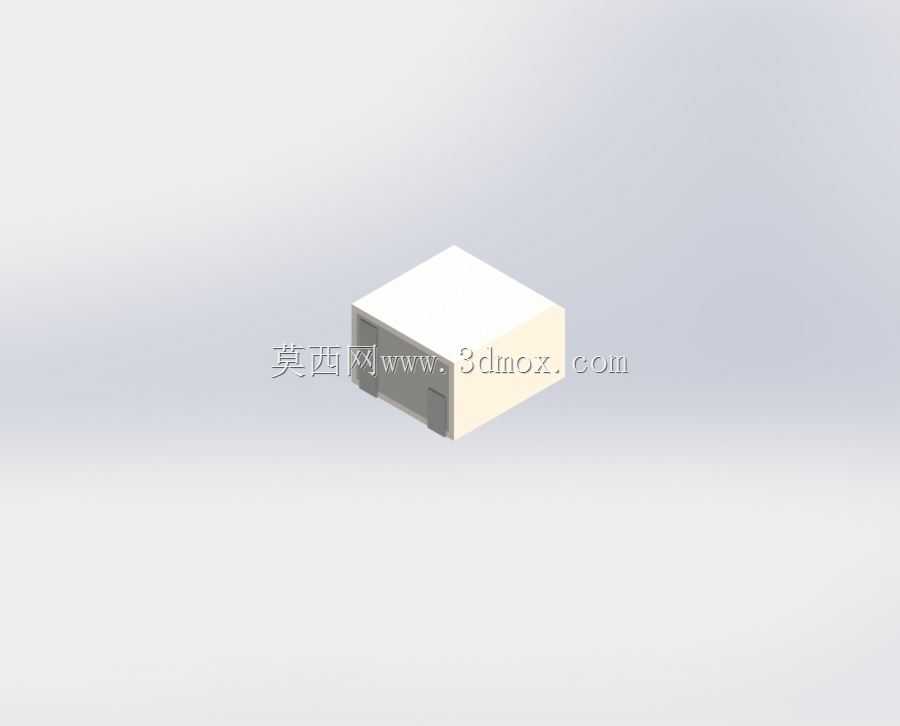

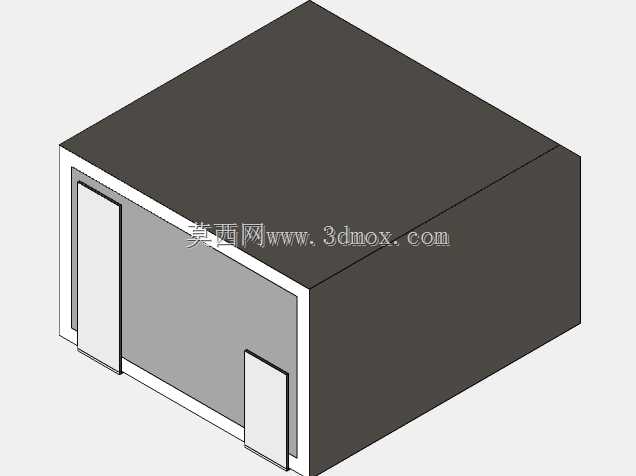

建模过程中需要注意器件外壳的陶瓷材质质感还原，顶部的平整塑封面与侧面的引脚焊接区域要做明确的结构区分，引脚的厚度与弯折角度要符合实际SMT工艺的成型标准，不能只做简化的方块示意，否则在做整机结构装配校验时，无法准确模拟器件与周边屏蔽罩、相邻元件的安全间隙。实际电路应用里，这类陶瓷滤波器不需要额外的匹配外围元件，自身的阻抗特性已经适配常规455KHz中频电路的端口阻抗，能大幅简化PCB的布线难度，减少板卡的元件占用面积，对于空间受限的小型手持接收设备来说，这个特性带来的结构设计优势非常明显。做结构干涉检查时还要考虑器件焊接后的高度公差，陶瓷封装的本体高度公差通常控制在±0.2mm范围内，建模时要把这个公差余量考虑到上层壳体的避让设计中，避免组装时出现壳体压件的问题。
