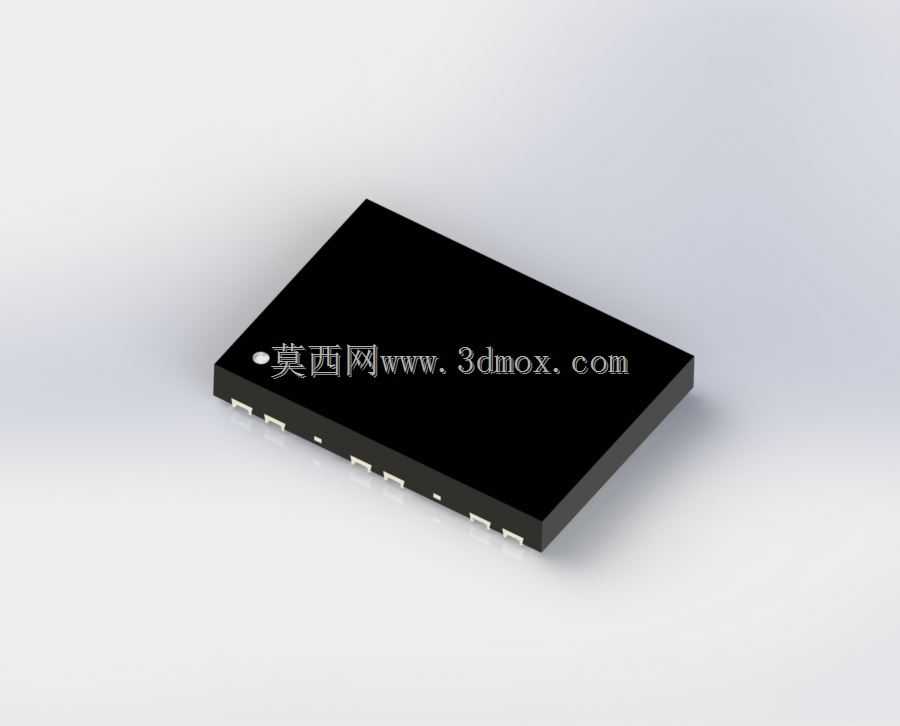

SiTime7050六引脚贴片MEMS晶体振荡器

　　这款六引脚贴片封装的MEMS晶体振荡器，采用7.0mm×5.0mm的标准7050封装尺寸，是当前消费电子、通信设备、工业控制板卡中应用极广的时钟源器件。在实际PCB布局阶段，该器件的中心引脚设计需要结构工程师与硬件工程师协同确认焊盘尺寸，其SMT外壳的高度公差控制在±0.1mm范围内，适配常规回流焊工艺的安装要求，不会与周边屏蔽罩、接插件产生装配干涉。从功能特性来看，该器件可覆盖数字控制晶体振荡器、温度补偿晶体振荡器、电压控制晶体振荡器等多类应用场景，频率覆盖范围从1MHz到644.53125MHz，频率稳定性区间覆盖±10PPM到±3170PPM，工作电压适配1.8V到3.3V的常规板卡供电范围，相比传统石英晶体振荡器，其抗振动、

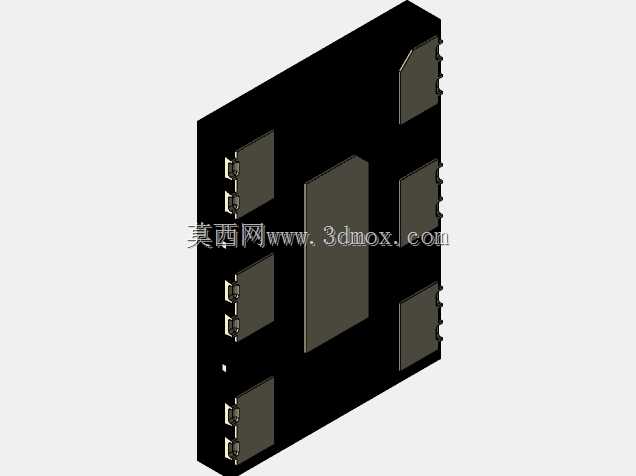

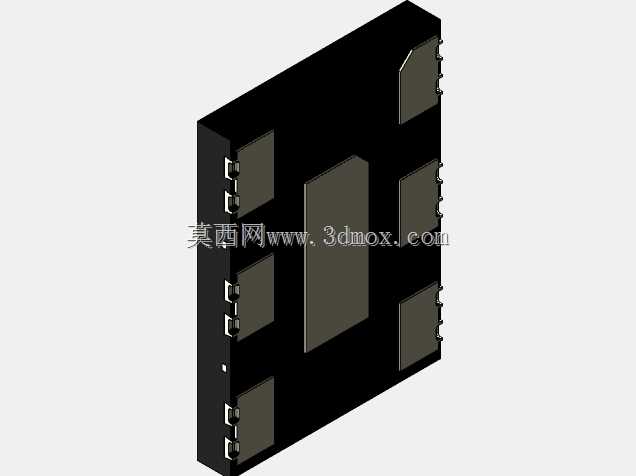

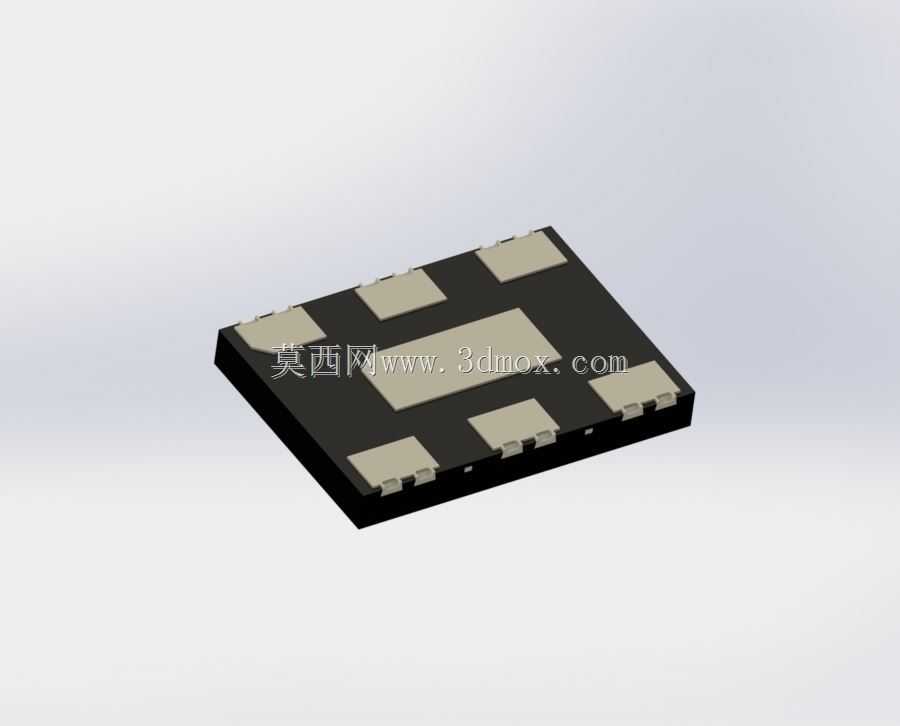

　　抗冲击性能更优，频率漂移量更小，在车载电子、户外通信设备、工业传感节点这类工况复杂的场景中，能有效降低时钟失锁、频率偏移带来的系统运行故障。在三维建模过程中，需要重点还原六个引脚的位置度公差，每个引脚的焊盘宽度、引脚间距严格按照器件手册的安装边界绘制，外壳的倒角、引脚的共面度都需要贴合实际量产器件的尺寸参数，避免在SMT仿真阶段出现焊盘不匹配、器件贴装偏移的问题。这类时钟器件是所有数字电路的心跳核心，小到智能穿戴设备的主控板，大到基站通信板卡、工业PLC控制模块，都需要依靠稳定的时钟源完成时序同步，建模时除了还原外形尺寸，还需要标注清楚器件的禁布区范围，给硬件布线预留足够的安全距离，避免周边高速走线对时钟信号产生干扰。

　　不同于传统石英晶振的陶瓷封装结构，这款MEMS振荡器采用硅基工艺制造，封装内部没有易损的石英晶片，在跌落、振动工况下的失效率远低于传统晶振，建模时外壳的材质质感、引脚的金属镀层细节都需要准确还原，方便结构工程师在整机装配阶段做干涉检查，确认器件与周边结构件的安全间隙。
