450欧姆阻抗梯形天线传输线缆结构

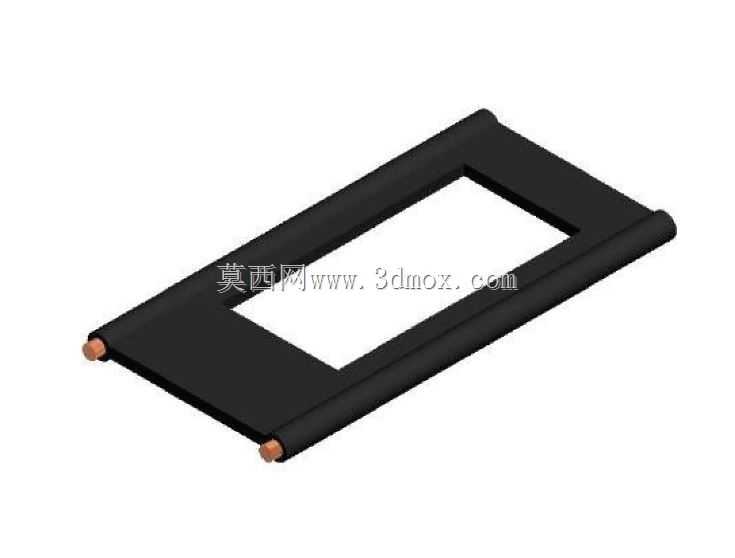

这类梯形结构的平衡传输线缆，核心服务于射频信号的天线馈送场景，常见于偶极子、折叠偶极子、zepp偶极子、倒V偶极子等各类线天线的信号连接环节，是业余无线电、户外无线通信布设场景里常用的馈线品类。从结构设计逻辑来看，采用双导线平行排布的梯形框架结构，本质是通过对称的磁耦合机制平衡各方向的感应电流，天然具备差分信号传输的抗干扰特性，能够有效抑制共模射频磁化率带来的信号畸变，理论上两条对称导线的感应电势会相互抵消，消除传输路径上的整体信号差异。设计过程中需要严格控制双导线的间距一致性，整个梯形支撑框架采用低介电常数的绝缘材质成型，两端露出的铜质导体用于和天线振子、通信设备端做压接或焊接固定，框架的矩形镂空结构一方面是为了降低绝缘材质的介电影响，减少线缆本身的信号损耗，另一方面也能减轻整体重量，降低户外布设时的风阻负载。实际布设应用中，这类线缆的安装边界有明确的工程要求：由于双导线的平衡传输特性极易受周边金属物体干扰，尤其是铁、铁基合金这类铁磁性材料，会破坏线缆周围的电磁场分布，导致阻抗失配、信号驻波比升高，因此布设路径必须远离金属构件、金属支撑件，同时这类线缆的传输特性受地面电容效应影响明显，不能沿地面直接敷设，也不能贴近金属屋面、金属幕墙布设，需要保持足够的离地高度，避免接地效应带来的信号衰减。从结构建模的细节来看，绝缘支撑部分的梯形边框做了等截面的圆角过渡，避免尖锐棱角带来的局部电场集中，两端的导体伸出长度预留了足够的接线操作空间，整体结构没有多余的冗余设计，完全服务于450欧姆特性阻抗的匹配要求，建模时需要严格保证双导线的平行度公差，以及绝缘框架的截面尺寸一致性，任何结构形变都会直接改变线缆的特性阻抗参数，影响实际通信效果。这类馈线相较于同轴电缆，在高频段的传输损耗更低，适合长距离的天线馈送场景，尤其在业余无线电的短波、超短波频段应用广泛，结构设计上没有复杂的装配组件，整体为一体化的绝缘框架加平行导体的结构，安装时只需要在两端做好阻抗匹配连接，沿非导电支撑件做悬空固定即可，不需要额外的屏蔽层接地处理，但是必须严格遵守布设的避让规则，才能保证其设计的传输性能达标。
