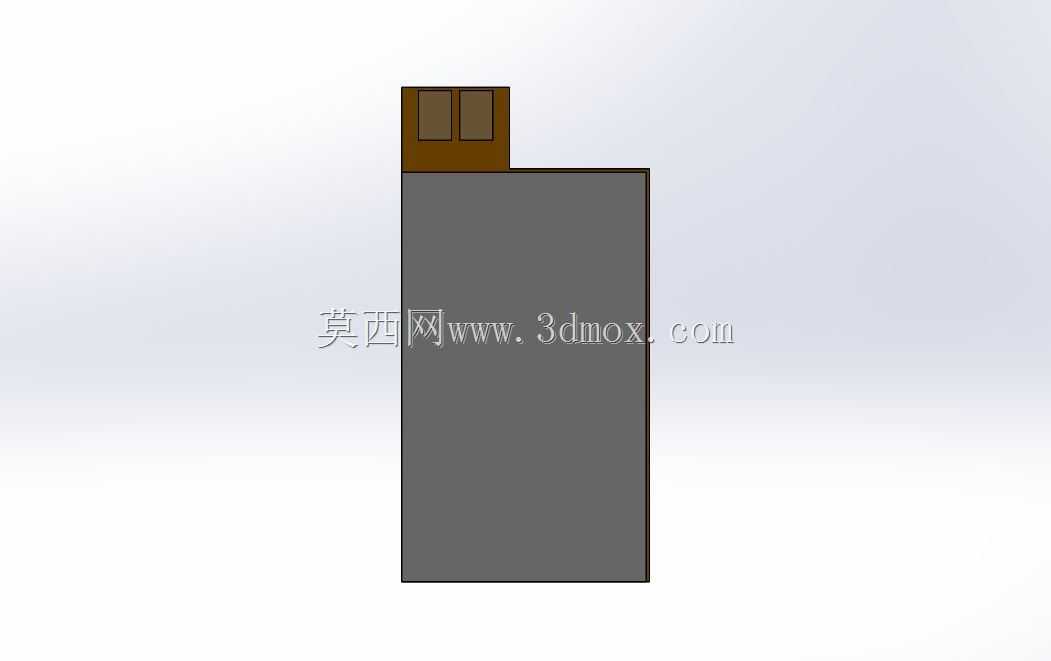

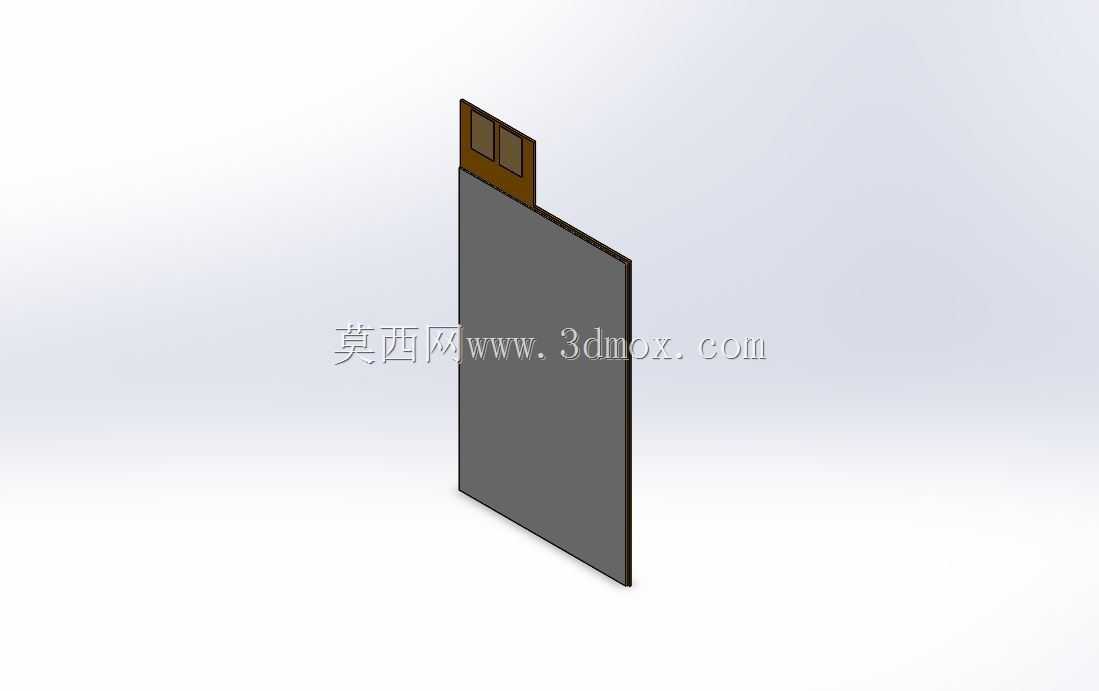

带铁氧体13.56MHz矩形NFC射频天线结构

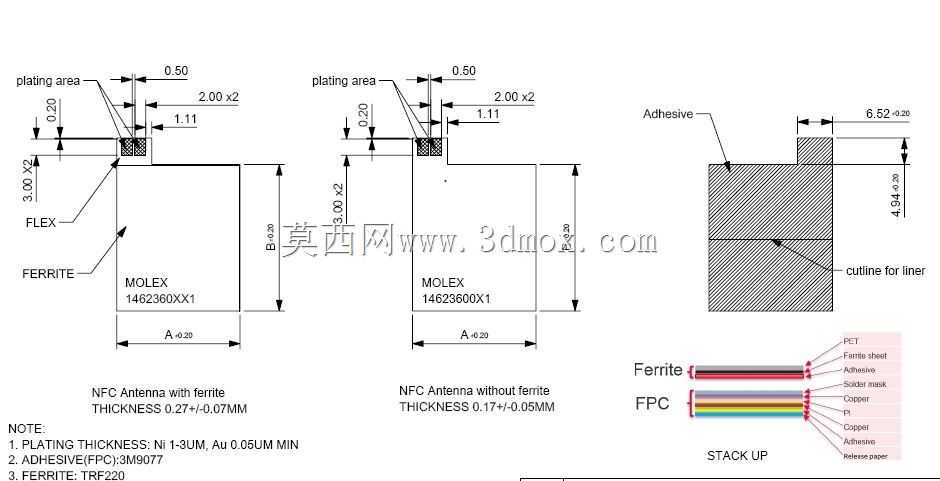

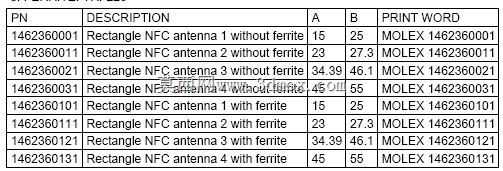

这款矩形NFC天线的设计核心围绕非接触支付场景的读取可靠性展开，在常规NFC辐射单元的基础上集成了铁氧体层，从磁路设计层面解决了金属环境下的信号耦合问题。实际应用中，这类天线多嵌入POS终端、自助收银设备、智能门禁读卡器内部，当用户持符合EMV标准的支付卡、NFC手机靠近设备时，天线需要在规定的读取距离内完成13.56MHz频段的信号交互，同时要避免因设备内部金属结构、相邻电路干扰导致的读取范围偏移、信号塌陷问题。从结构设计角度看，天线整体采用薄型矩形构型，主体辐射层为柔性基材蚀刻的线圈结构，背部贴合的铁氧体片一方面可以约束磁力线走向，减少金属背壳对射频信号的涡流损耗，另一方面能够调整天线的磁场分布，让有效读取区域集中在天线正面的指定范围内，避免相邻读卡区域出现串扰，适配多卡位自助终端的密集安装需求。设计过程中需要严格控制整体厚度，因为多数嵌入式读卡模块的安装预留间隙极小，天线的总厚度不能超出安装槽的深度边界，同时线圈引出端的金手指位置要与主板连接器的焊盘位置完全匹配，避免组装时出现对位偏差。天线的外形长宽尺寸需要匹配终端设备的内部安装空间，边缘做了微小的倒角处理，防止组装时刮伤周边的柔性排线，铁氧体层与辐射线圈之间采用耐高温压敏胶贴合，能够承受常规波峰焊、回流焊的工艺温度，不会出现分层、脱落问题。在功能验证阶段，这类天线需要匹配不同的读卡芯片进行阻抗调试，确保在13.56MHz的工作频点上驻波比处于合理区间，同时要测试不同金属背板、不同安装间隙下的读取距离，保证在0-5cm的标准读取范围内能够稳定识别ISO/IEC14443协议的非接触卡，不会出现读卡失败、读卡距离过远导致的误触发问题。对于结构设计人员来说，选型这类天线时除了关注射频参数，还要重点确认天线的安装定位孔位置、引出端的方向，避免在结构堆叠时与电池、主板散热片等金属部件产生干涉，同时要预留足够的避让空间，防止天线受压变形导致铁氧体碎裂，影响磁路性能。
