与原动机配套的多功能压路滚轮结构

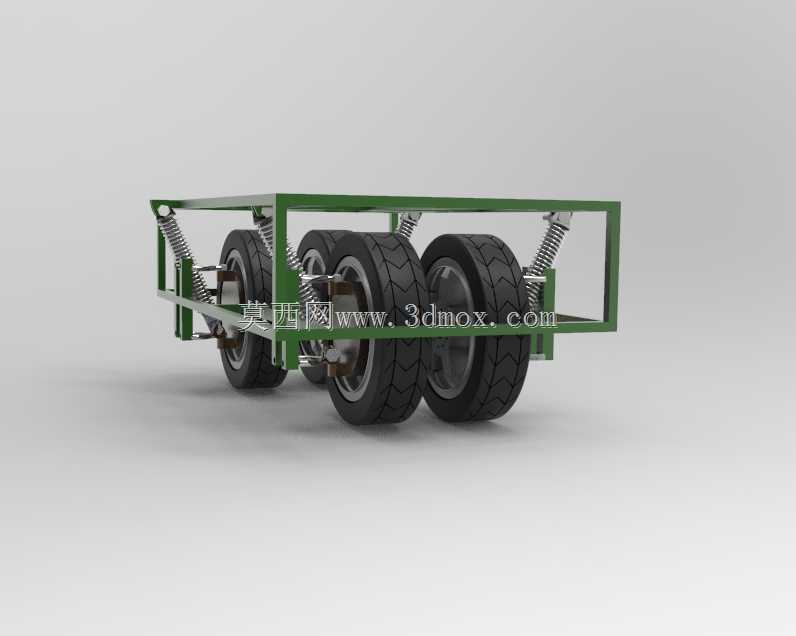

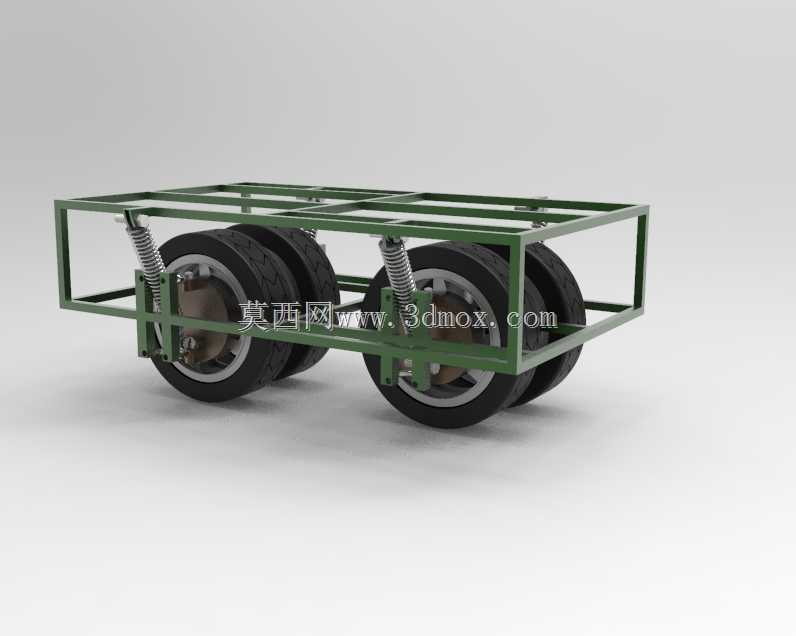

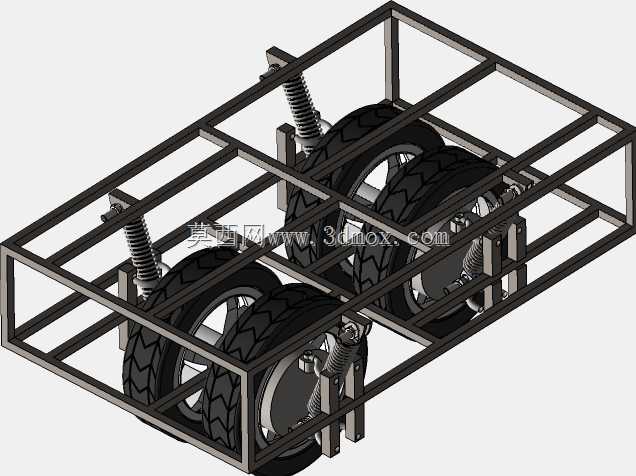

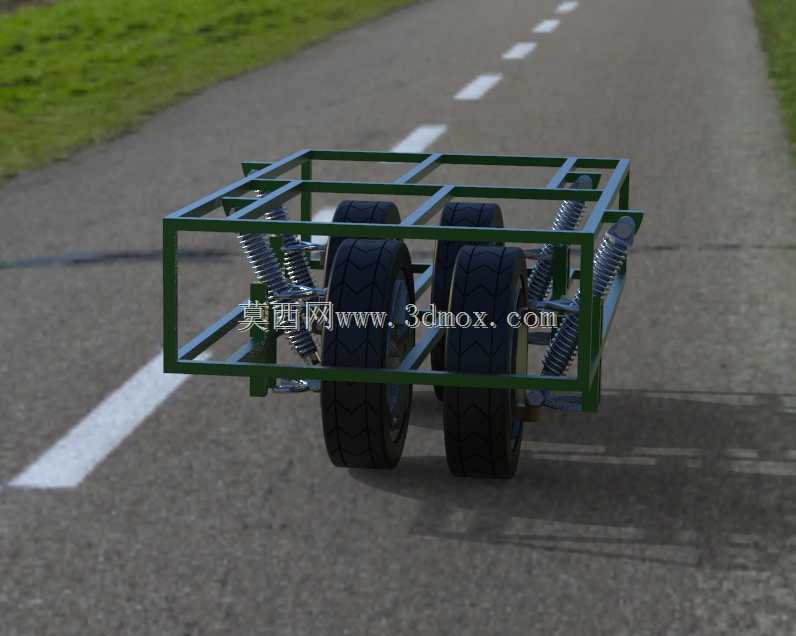

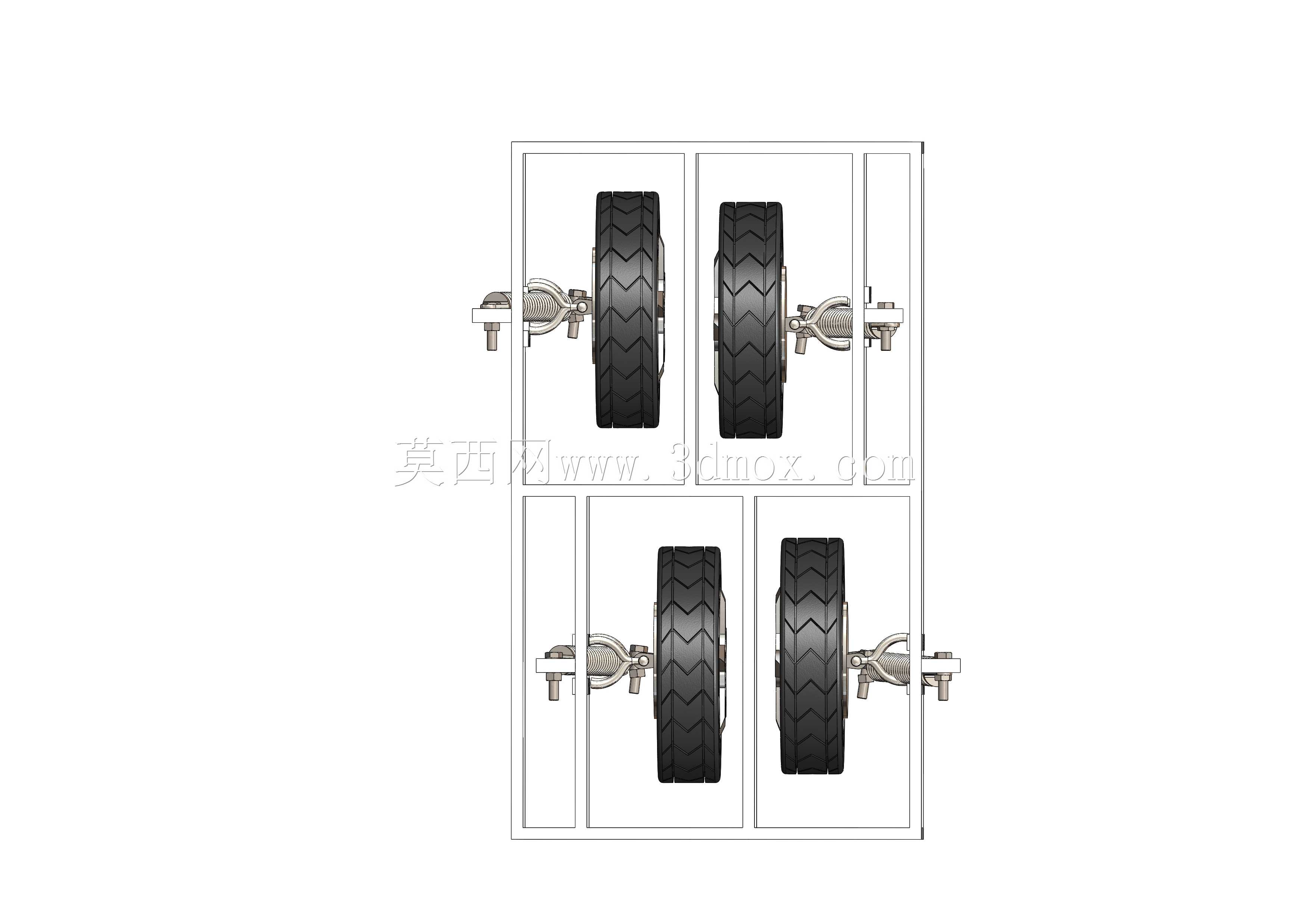

该滚轮结构主要适配小型工程作业场景，可挂载于轻型原动机尾部，完成狭窄区域的路面压实作业，常见于乡村道路修补、营区临时道路整备、小型场地基础压实等工况，弥补大型压路设备无法进入狭小作业面的短板。整体采用框架式承载结构，主体车架为矩形型材拼接而成，型材选型兼顾结构刚性与整体自重，避免挂载后对原动机后桥造成过大负载，框架的横向与纵向型材交接处采用满焊连接，保证作业过程中承受交变冲击载荷时不会出现焊缝开裂问题。行走轮组采用双排双轮布局，单轮为橡胶实心胎结构，胎面纹路兼顾压实作业的附着力与滚动平顺性，轮组通过轮轴安装在框架内侧的安装座上，轮轴与安装座之间配置耐磨衬套，减少长期作业的磨损量，降低维护频次。减震部件采用圆柱螺旋弹簧结构，对称布置在轮组上方与车架横梁之间，弹簧的刚度参数经过匹配，既能够过滤作业过程中路面不平整带来的冲击，避免刚性连接造成的车架变形，也能保证滚轮对路面施加足够的下压力，确保压实度满足作业要求。设计过程中优先考虑安装适配性，框架前端预留与原动机连接的标准挂接接口，接口尺寸匹配常见轻型动力设备的后挂装点位，无需对原动机进行额外改装即可完成挂载，挂接位置的高度经过校核，保证作业时滚轮整体处于水平状态，避免出现单侧压实度不足的问题。整体结构的宽度控制在常规轻型作业设备的通行宽度范围内，可顺利通过乡村窄路、临时施工便道等狭窄通道，框架的离地间隙满足非铺装路面的通行要求，避免作业转场过程中出现托底磕碰。轮组的间距经过优化，压实作业时轮迹重叠量合理，单次通行即可完成对应宽度路面的压实，减少反复碾压的作业次数，提升小型作业场景的施工效率。弹簧的安装位置设置有导向结构，避免作业过程中弹簧出现侧向偏移，保证减震力始终沿垂直方向传递，防止轮组出现偏磨。框架的边角位置做了圆弧过渡处理，避免转场或作业过程中剐蹭周边障碍物，也减少应力集中带来的结构失效风险。
