卡车用棘轮式紧绳锁止机构三维设计

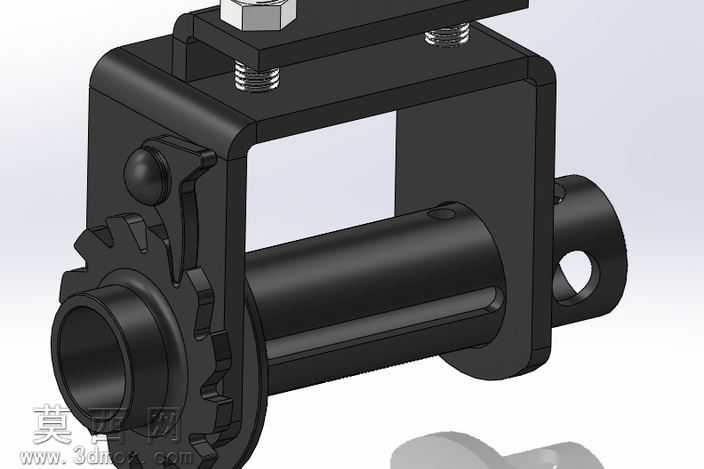

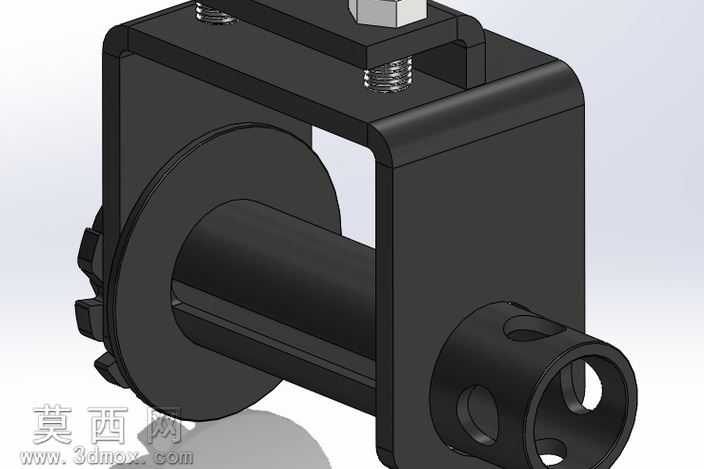

本作品为卡车货运场景使用的棘轮式紧绳锁止机构三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的公差配合要求，对每一处结构特征进行精准还原。模型整体采用框架式主体结构，主体框架为一体式折弯成型的金属支架结构，建模时通过拉伸、切除、圆角等基础特征组合，还原了支架的安装孔位、螺栓避让槽以及侧边的棘爪安装定位结构，框架顶部设置的双螺栓压紧结构，可实现机构在车辆横梁上的快速固定，建模时还原了螺栓的螺纹特征、螺母的六角外形以及垫片的压紧接触面，确保装配关系完全符合实际机械装配逻辑。核心功能部分为棘轮与卷筒的一体化结构，卷筒为中空轴类设计，侧壁开设的穿绳孔用于绑定货运绳索，端部的棘轮齿形经过参数化绘制，每一个齿的齿形角、齿顶圆角、齿根过渡都经过反复调整，确保与棘爪的啮合间隙处于合理范围，避免锁止时出现打滑或卡滞问题。侧边的棘爪组件采用铰接式安装设计，建模时还原了棘爪的复位弹簧安装位、铰接销轴的配合结构以及手动解锁的扳动凸起，通过装配体配合关系模拟了棘爪与棘轮的啮合运动轨迹，可直观演示单向锁止、反向解锁的动作逻辑。渲染阶段采用哑光黑色金属材质模拟构件的喷塑表面质感，对棘轮齿面、螺栓接触面等易磨损区域做了轻微的金属光泽提亮处理，背景采用简洁的浅灰色渐变环境，通过三点布光方案突出构件的结构轮廓与装配层次，让各部分零件的边界清晰可辨。设计思路围绕货运紧绳的实际使用需求展开，整体结构紧凑，100毫米的卷筒长度适配多数货运绳索的缠绕需求，框架式结构在保证结构强度的同时尽可能降低构件自重，棘爪的解锁操作位置设置在机构侧方，方便操作人员在车旁快速操作，避免了传统紧绳器操作时的夹手风险，所有棱角位置都做了圆角过渡处理，既符合机械加工的工艺要求，也能减少使用过程中的尖锐边角磕碰问题。模型的每一处特征都具备可编辑性，可根据不同车型的安装需求调整框架宽度、螺栓间距、棘轮齿数等参数，也可直接导出工程图用于后续的加工生产参考。
