LEMO标准同轴插座精密结构设计

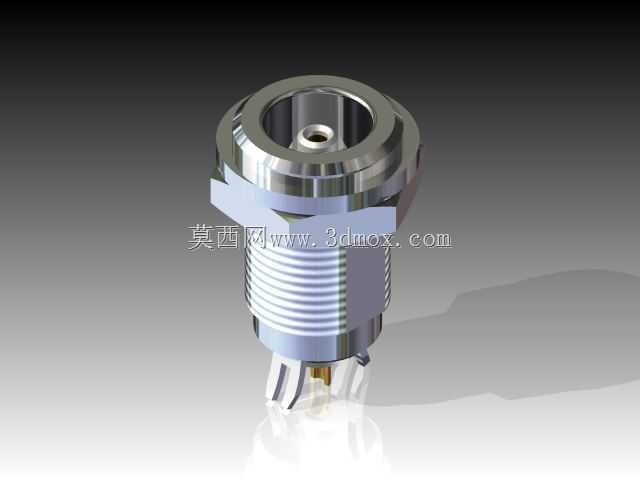

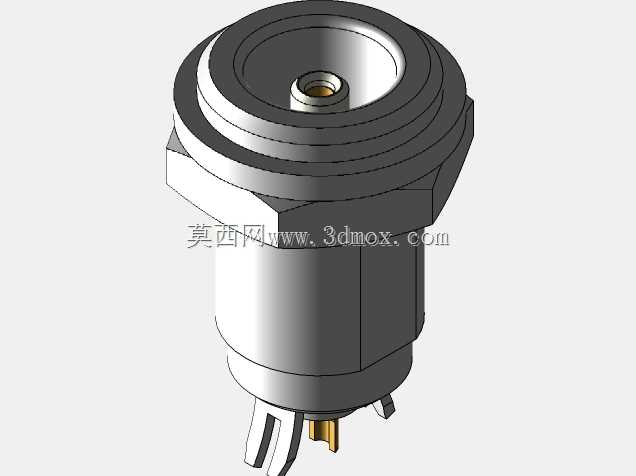

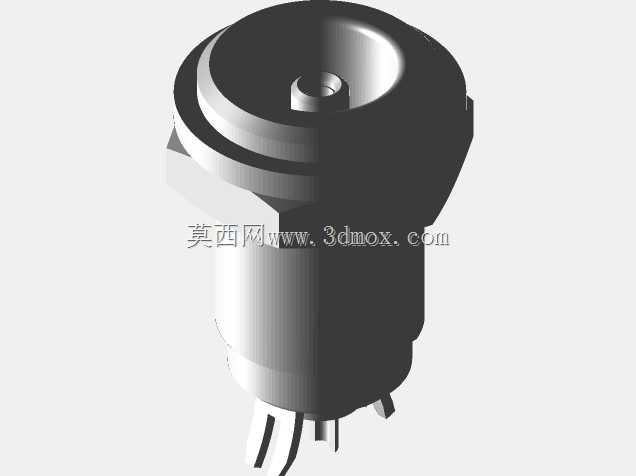

这款同轴插座是射频信号传输链路里的核心互连部件，日常在测试测量仪器、医疗影像设备、通信基站射频单元、工业高频信号采集模块里都能见到它的身影，主要负责实现同轴电缆与设备面板之间的稳固连接，保证高频信号传输过程中的阻抗连续性，降低信号反射与插入损耗。从结构设计来看，整体采用面板穿装的固定形式，主体上部为带法兰限位的金属壳体，法兰下方设置外螺纹段，配套锁紧螺母即可完成在设备面板上的固定，安装时只需在面板上开出对应直径的安装孔，将插座从面板正面穿入，背面旋紧锁紧螺母就能实现牢靠固定，不需要额外设计复杂的安装卡位，适配不同厚度的设备面板，安装边界清晰，不会和面板内侧的其他元器件产生空间干涉。接触端的设计充分考虑了高频传输的特性，内导体采用插针配合弹性接触爪的结构，插合时能和适配插头的内孔实现360度均匀接触，避免接触不良带来的信号波动；外导体的金属壳体整体采用车削成型工艺，表面做镀镍处理，既提升了壳体的抗腐蚀能力，也能起到良好的电磁屏蔽作用，减少外界电磁干扰对传输信号的影响，同时避免内部信号向外辐射产生电磁泄漏。插座尾部设计了线缆压接结构，适配对应规格的同轴电缆，剥线后将电缆内导体与插座内接端焊接或压接，外屏蔽层与尾部金属夹套压合固定，再套上热缩管或者尾部防护套就能完成线缆端的装配，装配完成后线缆与插座连接处具备一定的抗弯折能力，能应对日常设备使用过程中的线缆拉扯、晃动场景，不会轻易出现线缆脱开、接触失效的问题。在实际选型使用时，需要注意匹配对应型号的LEMO插头，保证接口尺寸、阻抗参数完全匹配，否则会出现插合不到位、信号传输异常的问题；安装过程中要保证面板安装孔的公差在合理范围内，孔位边缘无毛刺，避免安装时刮伤插座壳体的镀层，影响屏蔽效果和外观质量。这款结构的设计充分平衡了安装便捷性、连接可靠性与高频传输性能，没有多余的冗余结构，所有结构特征都服务于实际使用需求，金属壳体的棱角处都做了微小的倒角处理，既避免装配时划伤操作人员，也能提升零件加工时的良率，减少车削加工过程中的崩边问题。
