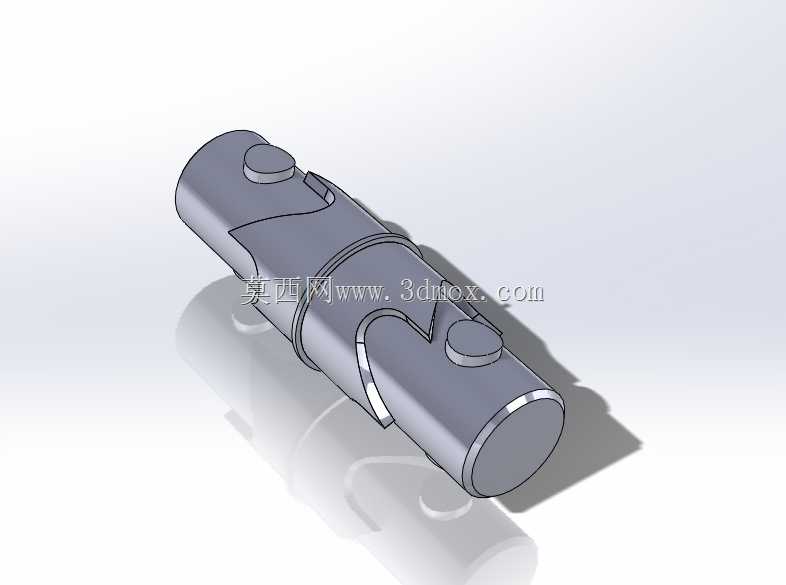

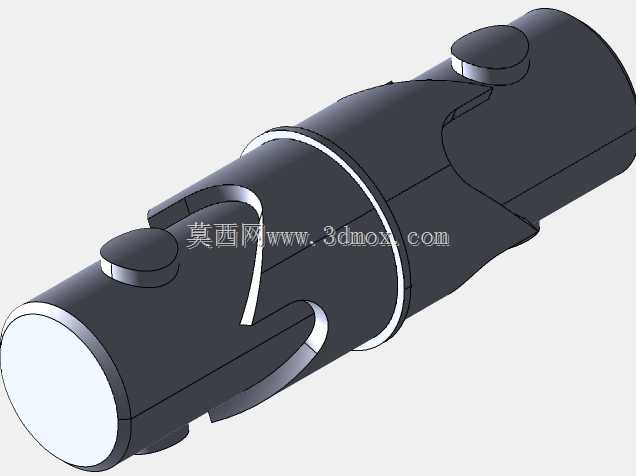

带桶形凸轮结构的往复式索引机构

项目分类:3D模型 发布时间:2021-09-22 ID:283970
  • 带桶形凸轮结构的往复式索引机构
  • 带桶形凸轮结构的往复式索引机构
  • 带桶形凸轮结构的往复式索引机构
  • 带桶形凸轮结构的往复式索引机构

在自动化装配、轻工送料以及多工位转台的间歇驱动场景里,这类带桶形凸轮轮廓的往复索引构件,是实现工位精准切换的核心执行件。不同于槽轮机构的冲击特性,该构件依靠圆柱本体上加工出的空间曲线槽,将自身的连续回转输入,转化为输出端的间歇往复转位动作,转位过程的加速度曲线连续无突变,能在中高速工位切换场景下有效降低机构振动与噪音,适配每分钟30-80次的节拍需求。从结构设计逻辑来看,构件整体采用长圆柱基体布局,输入端预留标准轴径配合段,可通过平键或抱紧结构与驱动轴直连,省去额外的传动转接件,压缩整体安装空间;圆柱面上的凸轮槽采用等宽截面设计,槽宽与配套滚子轴承的外径保持h7/H7级间隙配合,既保证滚子在槽内滚动顺畅无卡滞,又能控制反向传动间隙在0.02mm以内,满足多工位定位的重复精度要求。构件的输出端设置有定位止口与连接螺孔,可直接与转台、送料拨盘等负载构件连接,安装时需保证构件轴线与输出转台的回转轴线垂直,中心距偏差控制在±0.03mm范围内,避免凸轮槽与滚子出现偏磨,缩短构件使用寿命。在实际应用中,这类构件常配套于笔类产品的多工位装配设备,完成笔杆上料、笔芯装填、笔帽压装等工序的工位切换,也可用于小型五金件的检测分选设备,驱动检测转盘完成工件的逐工位送进。设计阶段针对凸轮曲线的选型,优先选用修正正弦加速度曲线,在转位起始与终止段设置缓冲过渡段,降低启停瞬间的冲击载荷,适配长期连续运行的工况需求;构件基体采用合金结构钢加工,表面经渗碳淬火处理,硬度达到HRC58-62,凸轮槽表面做抛光处理,粗糙度控制在Ra0.8以下,减少滚子运行时的摩擦阻力,提升构件的耐磨性能。安装边界上,构件的轴向固定采用两端轴承座支撑方式,输入端轴承选用深沟球轴承承受径向载荷,靠近凸轮槽段选用角接触轴承承受槽面传递的轴向分力,轴承座的安装面需做铣平处理,平面度不大于0.02mm,保证构件回转时的同轴度,避免运行过程中出现卡顿或异常磨损。
