大跨度木质穹顶框架结构设计

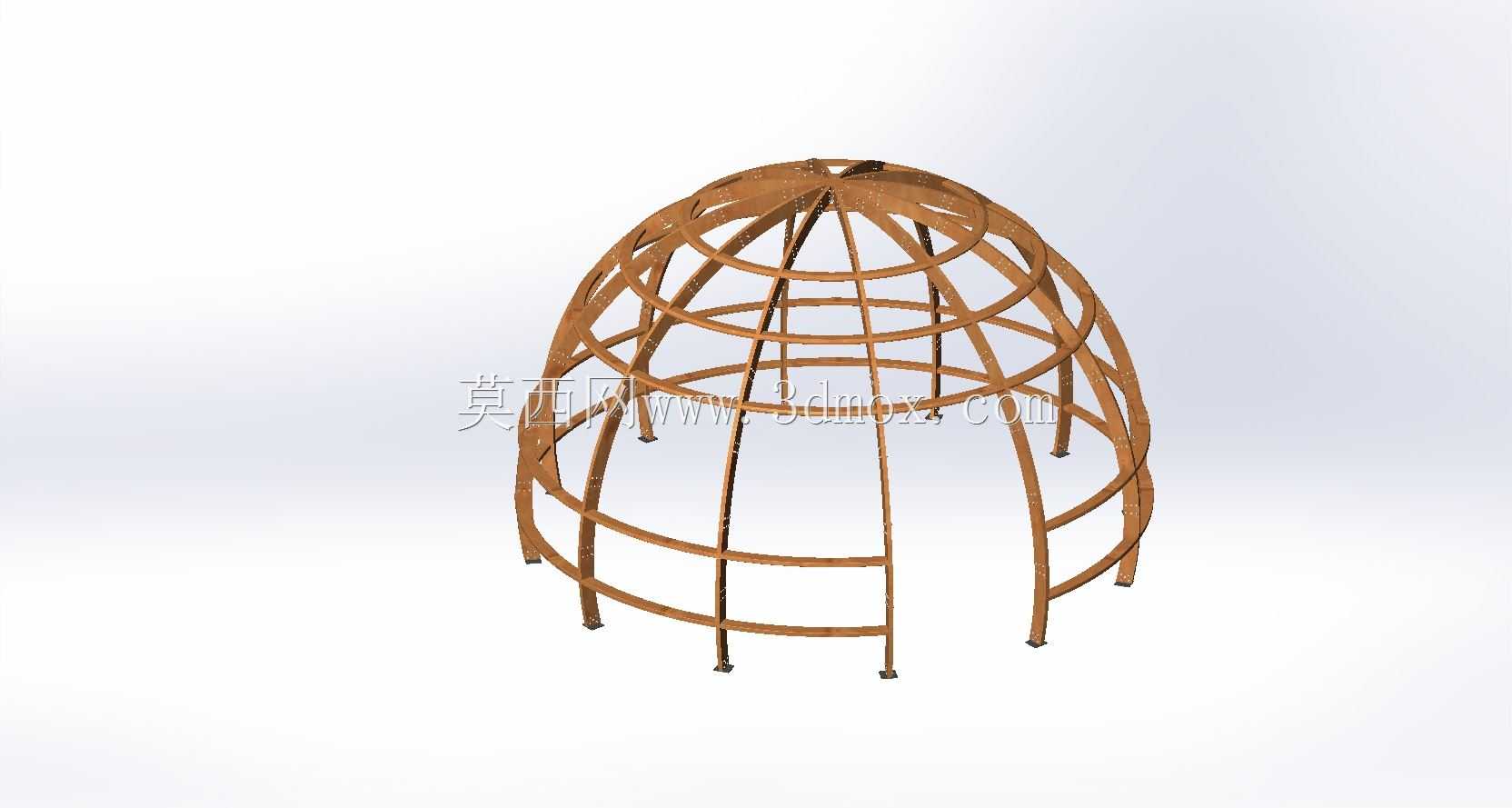

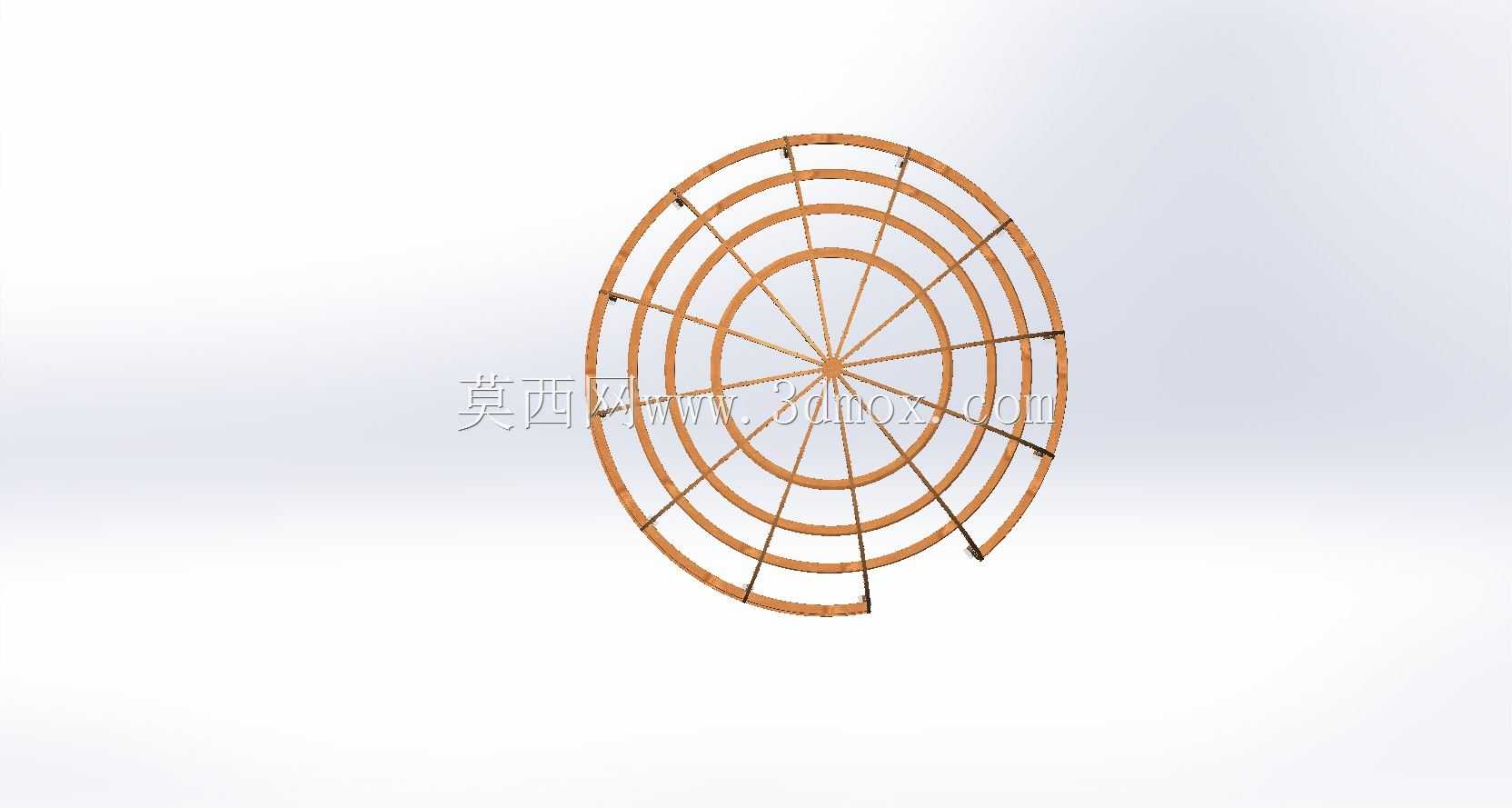

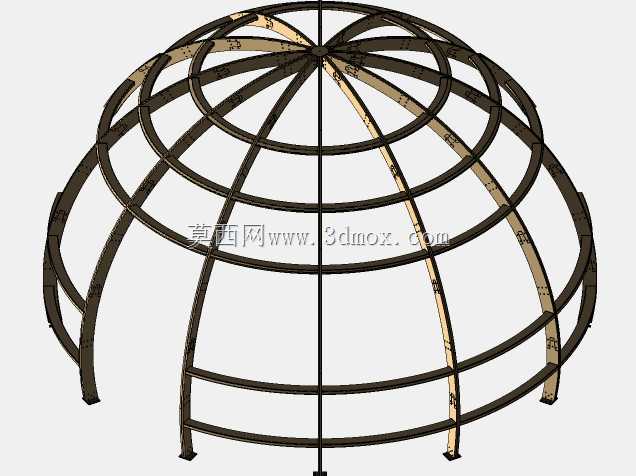

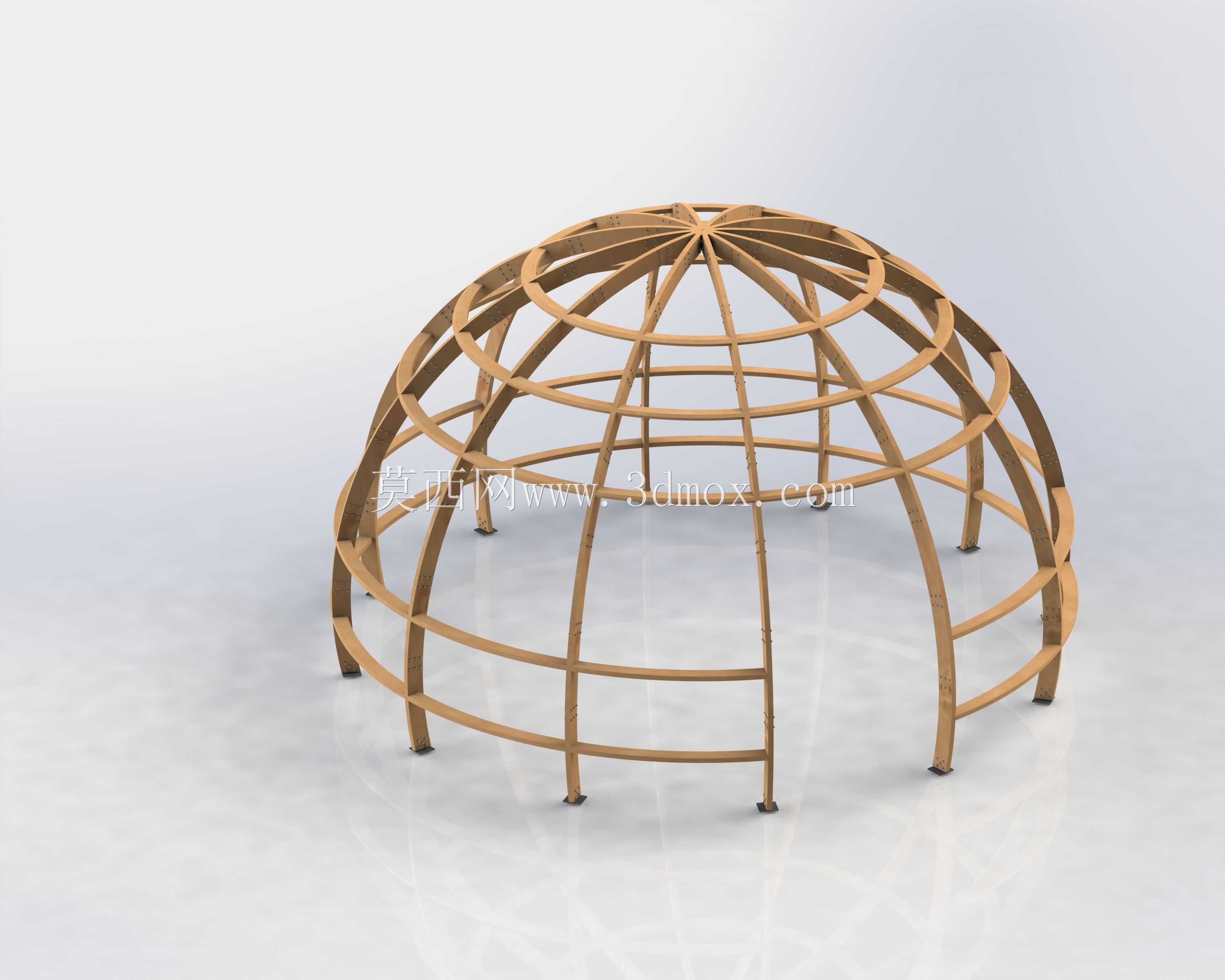

这款木质圆顶框架结构，直径6000mm、总高度3600mm，主要应用于户外景观休憩区、小型文旅配套穹顶建筑、庭院遮阳穹顶、临时展陈空间顶盖等场景，作为穹顶建筑的核心受力骨架，承担屋面铺装荷载、风荷载与积雪荷载的传导作用，无需额外复杂支撑即可实现半球形大跨度无柱空间，适配多种户外轻型建筑的搭建需求。设计阶段优先考虑木构件的受力合理性，采用径向主肋与环向箍条组合的网壳结构形式，径向主肋从穹顶顶部中心节点呈放射状均匀排布，共设置多道环向箍条沿不同高度水平连接各主肋，形成稳定的空间受力体系，每根主肋的曲率经过精准拟合，匹配半球形曲面的轮廓要求，避免构件拼接处出现应力集中。构件连接节点采用隐藏式金属连接件固定，既保证连接强度，又不会破坏木构件的外观整体性，底部支撑脚设置可调式金属底座，可适配安装基面的微小高差，同时隔绝木构件与地面的直接接触，降低潮湿环境下木材腐朽的风险。安装边界方面，该框架底部支撑点沿直径6000mm的圆周均匀分布，安装前需保证基面各支撑点的水平高差控制在5mm以内，避免框架安装后出现局部受力不均的情况；框架总高度3600mm，安装完成后内部净空高度可达3200mm以上，满足人员在内部正常活动的空间需求。环向箍条的间距经过受力验算优化，下部区域箍条间距适当缩小，抵消下部结构承受的更大水平推力，顶部区域箍条间距适当放大，减少顶部节点的构件密集度，方便顶部采光或通风构件的安装。所有木构件的截面尺寸经过抗弯、抗剪验算，在满足结构强度的前提下尽可能减小构件截面，降低整体结构自重，单根构件重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场组装，适配景区、庭院等大型设备难以进入的施工场景。框架预留了屋面铺装的安装位，可适配木瓦、防水卷材、阳光板等多种屋面材料，环向箍条上预设的安装孔位可直接固定屋面龙骨，减少现场二次开孔的工作量，同时避免现场开孔对木构件受力性能的破坏。
