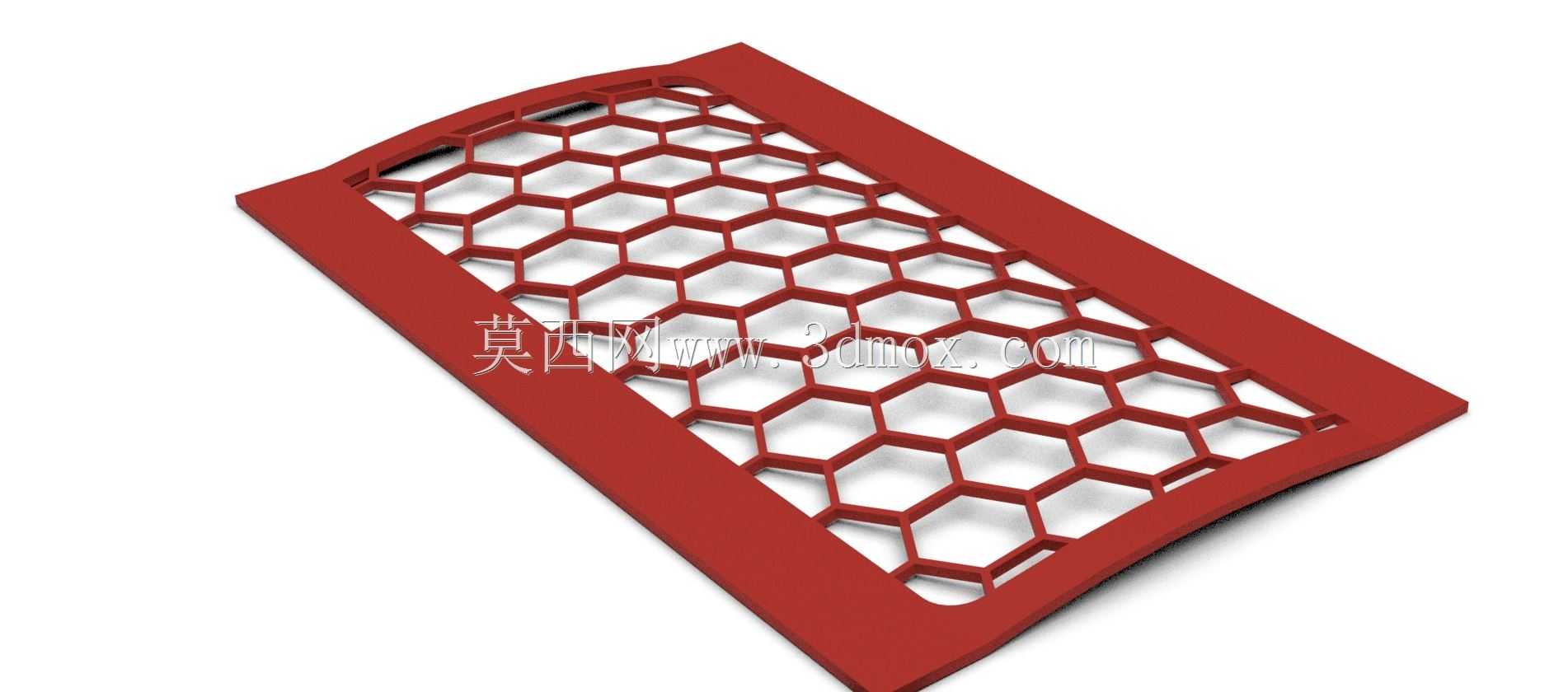

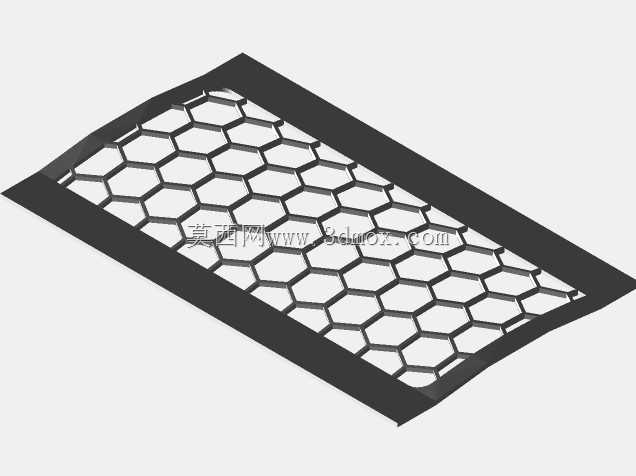

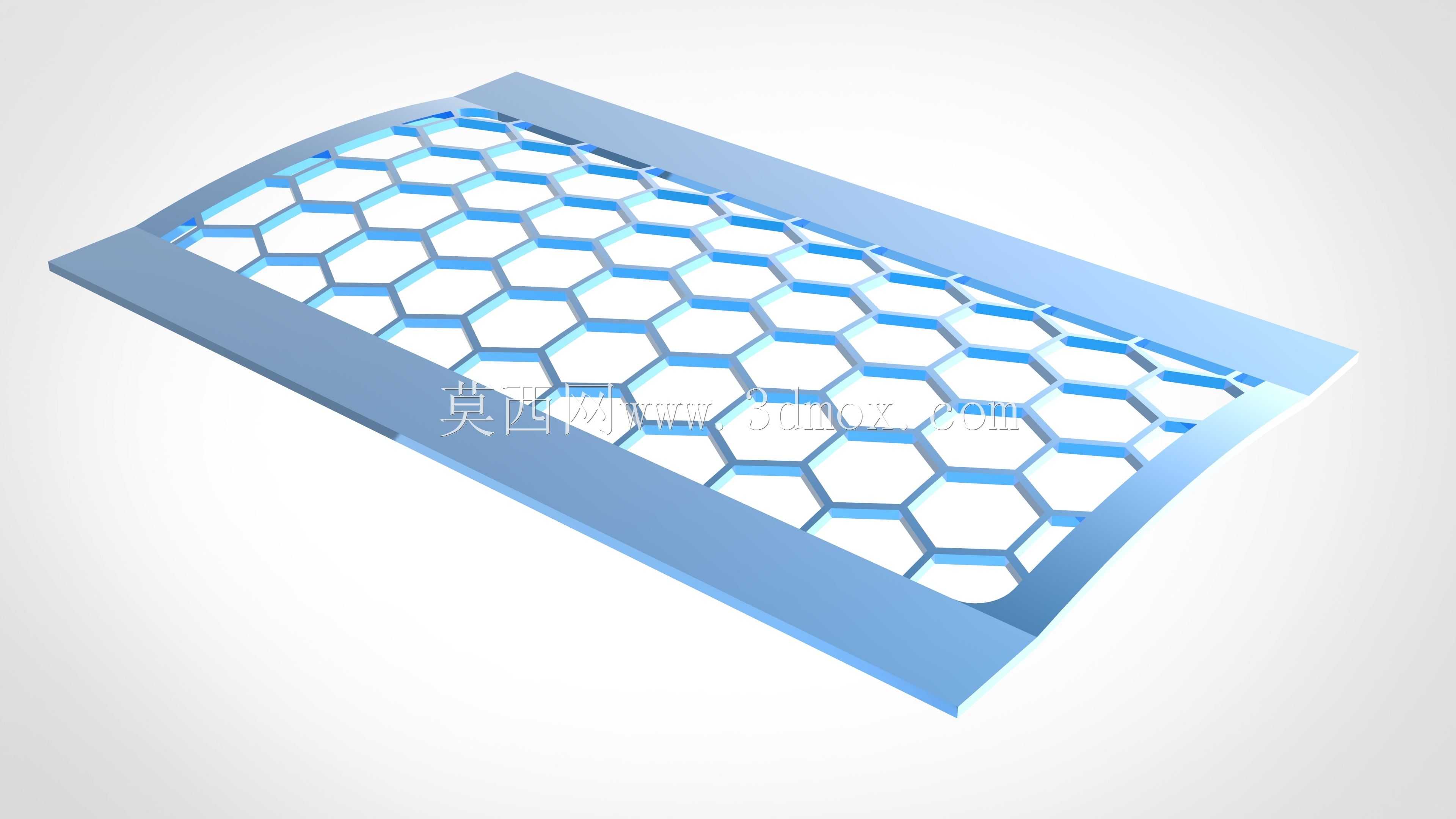

曲面适配六边形镂空网格防护格栅

这类曲面六边形网格结构，常应用在需要兼顾通风散热、异物阻隔与曲面贴合需求的设备防护场景，比如户外设备的曲面通风罩、特种车辆的侧部散热格栅、异形壳体的防尘网板等场景，相比平面网格，它能更好贴合带弧度的设备外轮廓，避免安装后出现缝隙、翘边等问题。从功能特性来看，六边形镂空结构相比方形、三角形网格，在同等开孔率下拥有更优的结构刚性，受力时应力分布更均匀，不容易出现单根筋条断裂的情况，同时六边形的开孔形态能在保证通流面积的前提下，有效阻挡尺寸大于开孔内径的杂物进入设备内部，兼顾通风效率与防护性能。设计这类曲面网格时，首先要确认安装基面的曲面曲率，先提取安装位的曲面边界作为网格的外轮廓基准，保证网格边缘能完全贴合安装面，不会出现干涉或者贴合间隙过大的问题；排布六边形单元时，要顺着曲面的UV方向做阵列适配，避免出现单元变形过大、筋条宽度不均的情况，筋条的厚度要根据实际使用场景的受力需求调整，比如作为人员可触碰的防护格栅时，筋条厚度要满足局部承压要求，避免按压变形，若仅作为通风防尘使用，可适当减小筋条厚度提升开孔率。安装边界上，网格外围设置了一圈连续的边框结构，边框宽度要匹配常用的安装固定方式，比如采用螺丝固定时，边框宽度要预留出螺丝孔的排布空间，若采用卡扣安装，边框内侧要预留卡扣的卡接位余量，边框的曲面弧度要和安装基面完全匹配，保证安装后整体贴合平整。实际建模过程中，要注意曲面网格的筋条过渡，在六边形单元的交接位置做微小的圆角处理，避免应力集中，同时要控制整体的重量，在满足结构强度的前提下尽可能优化筋条截面，减少不必要的材料冗余，针对不同的通流需求，还可以调整六边形单元的尺寸，需要更高防护等级时缩小单元内径，需要更大通风量时适当放大单元尺寸，同时对应调整筋条宽度保证结构强度。
