多规格T型喉箍紧固组件结构设计

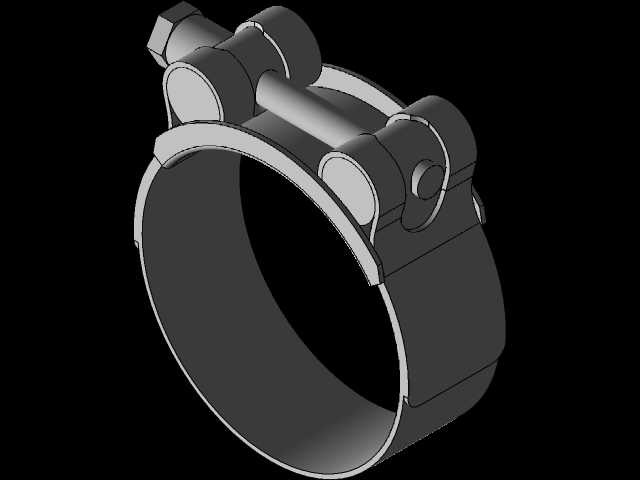

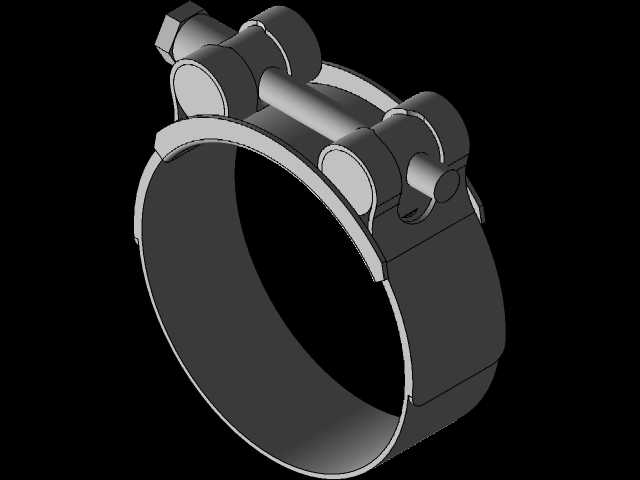

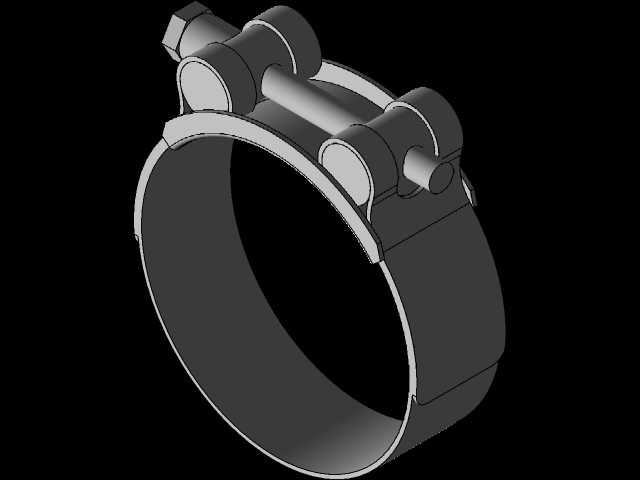

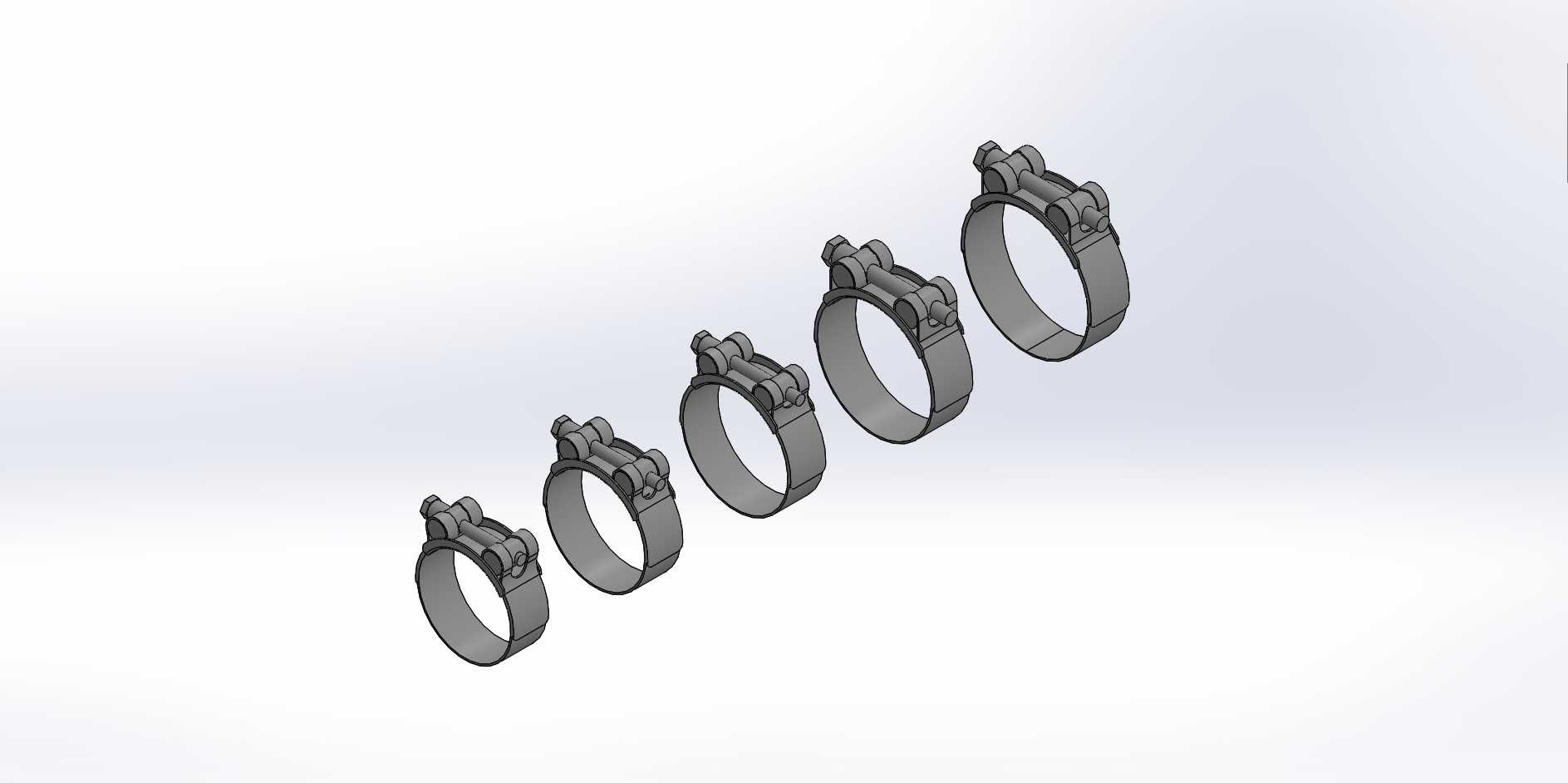

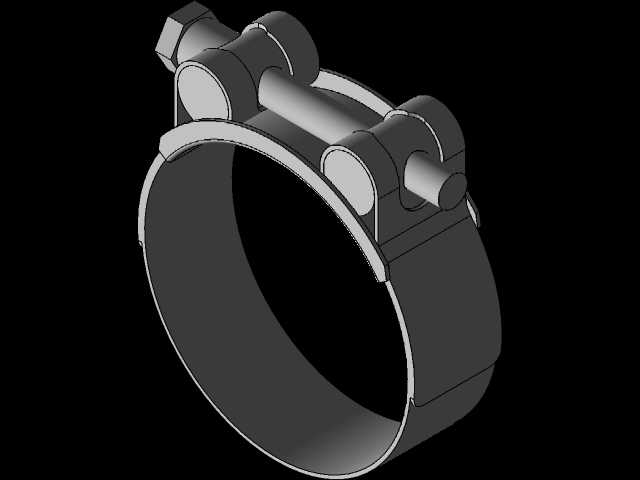

这套T型喉箍组件主要面向流体输送管路的紧固连接场景，在给排水、气动回路、低压液压管路、通风除尘管道的安装作业中应用广泛，核心作用是为软管与硬管接头的衔接位置提供均匀的径向抱紧力，避免管路输送介质时出现渗漏、松脱、移位等问题，尤其适配不同外径规格的橡塑软管、硅胶管、PVC管与金属接头的装配需求。设计阶段优先考虑了现场安装的便捷性与长期使用的可靠性，整体采用环形钢带搭配T型快锁结构的形式，摒弃了传统喉箍需要螺丝刀反复拧动的繁琐操作，T型锁扣的凸起结构可以直接用手施加扭矩完成初步锁紧，在空间狭窄、工具难以伸入的安装工位也能顺利完成装配，后续需要二次紧固或拆卸维护时，也无需额外准备专用工具，能大幅缩短管路布设与检修的作业时长。整套组件覆盖了56-59mm、60-63mm、64-67mm、68-73mm、74-79mm五个常用的管径适配区间，每个规格的喉箍钢带宽度、锁扣强度都做了匹配性调整，小规格款钢带厚度稍薄，适配小口径管路的形变特性，避免锁紧时过度挤压造成软管管壁破损；大规格款适当提升了钢带厚度与锁扣咬合齿密度，保证大口径管路在承压状态下的抱紧力足够，不会因为管路内部介质压力波动出现抱箍滑移。钢带边缘做了圆弧钝化处理，安装过程中不会划伤操作人员手部，也不会割破软管外层的防护层，锁扣位置的咬合齿采用渐进式排布，锁紧过程中钢带受力均匀，不会出现局部应力集中导致钢带断裂的问题。安装时需要注意，喉箍的装配位置要距离软管端部预留10-15mm的安全距离，避免锁紧时软管从接头处脱出，锁紧扭矩要控制在对应材质软管的承受范围内，橡胶管锁紧扭矩稍大，薄壁塑料软管则要适当降低锁紧力，防止管壁被压瘪影响介质流通效率。这套结构在建模时还原了实际生产的冲压折弯细节，钢带的弯折圆角、锁扣的咬合间隙都按照实物装配公差做了还原，可直接用于管路装配的干涉校验、工装夹具设计参考，也能作为五金配件选型的三维样件使用，在设备管路布局阶段，可以直接调用对应规格的模型装配到整体设备中，提前校验喉箍与周边零部件的安装间隙，避免实际装配时出现空间不足、喉箍与其他结构件干涉的问题。
