BNC同轴面板连接器三维结构设计

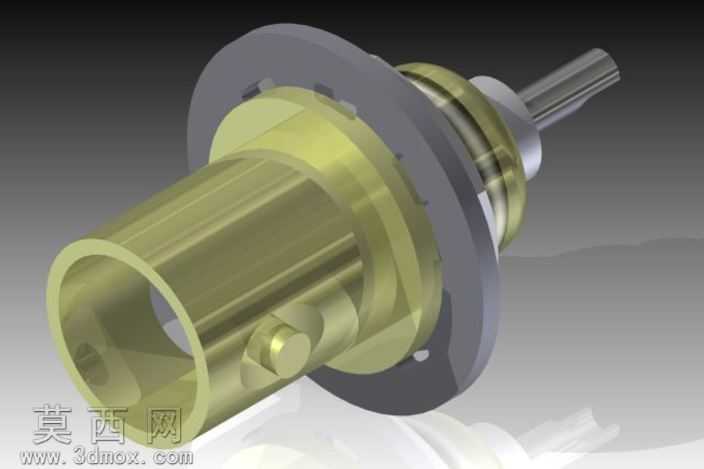

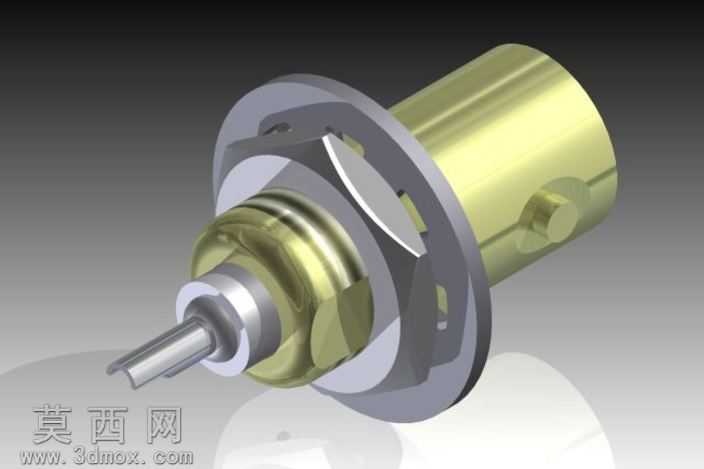

本模型为面板装配型BNC同轴插座，建模过程严格遵循射频连接器行业尺寸规范，采用Inventor软件完成全参数化三维建模，所有特征均保留完整可编辑参数，方便后续根据实际安装需求调整法兰盘厚度、插针长度、外壳内径等核心尺寸。建模阶段首先绘制插座主体的回转截面草图，通过回转命令生成黄铜材质的内导体基座与外壳主体，针对外壳侧面的定位卡扣特征，采用拉伸切除与圆角命令组合完成，保证卡扣与面板安装孔的卡接间隙控制在0.1mm以内，满足实际装配的过盈配合要求。法兰盘部分单独建模，通过圆周阵列命令均匀布置安装定位孔，孔位公差严格参照面板安装标准设定，法兰与主体外壳的连接部位添加0.2mm的焊接坡口特征，还原真实加工工艺细节。插针组件采用多段回转建模，分别构建插针接触端、绝缘支撑段与尾部接线端，绝缘支撑部位添加聚四氟乙烯材质的限位卡槽，保证内导体与外导体的同轴度控制在0.05mm以内，满足射频信号传输的阻抗匹配要求。渲染阶段采用Keyshot完成材质与场景设置，黄铜外壳赋予抛光黄铜材质，添加轻微的使用磨损纹理提升真实感，法兰盘赋予镀镍金属材质，表面设置细微的拉丝纹理，绝缘部位赋予哑光白色工程塑料材质，插针接触端赋予镀金金属材质，场景采用柔和的工作室打光方案，通过三点布光突出连接器的阶梯结构与金属质感，阴影设置为软阴影避免遮挡结构细节。模型完整还原了BNC插座的卡口锁紧结构、穿墙安装结构与内导体固定结构，所有配合面均按照实际装配公差设置，可直接用于面板安装的干涉检查、装配模拟，也可作为射频设备布线设计的配套元件使用，结构设计兼顾了信号传输稳定性与安装便捷性，法兰盘的密封槽特征可适配防水胶圈安装，满足不同使用场景的防护需求。
