1.5mm薄板拼接式可折叠烧烤格栅

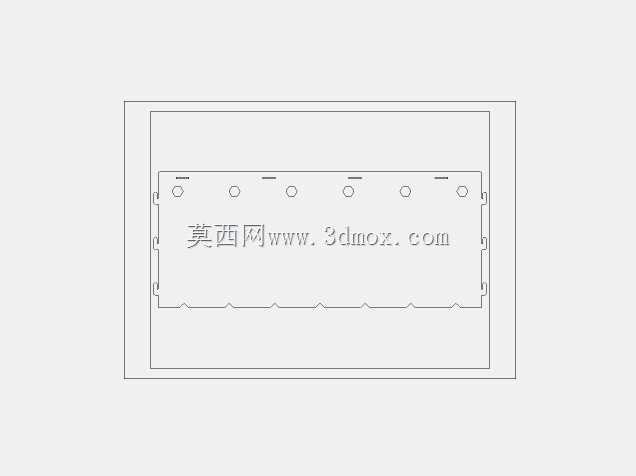

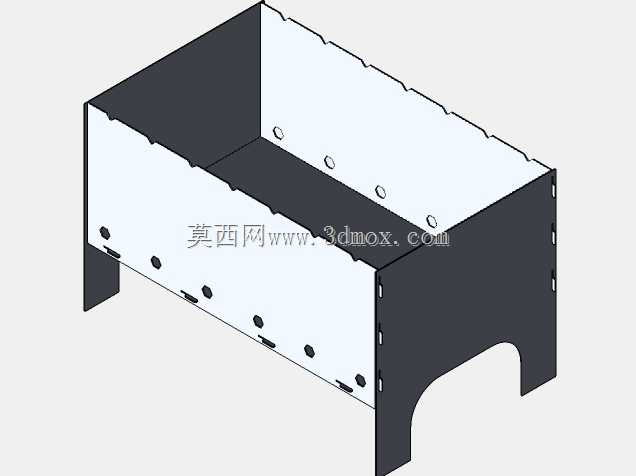

这款薄板拼接结构的折叠格栅，主要面向户外流动烧烤摊、家庭自助烧烤、露营野炊场景的炭火承托需求，替代传统焊接固定的厚重烤架，解决传统烤架收纳占比大、运输易变形、局部损坏后整体报废的痛点。整体采用1.5mm厚度的冷轧薄板做折弯咬合结构，没有额外的焊接点位与独立紧固件，所有拼接位置都靠板材自身冲裁出的卡扣榫卯互相锁合，组装时不需要额外工具，顺着板材预折的压痕依次卡入对应卡槽即可完成成型，拆卸时只需拨开侧边的锁止卡扣就能把所有板件摊成平板状态，收纳后的厚度仅为单块板材的叠加厚度，相比同容积的焊接烤架收纳体积缩小70%以上，非常适合频繁转场的流动经营场景，也能适配车载露营的有限储物空间。结构设计上，格栅的承托面做了均匀分布的冲孔，孔径控制在12mm，既可以保证炭火的氧气供给充分，避免炭火闷燃产生大量黑烟，又能防止烤串的食材碎块、木炭碎渣掉落到下方接灰区域，侧边围板的高度设置为180mm，刚好可以把常规尺寸的机制木炭、果木炭完全围挡在内，避免炭火移位掉落引发安全隐患，围板上预留的通风孔沿高度方向分三排排布，最下方一排距离底部20mm，负责进风补氧，中间两排负责调整炭火层的氧气流通量，用户可以根据烤制需求通过遮挡部分通风孔来调整炭火温度。底部支撑腿做了一体化的折弯成型，支撑腿的开档尺寸适配市面上常见的折叠桌、摆摊推车的台面预留空位，支撑腿底部做了10mm的外翻边，增大接触面积避免压坏软质台面，同时支撑腿的高度设置为120mm，让格栅底部和台面之间留出足够的隔热间隙，防止高温传导烫坏桌面漆面或者引发易燃物起火。所有板件的边缘都做了压边钝化处理，没有裸露的冲裁毛边，组装和拆卸过程中不会划伤操作人员的手部，板材拼接的锁止位置做了反向倒刺结构，组装完成后承受炭火高温也不会出现松脱散架的情况，单块板件出现烧蚀变形后，可以单独替换对应板件，不需要整体报废更换，大幅降低使用过程中的维护成本。实际使用过程中，这种折叠格栅既可以直接承托炭火放置烤串，也可以搭配不同尺寸的烤网作为焖烤炉的内膛使用，适配羊肉串、烤肠、素菜串等多种常见烧烤食材的烤制需求，因为整体没有复杂的异形结构，板材的利用率达到92%以上，生产过程中几乎没有多余的废料产生，适合批量冲压加工生产。
