PVC管件端部连接机构自动组装设备

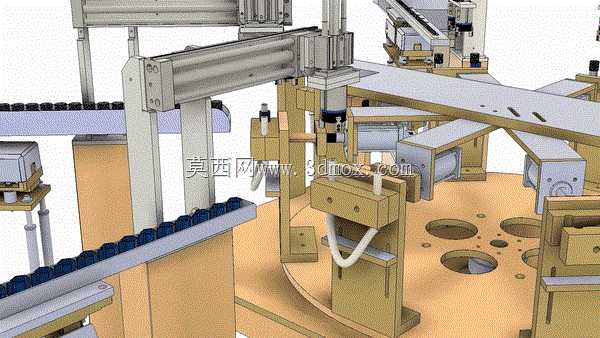

在民用给排水、市政管线、化工流体输送等领域的PVC管线布设作业中，管件与端部连接机构的装配质量直接决定管线的密封性能与承压能力，传统人工装配模式依赖作业人员的操作熟练度，不仅装配效率波动大，还容易出现密封圈错位、压装深度不足等问题，埋下管线渗漏的隐患。这套设备正是针对PVC管件端部连接工序的痛点开发，可实现待装管件、连接构件、密封配件的全自动上料、定位、压装与成品输出，无需人工介入核心装配环节。设备采用多工位转盘式布局作为核心承载结构，转盘圆周均匀分布多组适配不同管径规格的管件定位工装，每个工装对应一个独立作业工位，分别完成管件上料定位、密封件预装、连接机构对位、压装紧固、成品检测、下料输出等工序，转盘采用间歇式分度传动，每一次转动即可带动所有工位同步切换，相比直线式输送布局，大幅压缩了设备的整体占地空间，同时减少了工件在不同工位间流转的定位误差。设备两侧配置的直线振动送料槽，分别负责输送密封胶圈与金属连接构件，送料槽末端设置分料定位机构，可将零散来料逐一分离并定位到待取料位置，配合横跨在送料槽与转盘上方的多轴线性模组取料机构，可精准完成配件的抓取与转移，取料端配置的柔性夹爪可适配不同外形的连接构件，避免夹取过程中对工件表面造成划伤。压装工位采用伺服电缸作为压装动力源，可根据不同管件的装配要求精准控制压装行程与压装力，压装过程中实时反馈压力数据，当出现压装力异常时可自动触发报警，避免因配件错位导致的工件报废。在设计阶段，这套设备的安装边界充分考虑了车间现有生产线的对接需求，设备主体框架采用工业铝型材搭建，底部配置可调式支撑脚杯，可适应不同平整度的车间地面，设备的进料端与出料端预留了标准输送线对接接口，可直接接入现有PVC管件生产流水线，实现从管件注塑成型到端部连接装配的全流程自动化作业。定位工装采用快换式结构设计，当需要切换不同规格的PVC管件生产时，仅需更换对应尺寸的定位胎具，调整对应工位的作业参数即可快速完成换型，无需对设备主体结构进行大规模改动，适配多规格小批量的柔性生产需求。设备的走线与管路全部内置在框架型材内部，外部无裸露的线缆与气管，既避免了生产过程中粉尘、切削液对线路的侵蚀，也减少了人员操作时的磕碰风险，整体结构紧凑，维护点位全部设置在设备外侧，日常保养与故障排查无需进入设备内部，降低了运维的难度与安全风险。
