乳胶球类制品连续浸胶成型生产设备

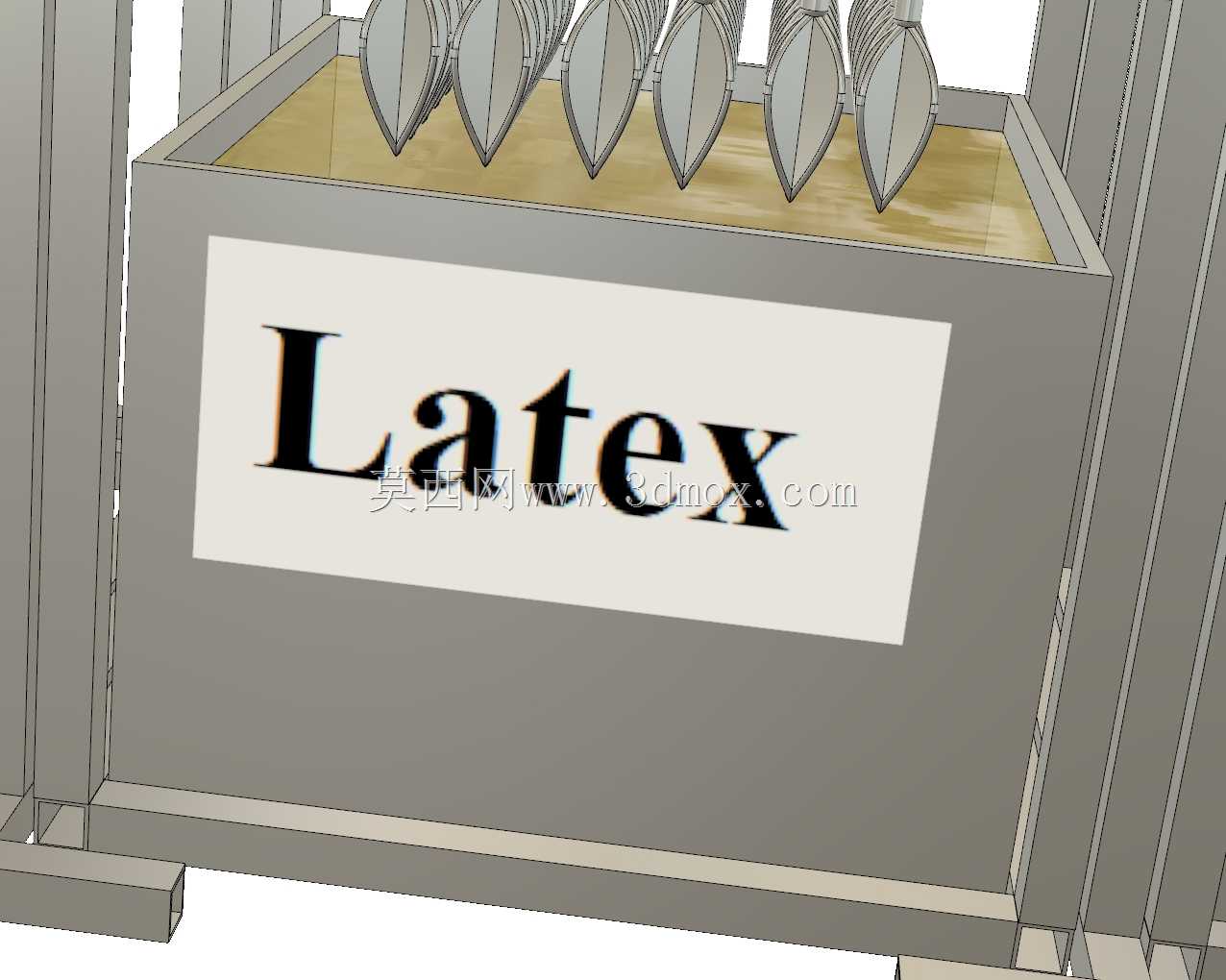

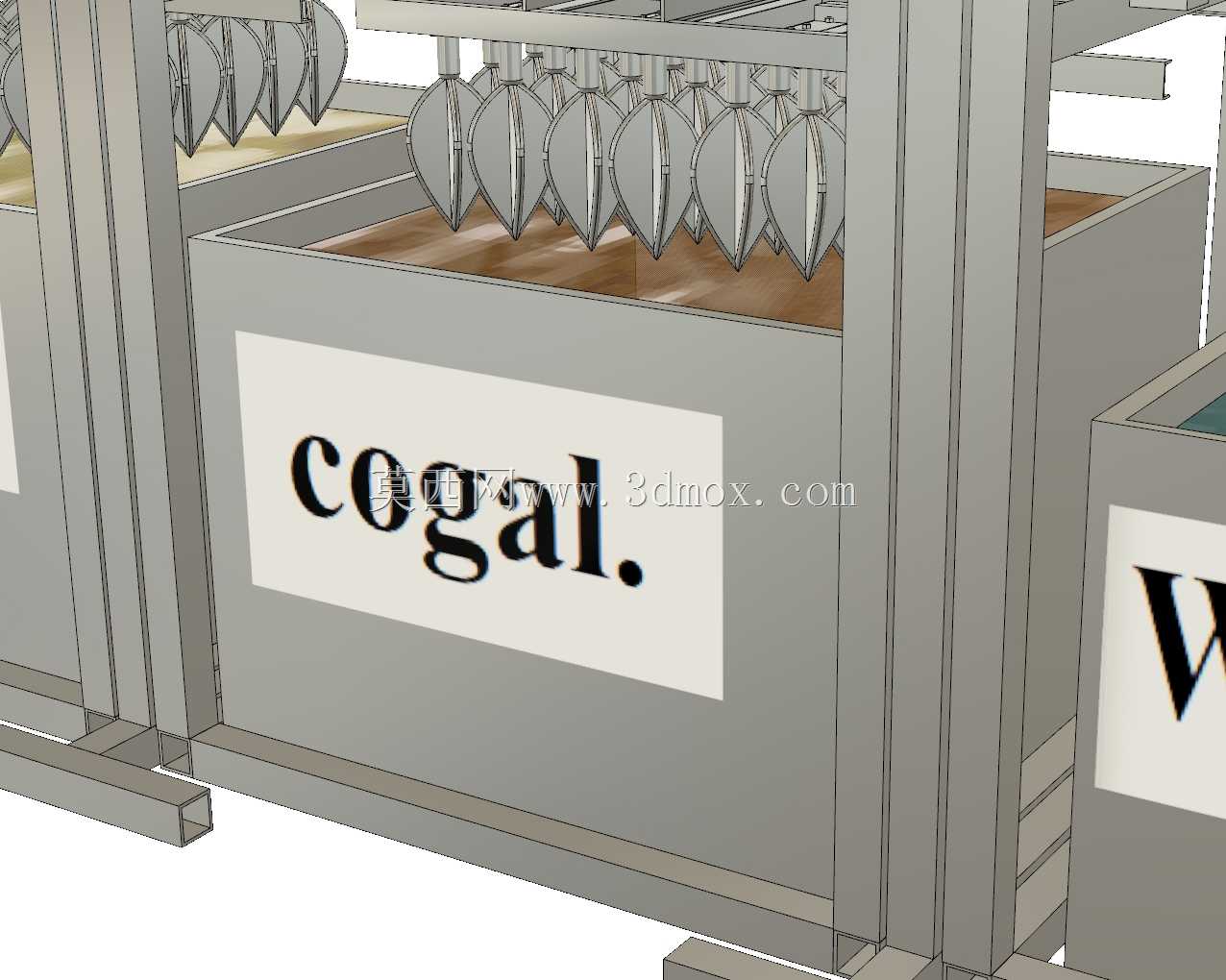

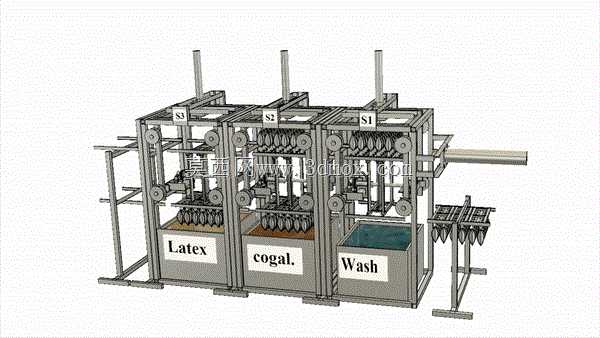

该设备面向乳胶球类制品的规模化连续生产场景，适配足球、玩具球等中空乳胶内胆的批量加工需求，可在单条生产线上完成多道核心工序的连贯作业，替代传统分散式单机作业的低效生产模式，大幅降低工序间物料转运的人力成本与半成品损耗风险。设备采用模块化多工位并排布局，沿物料输送方向依次设置乳胶浸胶槽、凝固剂槽、清洗槽三个核心工艺槽体，每个工位配置独立的模具升降传动机构与导向支撑结构，可根据不同产品的工艺参数需求单独调整浸胶时长、升降速度、槽体液位高度，适配不同壁厚、不同规格乳胶球胆的生产工艺要求。设备顶部设置统一的主传动横梁，通过链传动系统带动各工位的模具挂架做同步循环运动，模具挂架可沿垂直导轨完成升降动作，浸入对应槽体完成工艺处理后抬升，随输送链移动至下一工位，全程无需人工干预模具的转运与定位。槽体采用敞口式设计便于日常补液与清洁维护，槽体上方设置多组平行导向辊与张紧轮，保证传动链条运行平稳无卡滞，避免模具晃动导致的胶层厚度不均、产品壁厚偏差超差问题。设备出料端配置独立的接料输送架，完成全部工序的成型球胆可直接滑落至接料工位，衔接后续的脱模、干燥工序。从安装边界来看，设备整体采用方通焊接机架作为承载主体，底部设置可调式支撑脚杯，可适应车间地面的不平整工况，安装时需预留槽体维护的侧面操作空间，以及顶部传动机构的检修空间，外接动力源接入端设置在设备侧下方，便于车间管线排布。设计过程中充分考虑乳胶生产的工况特性，所有与胶液、清洗液接触的结构件均采用耐腐材质制作，传动部件设置防溅护罩，避免胶液飞溅进入传动副导致的机构磨损卡滞，各工位的传动模块采用快装式连接结构，日常维护时可单独拆卸单个工位组件，无需拆解整线传动系统，大幅缩短设备停机维护时长。
