热毯焊接加工专用自动化设备结构

　　在柔性电热制品的批量生产环节中，毯类基材的焊接工序长期存在对位精度差、压合力度不均、焊缝一致性难把控的痛点，这款热毯焊机的三维结构设计，正是针对这类生产场景的实际需求完成的整套落地化结构方案。从设备的整体布局来看，其采用立式床身作为承载主体，底部为一体式焊接箱型基座，安装时仅需保证基座底面与车间硬化地面的水平度误差控制在每米0.2mm以内，不需要额外浇筑独立设备基础，整体占地边界控制在长1200mm、宽800mm、高1500mm的范围内，能够适配多数中小型电热制品生产车间的工位排布，不会占用过多的生产线流转空间。

　　设备的核心作业单元分为上模热压组件、下模定位平台、侧边对位夹紧机构三个部分，其中上模热压组件采用多组独立加热铜块并排布置的结构，每块加热铜块都配套独立的压力传导轴，能够根据待焊接热毯的焊缝宽度、材质厚度单独调整压合行程，避免整板式压合出现的局部压力过大导致基材烫损、压力不足导致焊缝脱开的问题。加热铜块的排布间距预留了10mm的调整余量，设计人员可以根据不同规格热毯的焊缝位置要求，快速调整铜块的安装位置，不需要重新加工整套上模安装板，大幅缩减了换型调试的时间成本。

　　下模定位平台采用表面阳极氧化处理的铝合金板作为承载面，平台表面加工有纵横交错的T型槽，用于安装定位挡块，作业时操作人员只需将裁切好的热毯基材平铺在平台上，将基材边缘靠紧预先调整好位置的挡块，即可完成初步定位，不需要反复测量对位。平台侧边配套的两组气动夹紧机构，采用薄型气缸作为动力源，夹头表面包覆硅胶防滑层，夹紧行程设置为30mm，能够适配厚度在0.5mm到5mm之间的各类柔性毯类基材，夹紧力度可以通过气源处理件的调压阀灵活调整，既不会因为夹力过小导致基材在压合过程中移位，也不会因为夹力过大在基材表面留下压痕影响成品外观。

　　从设计思路的层面来看，这套结构没有追求过于复杂的全自动上下料配置，而是充分考虑了多数中小工厂的实际操作人员技能水平、设备维护成本，将核心的焊接压合精度、操作便捷性作为设计核心。设备的所有气动元件都布置在床身侧面的可拆卸护板内部，气路走线采用线槽规整排布，日常维护时只需拆开侧护板即可快速排查气路故障，不需要拆解设备的核心作业单元。上模组件的升降导向采用两组直线导轨搭配滑块的结构，导向精度控制在0.02mm以内，能够保证长期反复压合过程中，上模与下模的平行度不会出现偏移，避免出现焊缝一边熔透一边虚焊的问题。

　　在实际生产应用中，这款设备主要用于电热毯、发热地毯、柔性加热膜类产品的内部发热线固定、外层覆层焊接工序，相比传统的人工手持烙铁焊接、单工位小型热压机作业，其多焊道同步压合的结构能够将单张热毯的焊接作业时间从原来的2分钟压缩到20秒以内，同时焊缝的抗拉强度能够提升40%以上，不会出现人工焊接常见的虚焊、漏焊问题。设备的操作高度设置为距离地面900mm，符合多数操作人员的站立作业人机工程要求，长时间作业不会产生过度的肢体疲劳。

　　考虑到车间作业环境的粉尘、飞絮问题，设备的所有直线导轨、气缸活塞杆部位都配套了可伸缩的防尘护套，避免飞絮进入运动副内部造成部件磨损，延长核心部件的维护周期。加热铜块的接线端全部采用耐高温陶瓷绝缘座固定，接线部位与设备床身之间预留了足够的安全绝缘距离，避免长期高温作业出现线路老化短路的安全隐患。床身内部预留了电气控制元件的安装空间，可以根据实际生产需求配套温控模块、计数模块，实现焊接温度、压合时间的精准控制，不需要额外外置独立的电气柜，进一步压缩了设备的整体占用空间。

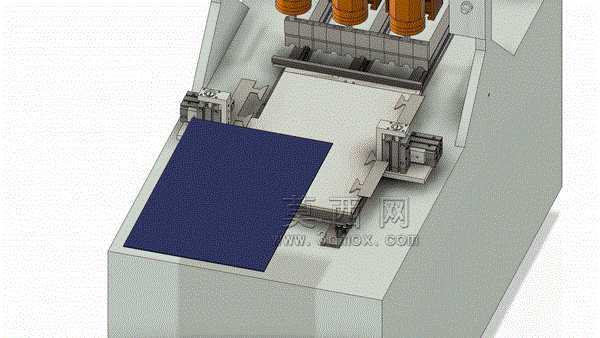

　　从结构建模的细节来看，这套三维模型完整还原了设备的所有装配关系，包括每一组紧固件的安装位置、气缸的行程限位、加热块的固定方式、导向部件的配合公差，设计人员在进行同类设备改型设计时，可以直接调用这套模型的基础框架，根据自身的产品尺寸、焊缝要求调整对应的平台尺寸、加热块数量、气缸规格，不需要从零开始搭建床身、导向、夹紧的基础结构，能够大幅缩短同类焊接设备的设计开发周期，减少前期结构验证的试错成本。模型中所有的运动部件都按照实际的装配约束做了配合关系设置，能够直接在三维软件中模拟上模升降、侧边夹紧的完整动作流程，提前排查部件运动过程中可能出现的干涉问题，避免实际加工装配后才发现结构碰撞导致的零件返工。
