快开式侧接口单筒袋式过滤装置

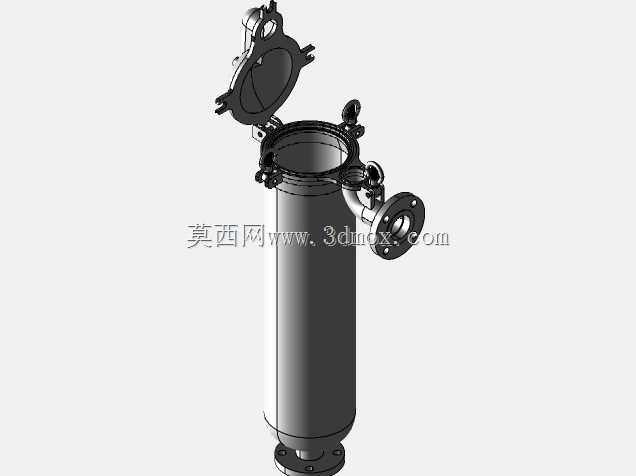

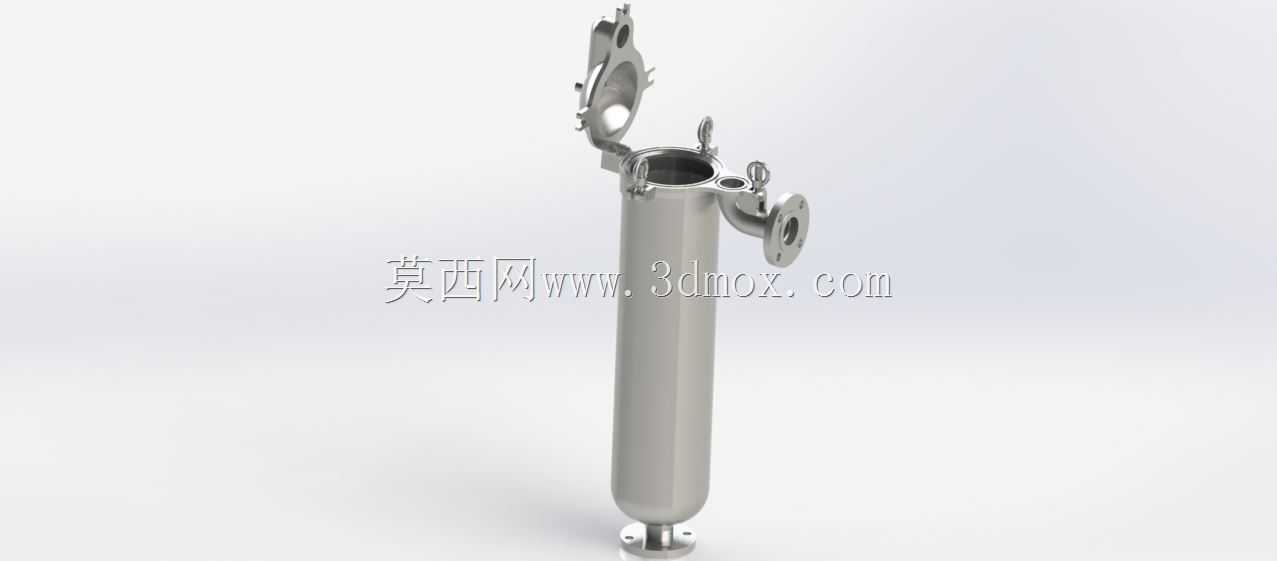

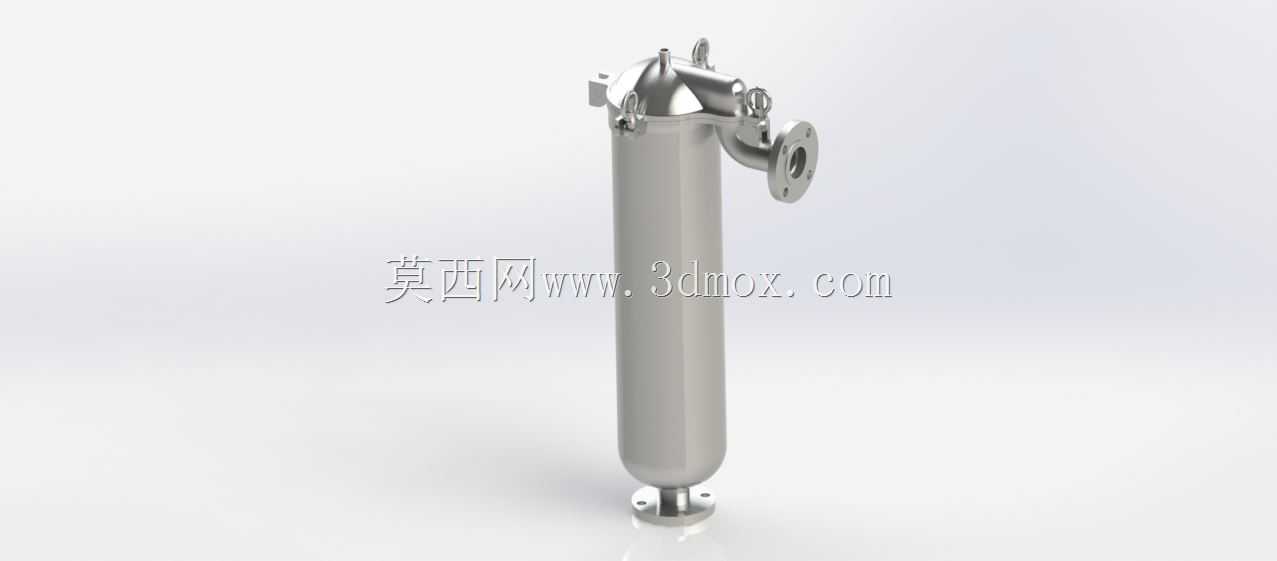

这款立式单筒结构的过滤装置，在精细化工、食品饮料、水处理等行业的流体预处理工段应用十分普遍，主要用来拦截流体介质中的固体颗粒杂质，保障后续管路设备、泵阀元件不被大颗粒杂质卡滞磨损，也能为终端成品的洁净度把控提供前置保障。从结构设计来看，整体采用细长立式圆柱筒体布局，底部做圆弧封头过渡，既可以降低筒体内部的流体死角，减少杂质残留堆积，也能在承压工况下更好分散应力，避免直角结构带来的应力集中问题，常规适配0.6-1.0MPa的工作压力区间。筒体顶部采用抱箍快开式结构，搭配铰接式压盖，不需要完全拆卸紧固件就能掀开上盖更换内部滤袋，相比法兰螺栓紧固的结构，日常运维更换滤袋的效率能提升六成以上，压盖周边的快拆吊环螺栓锁紧后，配合密封胶圈可以实现可靠的端面密封，避免带压运行时出现介质渗漏。筒体侧面设置切向进料接口与出料接口，进料口沿筒体切线方向接入，流体进入筒体后会形成旋流，靠离心力先将大比重颗粒甩向筒壁沉降，减轻滤袋的过滤负荷，延长滤袋的单次使用寿命，出料口设置在筒体上部靠近端盖的位置，保证流体必须经过滤袋过滤后才能从出口流出，避免出现未过滤的旁流通路。安装层面，筒体底部设置标准外螺纹或法兰连接支脚，可直接固定在支架或者操作平台上，安装时需要预留顶部至少一倍筒体直径的操作空间，满足开盖更换滤袋的操作需求，侧面的进出接口采用标准法兰连接尺寸，可直接对接同通径的工业管路，不需要额外做转接件适配。建模过程中对所有配合面做了公差预留，快开结构的铰接间隙、密封槽的尺寸深度都按照实际加工标准做了还原，筒体壁厚按照常规承压设备的规范取值，所有转角位置都做了工艺圆角处理，既符合实际加工的工艺要求，也能避免应力集中带来的结构失效风险。这类单筒过滤装置通常并联两台交替使用，单台更换滤袋时另一台可以持续工作，不会造成整条产线的停机，在中小型流体处理产线中，这种结构的设备占地空间小，安装灵活，运维成本低，相比多筒过滤结构投入成本更低，完全能满足中小流量工况的过滤需求。
