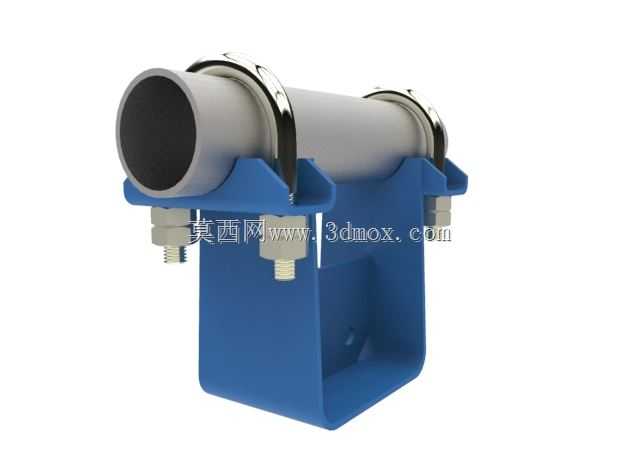

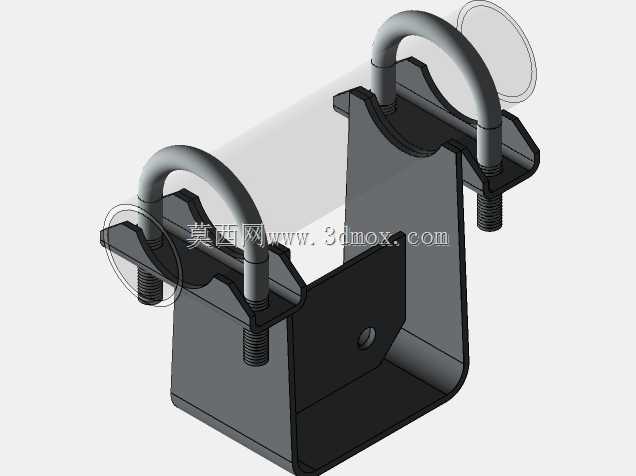

ППХ1型卡箍式管道固定支撑构件

该支撑构件主要应用于工业流体输送管路系统、建筑给排水管线、化工工艺管道布设场景中，承担管道径向载荷约束、抑制管路振动位移的核心作用，可适配常规金属圆管、硬质工程塑料管路的架空布设、墙面贴装、设备侧装等多种安装工况。从结构设计逻辑来看，构件采用分体式组合结构，下部为U型折弯成型的承载底座，底座两侧预留螺栓穿装孔位，可通过膨胀螺栓或机牙螺栓将整体构件固定在安装基面，底座上部设置两个对称的支撑托台，托台与上部卡箍配合形成完整的管道环抱约束结构。上部的双半圆卡箍采用圆弧面贴合设计，卡箍内弧面与管道外圆轮廓完全匹配，安装时卡箍跨接在管道上部，两端通过螺栓组件与下部底座的托台锁紧，锁紧过程中可通过螺栓预紧力调整卡箍对管道的抱紧力度，既可以保证管道被牢固固定不会出现轴向窜动、径向偏移，也能避免抱紧力过大导致管道外壁出现压痕损伤，针对有微量热胀冷缩位移需求的管路，还可通过调整预紧力预留合适的滑动间隙，适配管路的形变需求。从安装边界来看，该支撑构件的底座宽度、卡箍开合范围均对应适配特定外径的圆管，安装时需保证底座安装基面的平面度误差在允许范围内，避免底座安装后出现翘曲导致卡箍贴合不良，螺栓锁紧时需采用对角交替拧紧的方式，保证两侧卡箍的压紧力均匀，避免单侧受力过大导致管道局部应力集中。在实际工程应用中，这类支撑构件常沿管路走向按预设间距排布，根据管路内输送介质的重量、管路自身重量以及外部振动载荷大小调整支撑间距，对于输送高压流体、存在脉冲振动的管路，还可在卡箍与管道接触面加装橡胶减震垫，进一步吸收振动能量，降低管路振动向安装基面传递的效率，同时避免金属卡箍与管道长期接触产生电化学腐蚀。构件的折弯底座采用一体冲压折弯成型，整体结构无多余拼接焊缝，承载能力更强，在承受管道垂直方向载荷时，U型结构的侧壁可将载荷均匀分散到安装基面，不会出现局部应力过大导致底座变形的问题，卡箍部分采用圆弧过渡设计，没有尖锐棱角，安装过程中不会划伤施工人员，也不会对管道外防腐层造成意外破损。
