实验室通风系统离心式吹风机结构设计

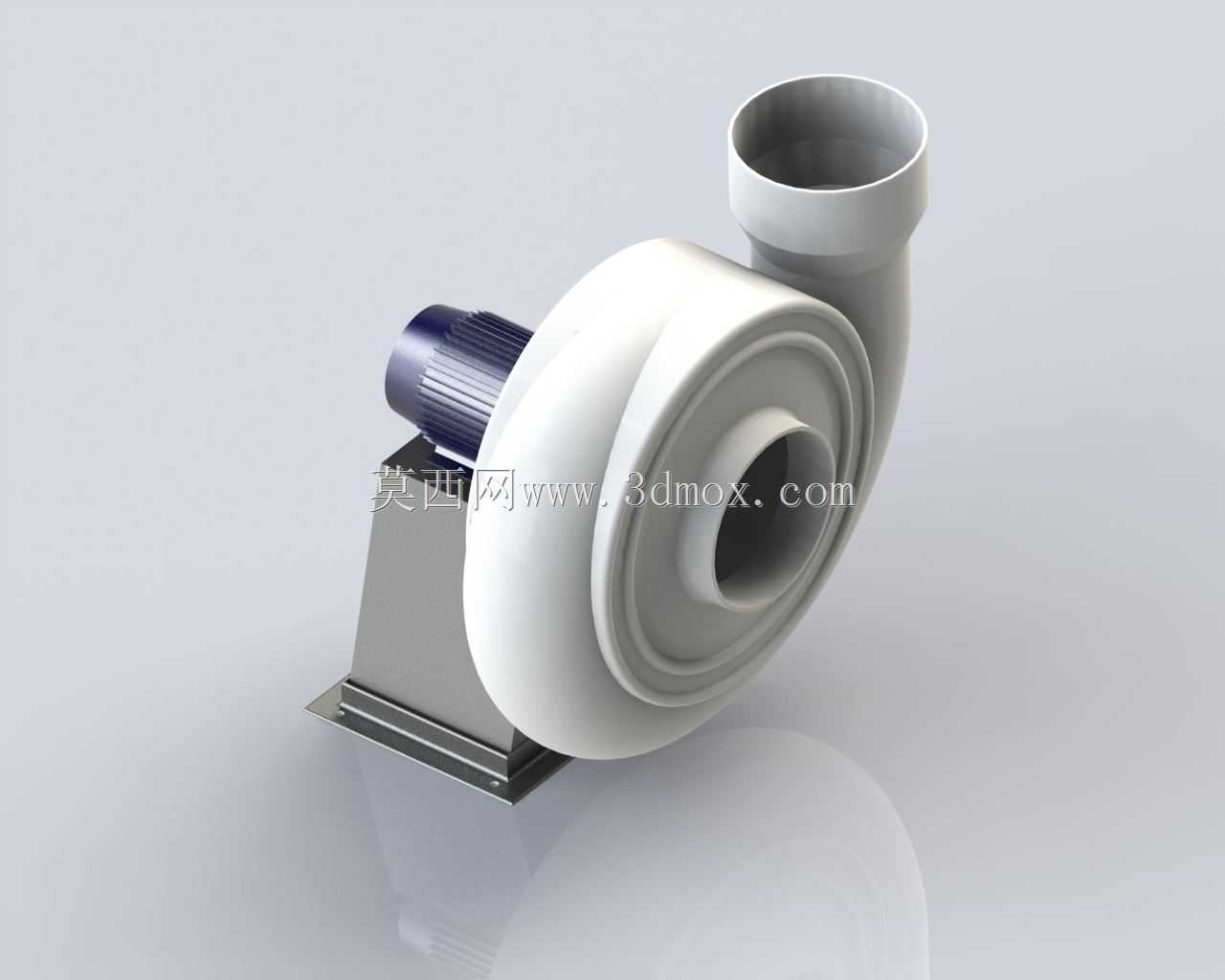

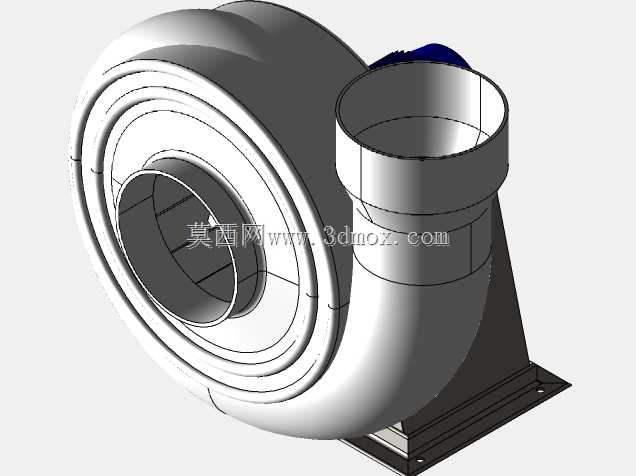

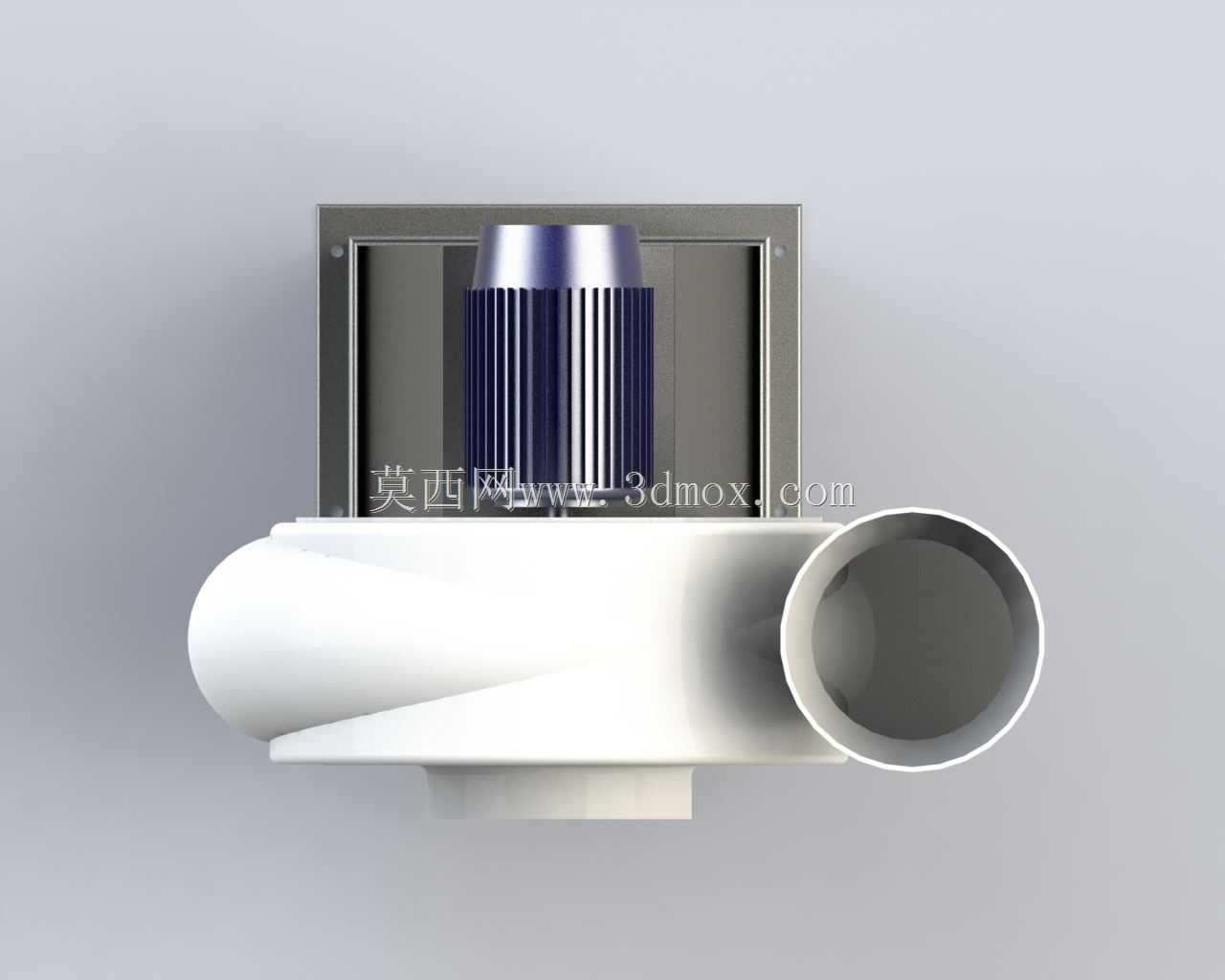

这款风机的结构设计完全围绕实验室通风场景的实际需求展开，首先要考虑的是化学储存室这类存在挥发性有害气体的空间，排风设备不能出现气流短路，也不能因为安装位置受限影响排风效率。从结构上看，风机采用离心式叶轮搭配蜗壳流道的设计，进风口设置在设备底部，可直接对接吊顶上方的排风支管，出风口采用侧向圆形接口，适配常规PVC通风管道的连接尺寸，安装时不需要额外定制异形转接件，能大幅降低现场施工的适配成本。

设计过程中优先考虑了安装边界的适配性，设备整体采用方形安装底座，预留的螺栓孔位匹配常规吊顶龙骨的加固点位，不需要额外在建筑顶板做大面积的承重改造，整体重量控制在单人可托举安装的范围内，适合实验室改造项目的现场作业条件。蜗壳部分采用大弧度渐变流道设计，能减少气流在壳体内的湍流损耗，相比普通直吹式轴流风机，在相同风压下的运行噪音更低，不会对实验室内部的作业环境造成明显的声干扰。

电机部分采用独立的散热腔结构，和过流的风腔完全分隔，即使输送的气体带有少量化学挥发物，也不会直接接触电机绕组，能大幅降低设备在腐蚀性气体环境下的故障概率。叶轮部分做了动平衡校准设计，运行时的振动幅度控制在极小范围内，长期运行不会出现连接管道松动的问题。出风口的接口处做了阶梯式限位结构，安装通风软管时可以直接卡入限位槽，配合喉箍固定后不会出现漏风问题，不需要额外打密封胶做密封处理。

在功能特性上，这款风机的风压参数适配长度10米以内的通风管路阻力，能满足单台化学储存柜或者小型化学储存室的排风需求，气流组织从储存空间下部进风、上部排出，能有效避免比空气重的挥发性气体在空间底部沉积。设备的外壳采用圆角过渡设计，没有尖锐的突出结构，在吊顶内安装时不会划破保温层或者线缆，日常维护时只需要拆卸底部的检修盖板就能清理叶轮积尘，不需要将整个设备从管道上拆卸下来，后期运维的操作门槛很低。
