双联进水电磁控制阀结构设计

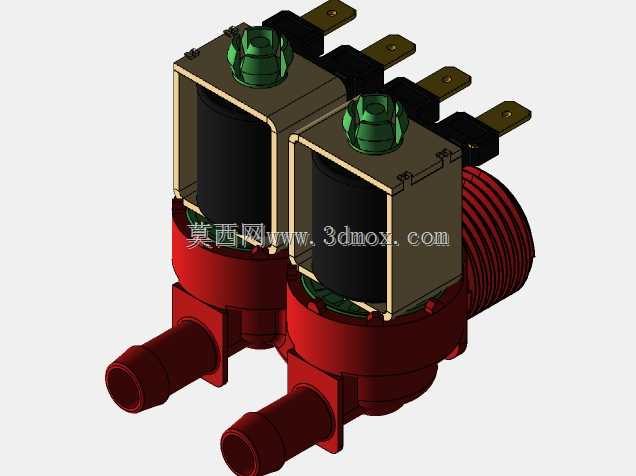

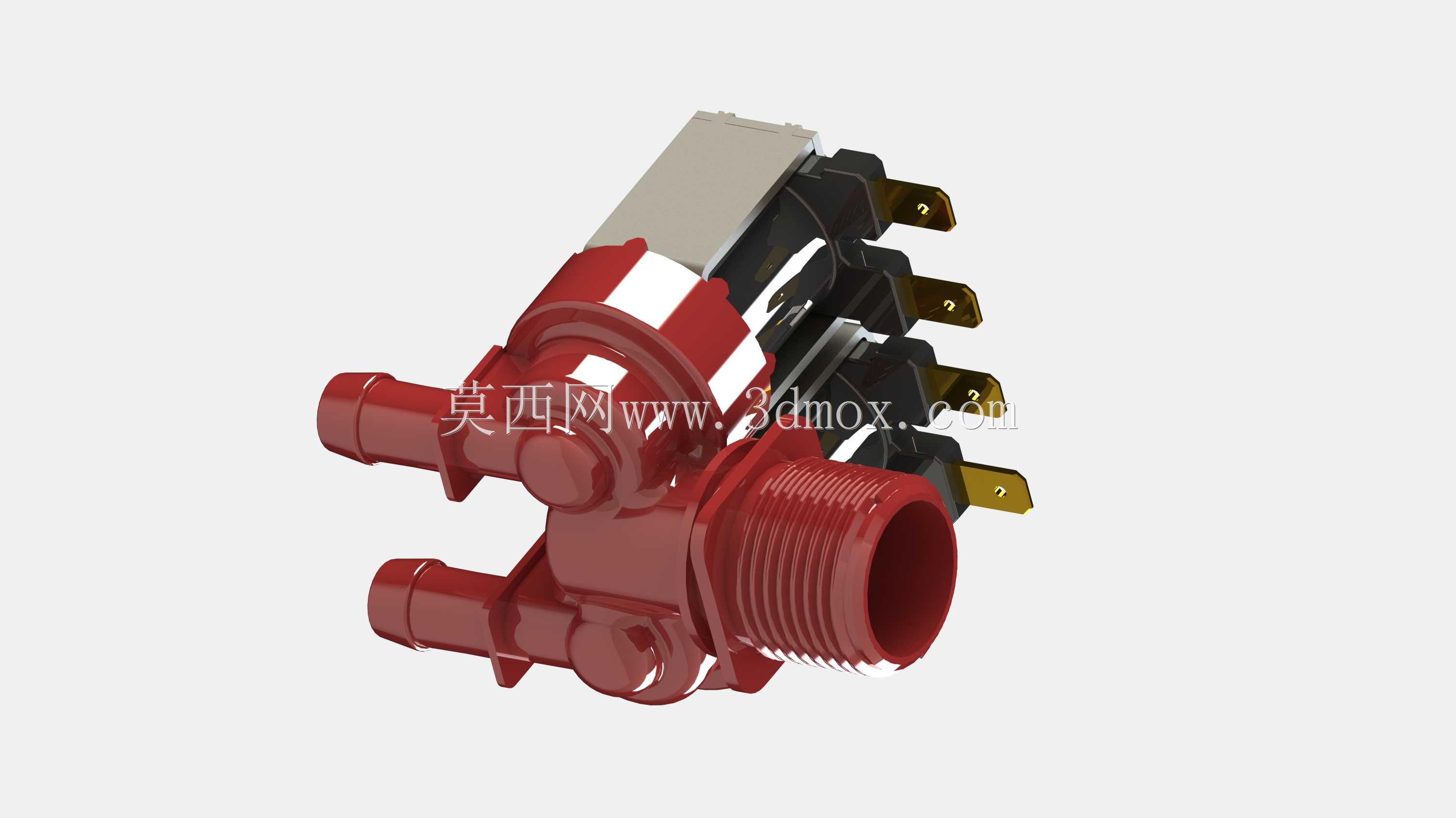

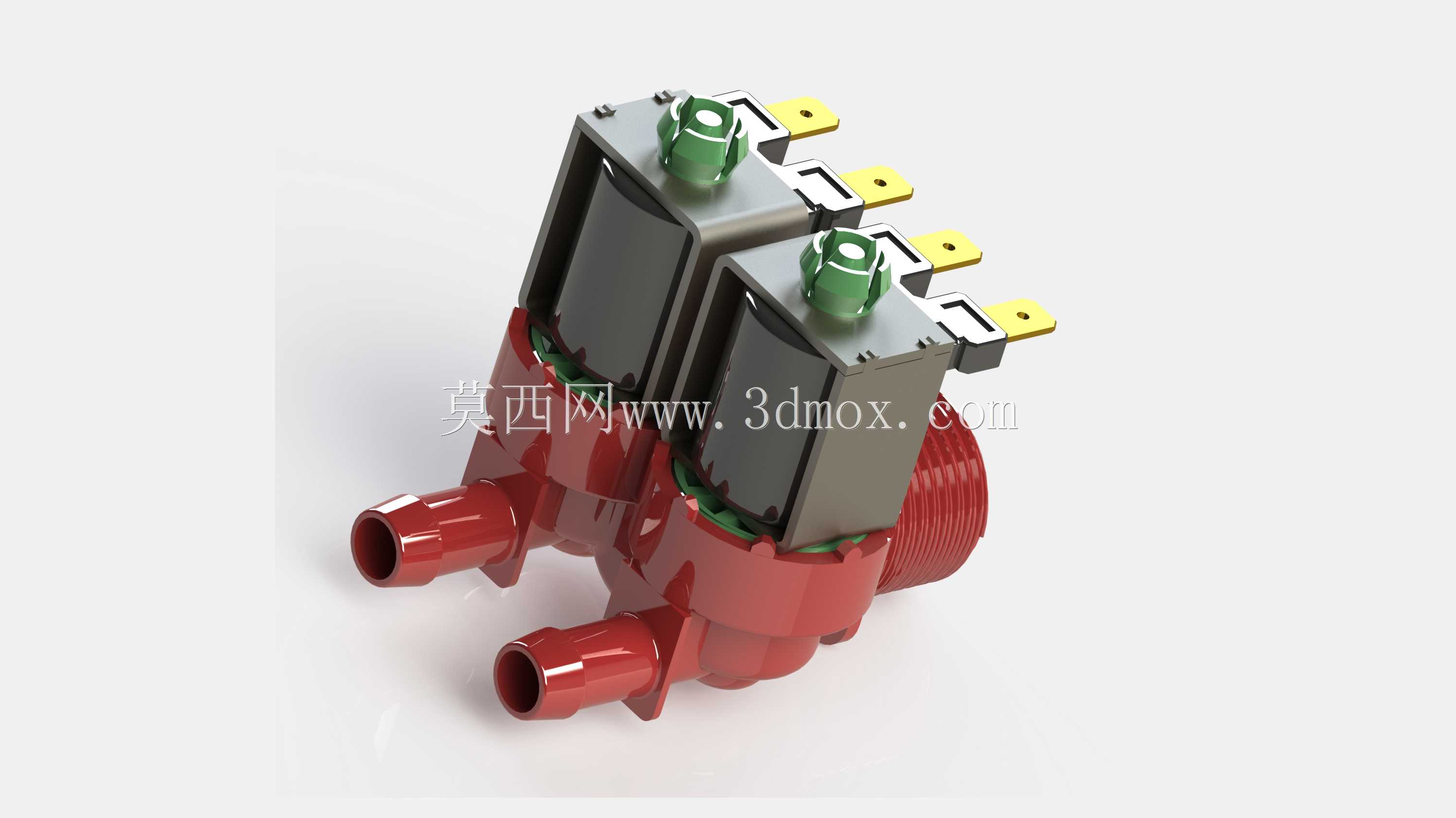

这款双联结构的进水电磁阀，主要面向家用、商用进水类流体控制场景，常见于滚筒洗衣机、商用洗碗机、即热式开水器这类需要分路控制进水通断的设备上，相比单路电磁阀能在有限安装空间内实现两路独立水路的通断控制，减少管路接头数量，降低装配环节的漏水风险。从结构设计来看，阀体部分采用耐水解的工程塑料一体注塑成型，进水端设置外螺纹接口，可直接对接设备主进水管路，两个出水端为快插式竹节接头，适配常规编织软管或塑料水管的插接安装，安装时无需额外加工接头，能提升总装环节的装配效率。电磁驱动部分采用独立模块化设计，两个电磁线圈单元分别对应一路水路的启闭控制，线圈顶部设置手动应急按钮，在设备断电检修状态下，可手动按压按钮实现水路临时导通，方便排查管路堵塞、水路泄漏类故障，线圈接线端采用插片式接线端子，接线时直接插装对应供电端子即可，无需螺丝紧固，适配自动化产线的快速装配需求。设计过程中重点考虑了安装边界的适配性，整体安装固定位预留了与设备安装板匹配的卡扣结构，安装时无需额外打螺丝固定，可直接卡入设备预设的安装卡槽内，整体外形的长宽高尺寸控制在常规进水阀的安装尺寸范围内，可直接替换同规格单路加单路组合的电磁阀方案，无需修改设备原有安装腔体的结构。功能层面，该阀采用常闭设计，线圈未通电时，阀体内的密封阀芯在弹簧压力下封堵水路，实现水路截止；对应线圈通电后，电磁力驱动阀芯抬升，对应水路导通，两路水路可独立控制，可实现单路进水、双路同时进水的不同工作模式，匹配设备不同工况下的进水需求，比如洗衣机的预洗进水、主洗进水的分路控制，无需额外增设分水阀件。密封结构上，阀芯与阀体的密封面采用平面密封结构，相比锥面密封对加工精度的容错率更高，长期通断工作后密封面磨损均匀，能有效延长使用寿命，同时阀体内部的流道做了圆弧过渡处理，减少进水时的水流紊流，降低进水过程中的水流噪音，提升设备使用体验。
