21型弹性体泵用机械密封结构

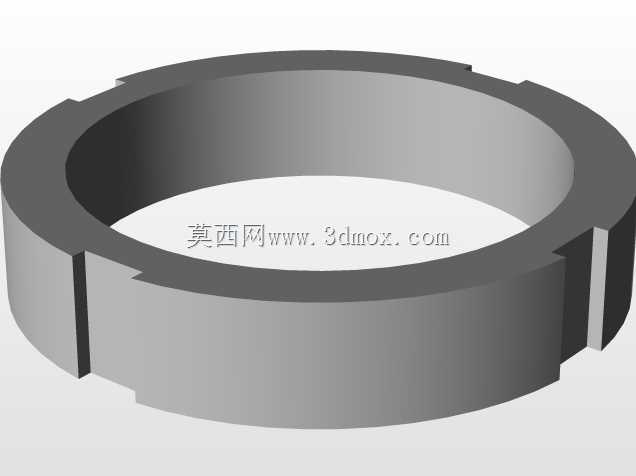

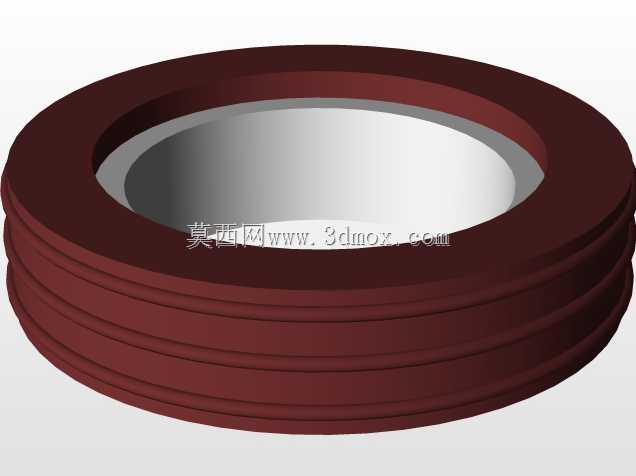

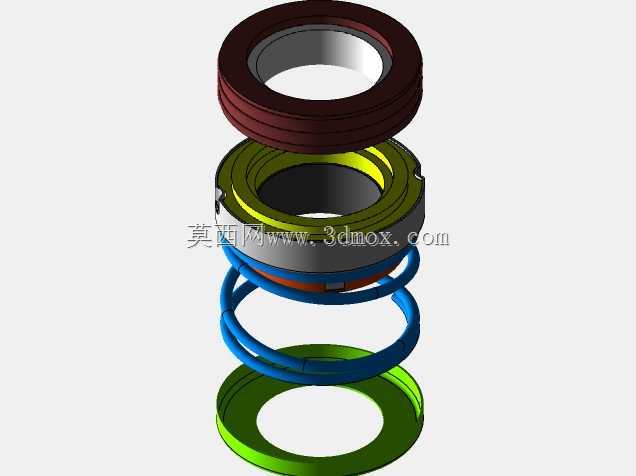

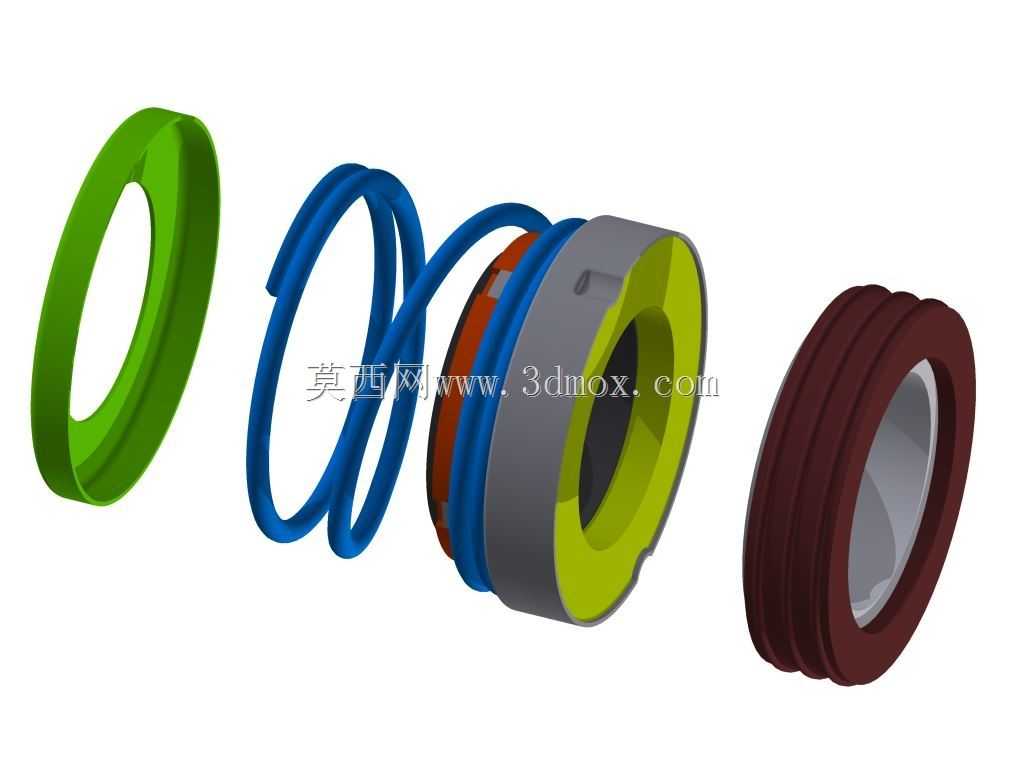

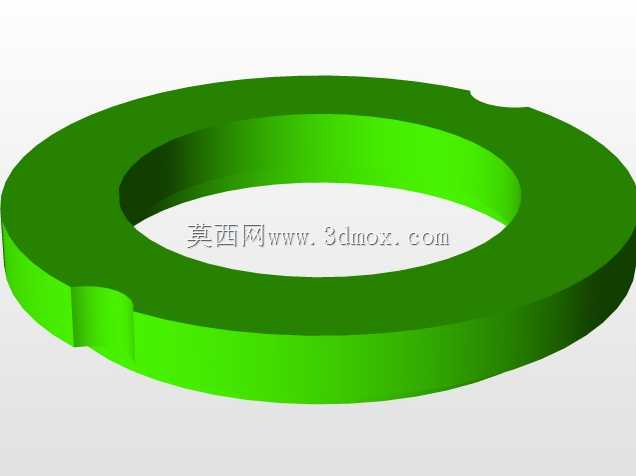

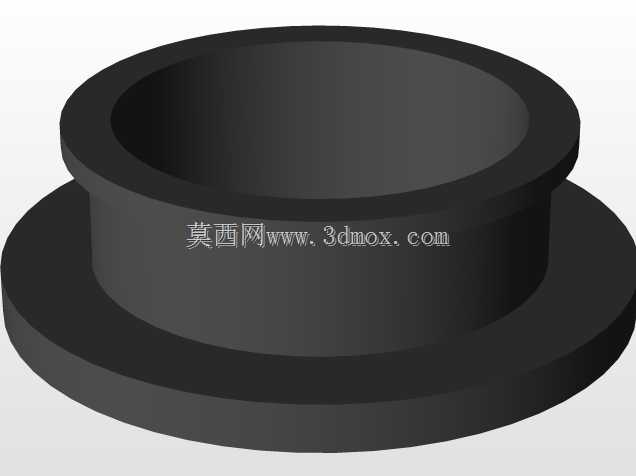

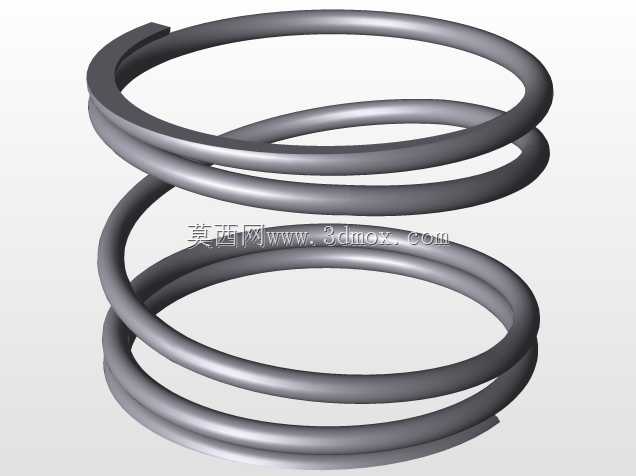

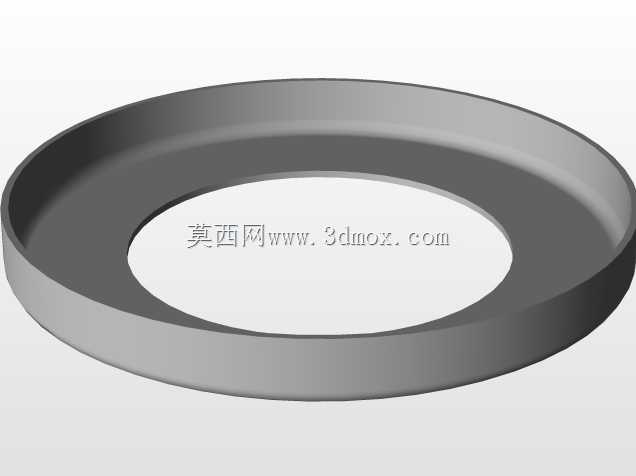

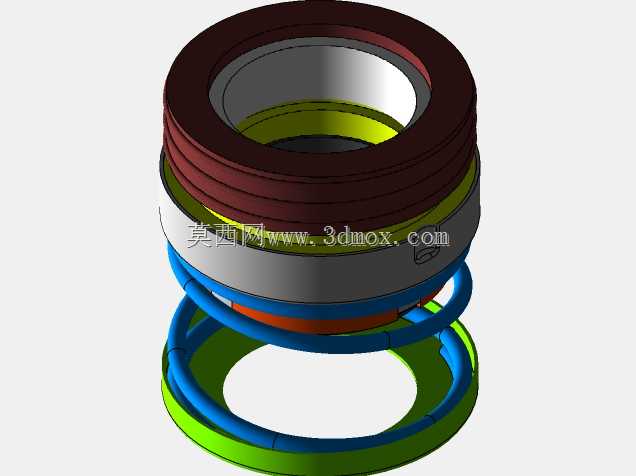

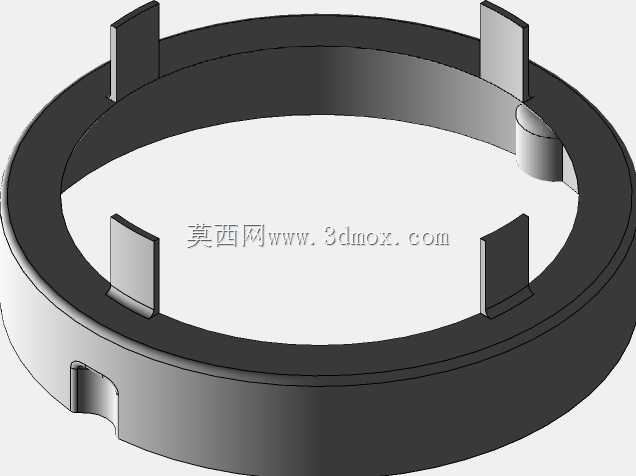

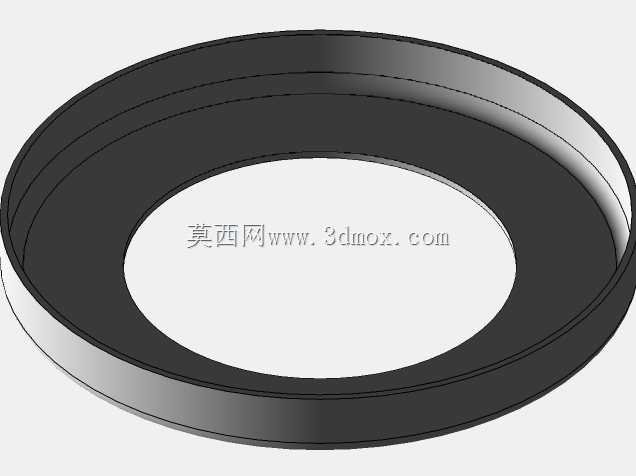

在给排水、暖通循环、化工流体输送等场景的离心泵、管道泵运维与选型中，轴端密封是决定泵组长周期无泄漏运行的核心部件，这款21型弹性体机械密封，正是针对中小口径清水泵、冷热水循环泵的轴封需求设计的接触式密封结构。整套密封组件沿泵轴轴向依次排布，从介质侧到大气侧分别为静环组件、动环组件、传动弹簧、辅助密封圈与压装定位环，各部件的配合公差直接决定密封面的贴合稳定性。设计过程中优先考虑了安装便捷性，整套组件为集装式预组装结构，无需现场拆分调校动环静环的平行度，安装时只需将组件整体套入泵轴，推至密封腔端面后锁紧定位顶丝即可，大幅降低现场安装的技术门槛，避免因人工装配误差导致的密封偏磨、早期泄漏问题。弹性体静环采用改性橡胶材质包覆硬质密封环，既可以通过橡胶的弹性形变补偿密封腔端面的少量形位公差，也能在泵组启停产生轴向窜动时提供缓冲余量，避免硬质密封环受刚性冲击碎裂。动环部分采用硬质耐磨材质与静环密封面形成摩擦副，摩擦副端面的平面度控制在0.0009mm以内，表面粗糙度达到Ra0.1，保证运转过程中密封面之间形成稳定的液膜，既减少摩擦磨损量，也能阻断介质沿轴向泄漏。传动弹簧采用大旋绕比的圆柱螺旋弹簧设计，均匀布置在动环座周向，提供稳定的轴向压紧力，即使弹簧长期接触输送介质出现轻微腐蚀，也能保证压紧力均匀作用在动环端面上，避免偏磨。安装边界方面，这款密封适配的轴径范围覆盖常规小型泵的常用轴尺寸，密封组件的轴向安装长度根据轴径不同匹配对应尺寸，安装时需保证泵轴的径向跳动量不超过0.05mm，密封腔端面与泵轴的垂直度公差不超过0.03mm，避免运转过程中密封面出现周期性开合导致泄漏。实际应用中，这类弹性体机械密封可适配0-120℃的清水、弱腐蚀性流体工况，工作压力上限为1.6MPa，线速度不超过10m/s，完全覆盖民用给排水、工业循环水、小型暖通泵组的工况需求。相比传统填料密封，这款机械密封的泄漏量仅为填料密封的1%以下，摩擦功耗降低70%左右，同时不需要定期压紧填料、更换填料的运维操作，能有效减少泵组的运维工作量，延长密封件的更换周期。建模过程中严格还原了各部件的配合关系，包括弹簧的旋向、动环座的传动卡槽、弹性体密封圈的唇边结构，所有配合面的尺寸公差均按照机械密封行业标准设定，可直接用于泵组的装配干涉校验、密封件选型匹配，也可作为教学演示模型讲解接触式机械密封的工作原理，帮助设计人员理解密封组件的力传递路径、密封面的受力状态，在做泵轴结构设计时预留准确的安装空间，避免出现安装尺寸不匹配、密封件无法装入密封腔的问题。
