单相1.10KW增压供水设备结构设计

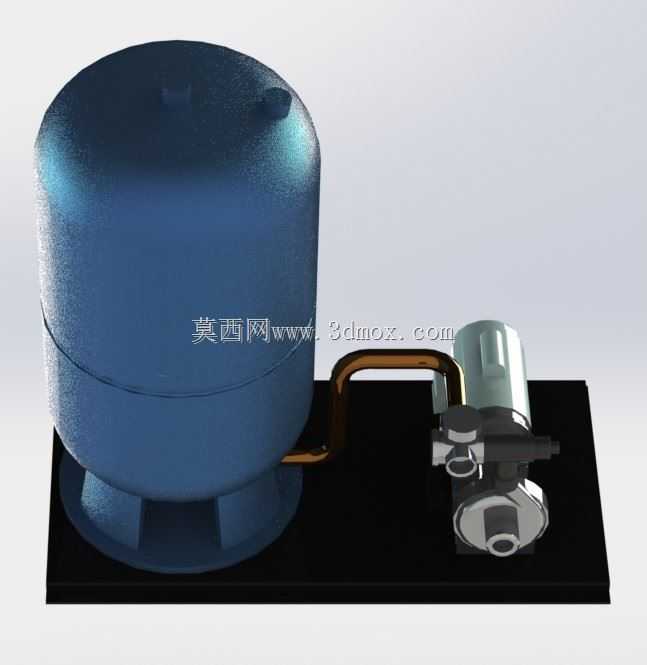

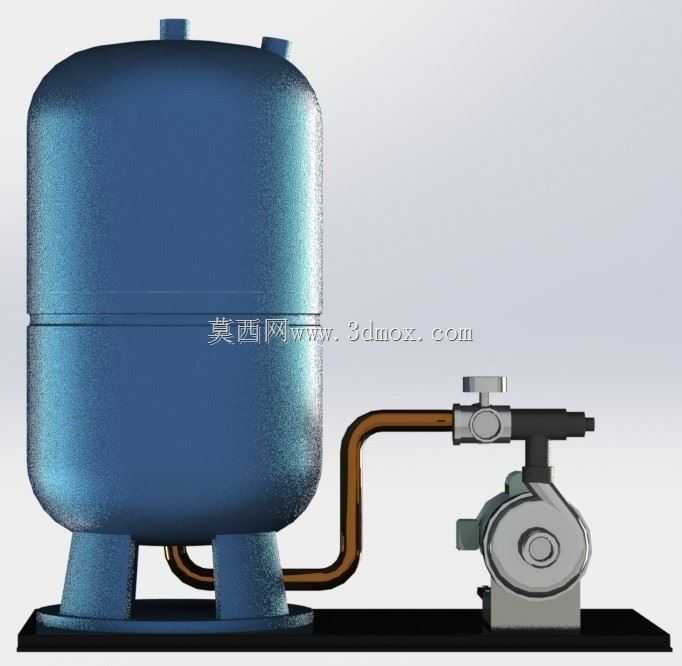

日常民用供水、小型商用供水场景里，经常会遇到管网末端水压不足的问题，比如高层住户自来水出水流量小、热水器因水压低无法正常启动、小型商用净水设备进水压力不足这类情况，这款1.10KW单相增压泵就是针对这类场景设计的增压设备。从结构设计来看，整套设备采用立式承压储水罐搭配卧式离心泵的组合布局，储压罐采用立式圆柱带圆弧封头的结构，底部设置三个均匀分布的支撑脚，直接固定在一体化的黑色安装底座上，这种布局能最大程度压缩设备的横向安装空间，适合在狭小的设备间、住户阳台橱柜下方这类空间有限的位置安装。泵体与储压罐之间采用硬质铜质弯管连接，管路走向避开了泵体的接线端与检修位置，既保证了流道的顺畅，减少管路弯折带来的压损，也给后期的密封件更换、接线检修留出了足够的操作空间。设备的动力端采用单相电机驱动的离心泵结构，不需要额外配置三相供电回路，普通民用220V供电回路即可直接接入使用，降低了现场配电的改造成本。储压罐的作用是缓存带压水体，避免泵组频繁启停，当管网用水端小流量出水时，储压罐内部的预充气压会将缓存的水体压出，不需要启动水泵，只有当罐内压力下降到设定的启动阈值时，水泵才会启动补水，这样既延长了水泵的使用寿命，也降低了设备运行的能耗。在安装边界上，整套设备的底座为矩形平板结构，安装时只需要保证底座水平固定，预留出泵体进水口、出水口的管路连接空间，以及储压罐顶部的气压检测、补气操作空间即可，不需要额外搭建复杂的安装支架。设计过程中，泵体的进出水口采用同轴水平布局，和现场管路对接时不需要额外做变向转接，减少了管路接头的数量，也就降低了后期漏水的风险。储压罐的壁厚经过承压计算，能够满足日常民用供水的压力波动需求，罐体表面做了防锈喷涂处理，适合在潮湿的供水安装环境下长期使用，不会轻易出现锈蚀掉漆的问题。设备运行时，储压罐还能吸收水泵启停产生的水锤冲击，避免水锤压力对后端的用水器具、管路阀门造成损伤，这也是这类带储压罐的增压泵相比直接管道式增压泵的核心优势，尤其适合连接热水器、净水机这类对水压波动比较敏感的用水设备。
