KX型抱箍式管道固定支撑构件

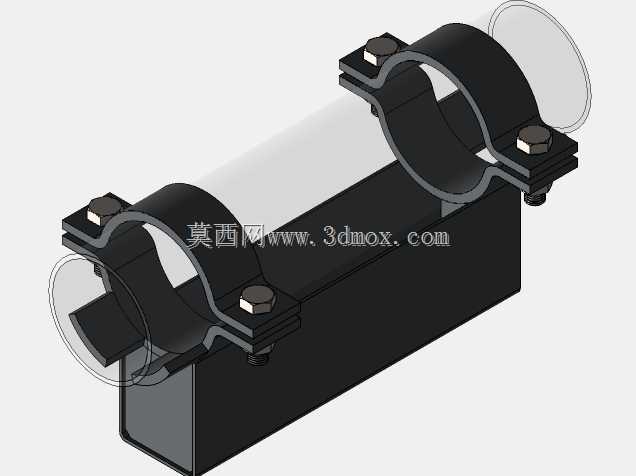

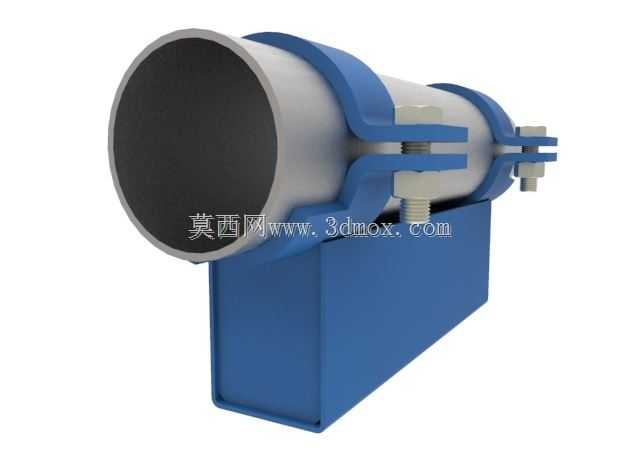

这类抱箍式管道支撑构件，在民用建筑给排水、工业工艺管线排布、市政热力管网架设场景中都有大量应用，核心作用是约束管线的径向位移与轴向窜动，抵消管线内流体流动产生的振动、温度变化带来的伸缩应力，避免管线接口松脱、管线下垂变形等问题。从结构设计来看，该构件采用上下对合的弧形抱箍结构，抱箍内径与适配管道外径做公差配合，抱箍两侧预留螺栓穿装位，通过六角螺栓副锁紧实现对管道的环抱抱紧，底部设置一体式矩形安装基座，基座底面为平整安装面，可直接通过膨胀螺栓或焊接方式固定在建筑结构梁、设备机架、管廊支架的安装面上，无需额外加工转接件。设计过程中，抱箍的弧形段做了等强度优化，壁厚从螺栓连接位到弧形顶部做渐变处理，既保证抱紧时的结构强度，避免锁紧时抱箍出现塑性变形，又尽可能减少材料用量降低自重。螺栓连接位预留了足够的扳手操作空间，现场安装时无需特殊工装，普通开口扳手即可完成锁紧作业，适配现场复杂的安装作业环境。安装边界方面，基座的长宽尺寸根据适配管道的公称通径匹配，以常见适配DN100管道的规格为例，基座长度约为管道外径的1.5倍，宽度略大于抱箍的展开宽度，安装时基座与安装基础的接触面积足够大，可将管道的载荷均匀传递到支撑基础上，避免局部应力集中压损支撑面。抱箍与管道接触的弧面未做额外防滑齿设计，避免长期抱紧时损伤管道外壁的防腐层，适配镀锌钢管、PE管、不锈钢管等多种材质的管线固定需求。在管线排布密集的管廊区域，该类支撑构件可沿管线走向按规范间距排布，针对有保温层的热力管道，还可通过调整抱箍内径尺寸，在抱箍与管道之间预留保温层安装空间，无需额外定制特殊支撑件。实际选型时，需要根据管线的公称通径、管线满载重量、管线振动幅值来匹配对应规格的支撑构件，确保螺栓锁紧力矩符合设计要求，既不能过紧导致管道外壁被压变形，也不能过松导致固定失效出现管线滑移。该构件的一体式基座设计，避免了传统分体式管夹安装时需要对位拼接的繁琐步骤，现场安装效率可提升40%左右，同时基座的封闭结构也能减少积灰积水，提升构件在潮湿、多尘工况下的使用寿命。
