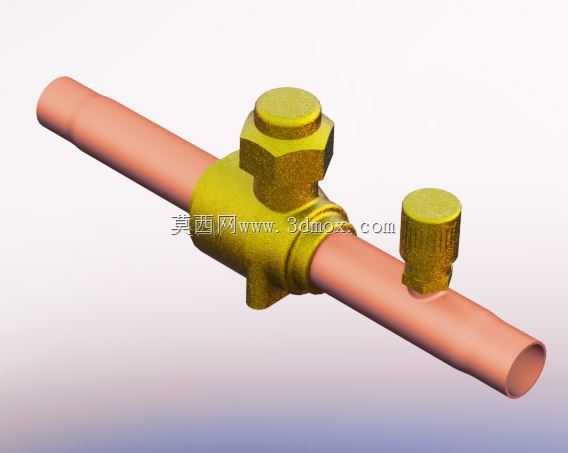

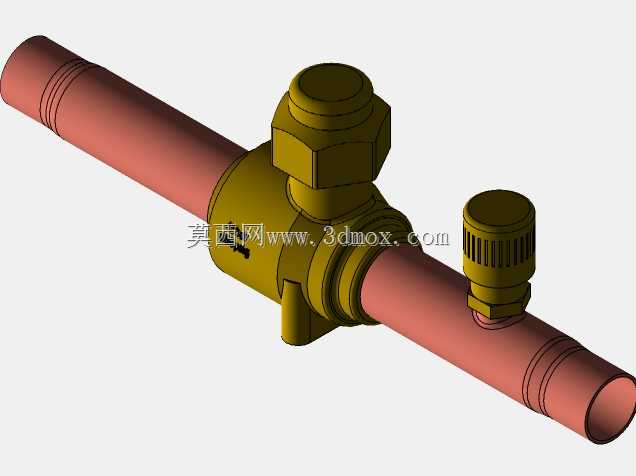

丹佛斯GBC12s制冷管路球阀结构设计

这款球阀主要面向制冷系统管路场景设计，适配氟利昂类制冷介质的通断控制需求，常见于商用冷柜、工业冷水机组、冷链运输制冷单元的管路布局中，安装位置多处于冷凝器出口、蒸发器入口这类需要快速切断介质通路的节点，相比普通水暖球阀，其密封结构针对低温工况、制冷剂渗透性强的特性做了专项适配，避免长期运行下出现介质微漏问题。从结构设计来看，阀体采用一体式锻压成型的流道结构，介质通径与连接铜管外径完全匹配，流道内部无突兀变径结构，能最大程度降低制冷剂流经时的阻力损失，减少管路系统的压损，保障制冷循环的效率。两端采用钎焊连接结构，安装时直接与同规格紫铜管焊接固定，相比螺纹连接结构，焊接后的管路接头抗振动性能更强，能适配制冷机组运行时压缩机带来的持续管路振动，避免长期振动下出现接头松动泄漏的问题。阀体顶部的阀杆密封采用多重O型圈叠加结构，搭配顶部的压紧螺帽，可在不拆解阀体的情况下在线调整密封压紧力，当阀杆位置出现微渗时，只需适度拧紧压紧螺帽即可补偿密封磨损量，大幅降低现场运维的工作量。侧方的旁通接口设计，可适配检修压力表、压差传感器等外接检测元件，无需在管路上额外开孔焊接取压接头，减少管路潜在的泄漏点，同时也能在系统抽真空、充注制冷剂时作为操作接口使用。建模过程中严格遵循实物的安装边界尺寸，两端接管的同轴度公差控制在行业常规要求范围内，阀体中部的六角结构尺寸适配常规扳手操作空间，安装时可直接用普通开口扳手固定阀体完成焊接作业，无需定制专用工装。顶部的阀帽结构在阀件全开或全闭状态下可拧紧防护，避免运行过程中误碰阀杆导致通路状态改变，同时也能阻挡外界灰尘、水汽侵入阀杆密封位置，延长密封件的使用寿命。整个阀件的外形轮廓无尖锐棱角，在机组内部紧凑布局时不会剐蹭周边的管路、保温层，适配制冷机组内部紧凑的安装空间，建模时还原了所有装配细节，可直接用于制冷系统的管路布局干涉检查、装配模拟，也能作为阀件选型阶段的可视化参考，帮助设计人员提前预判安装操作空间是否充足，避免现场安装时出现扳手操作空间不足、与周边部件干涉的问题。
