翅片式管壳换热装置结构设计

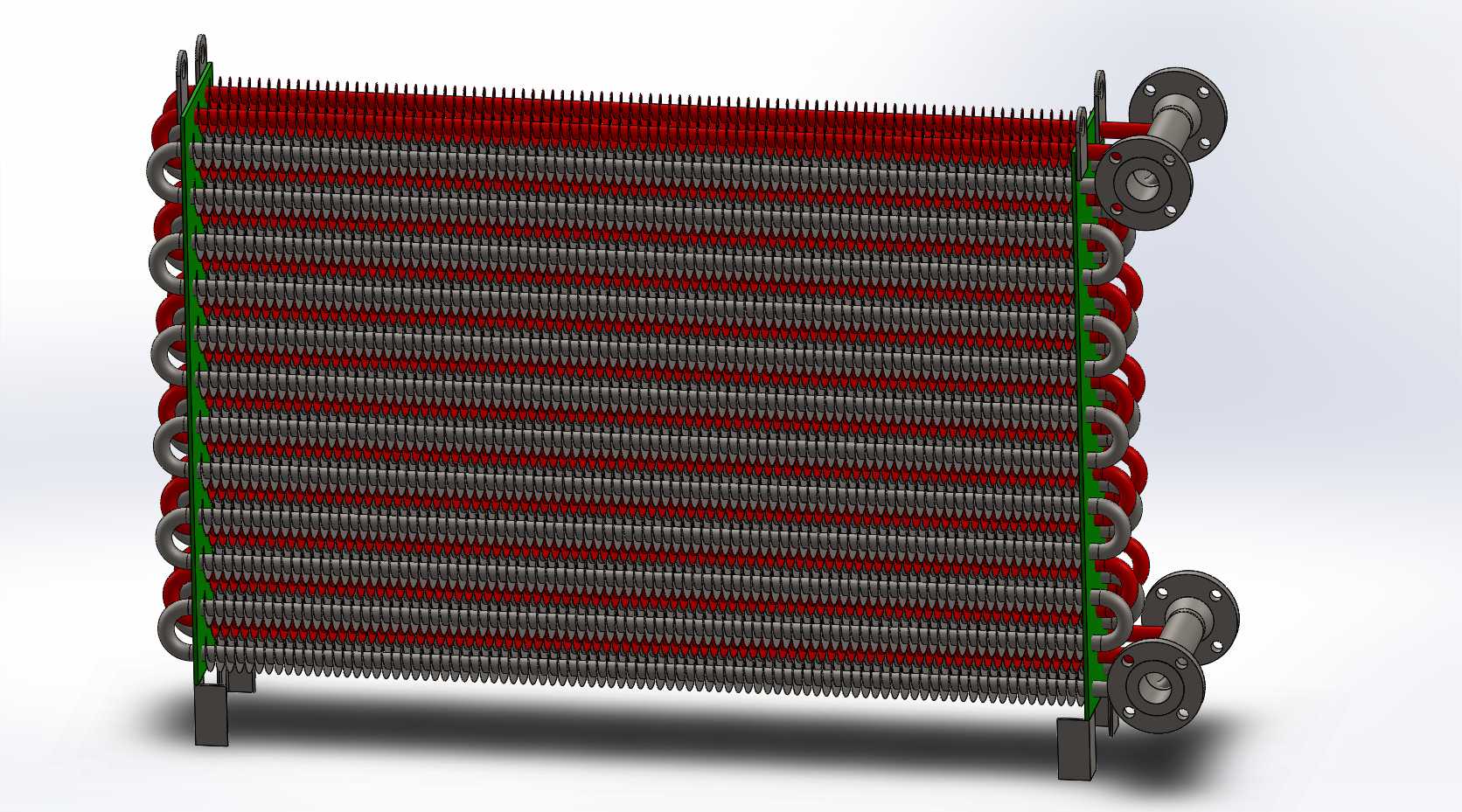

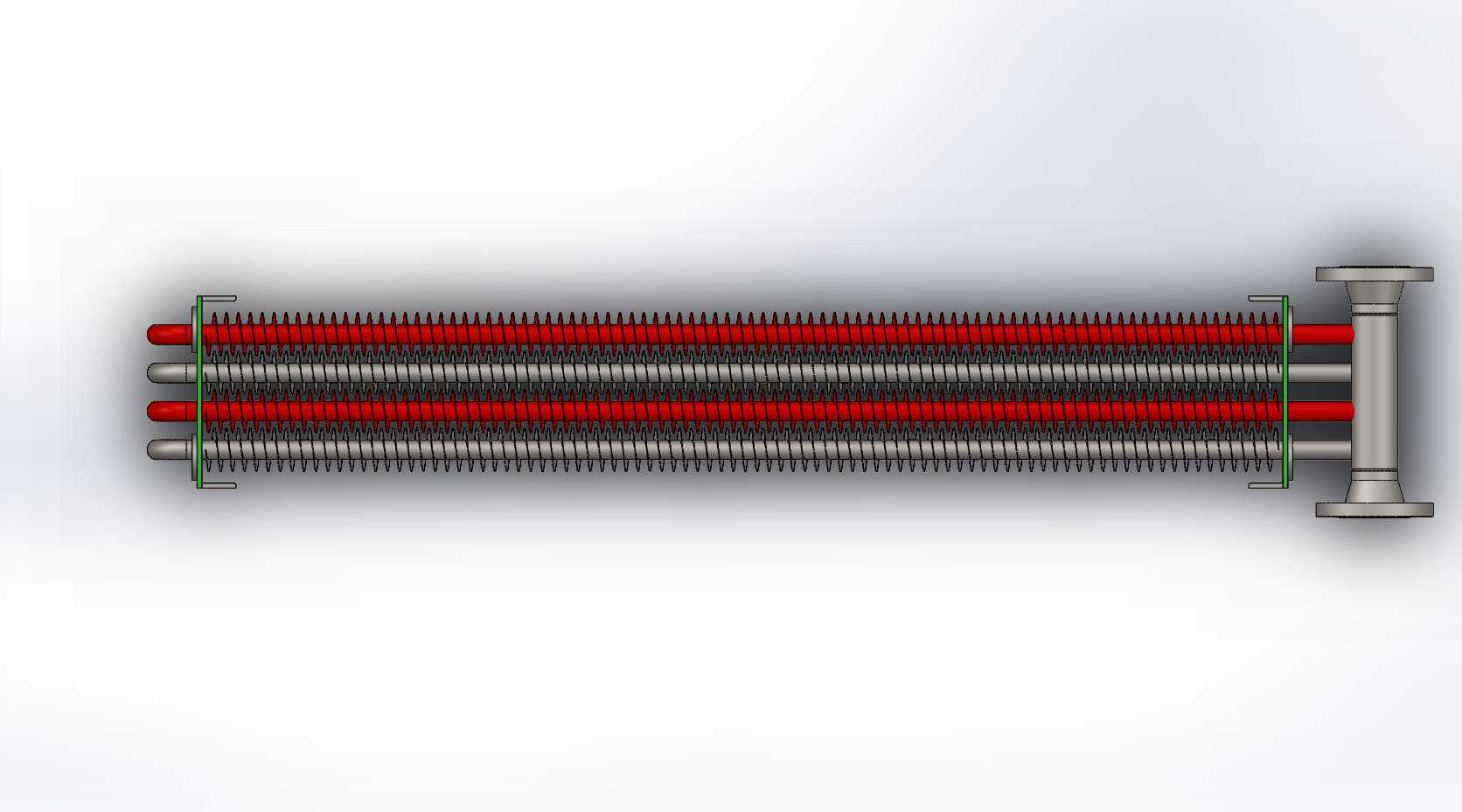

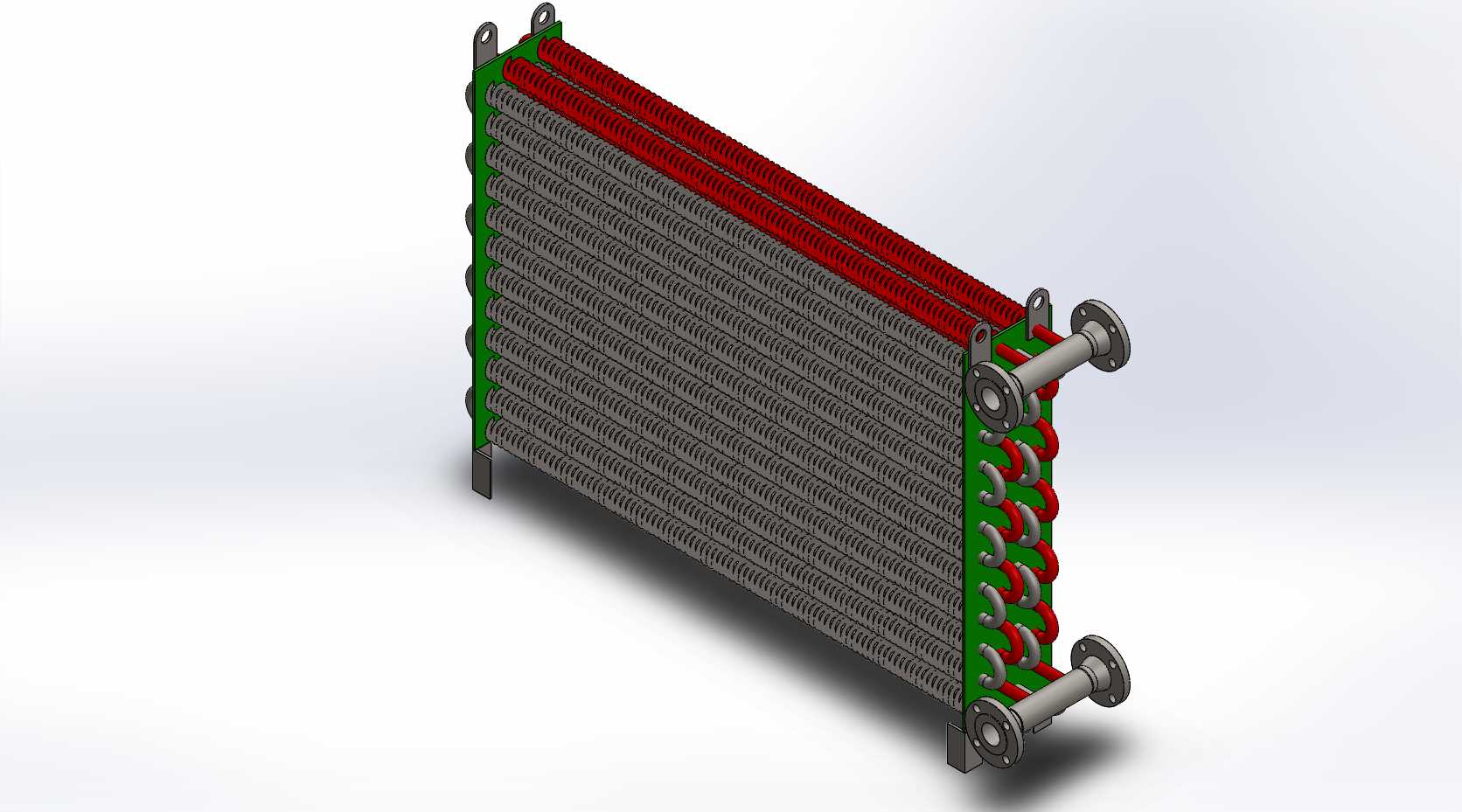

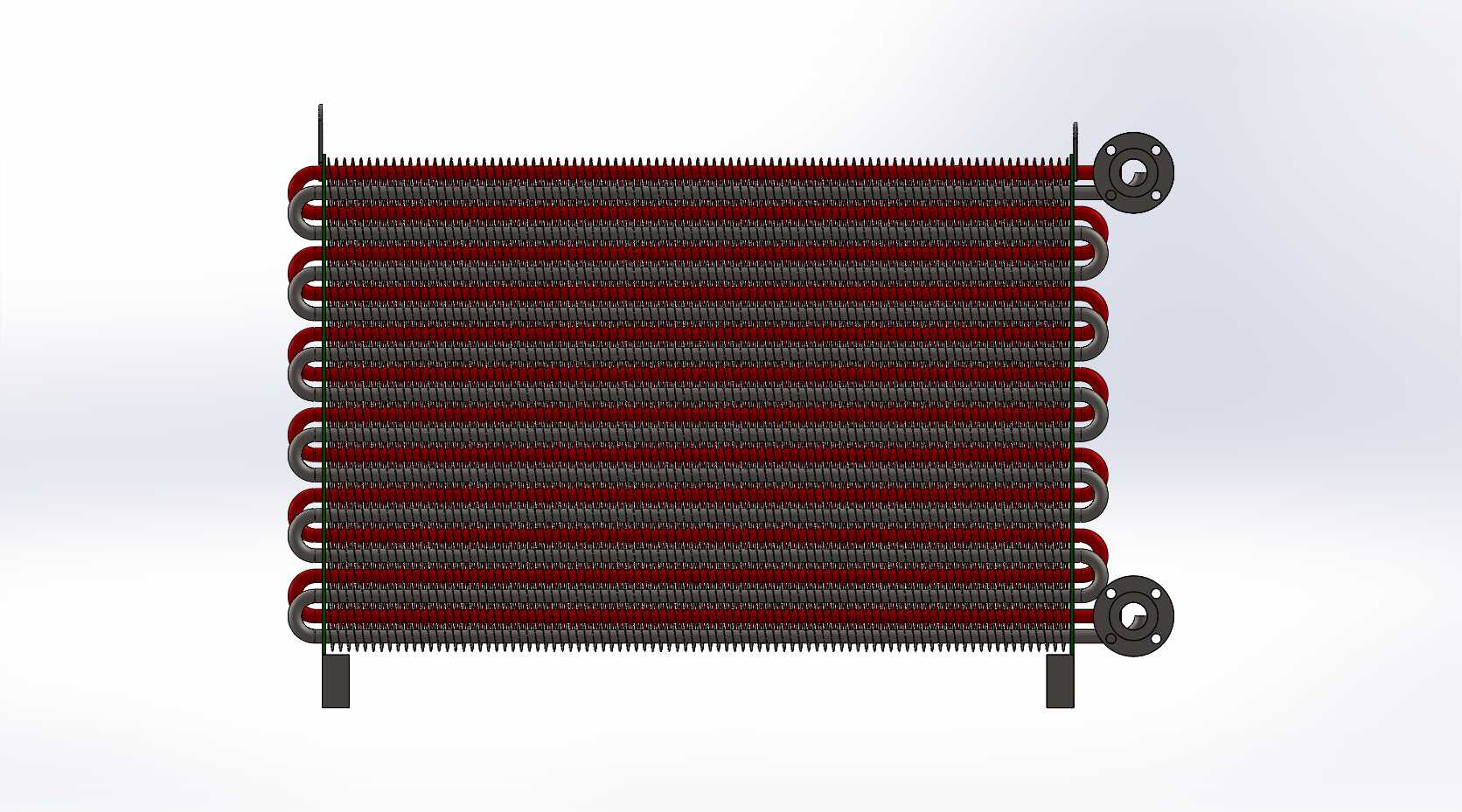

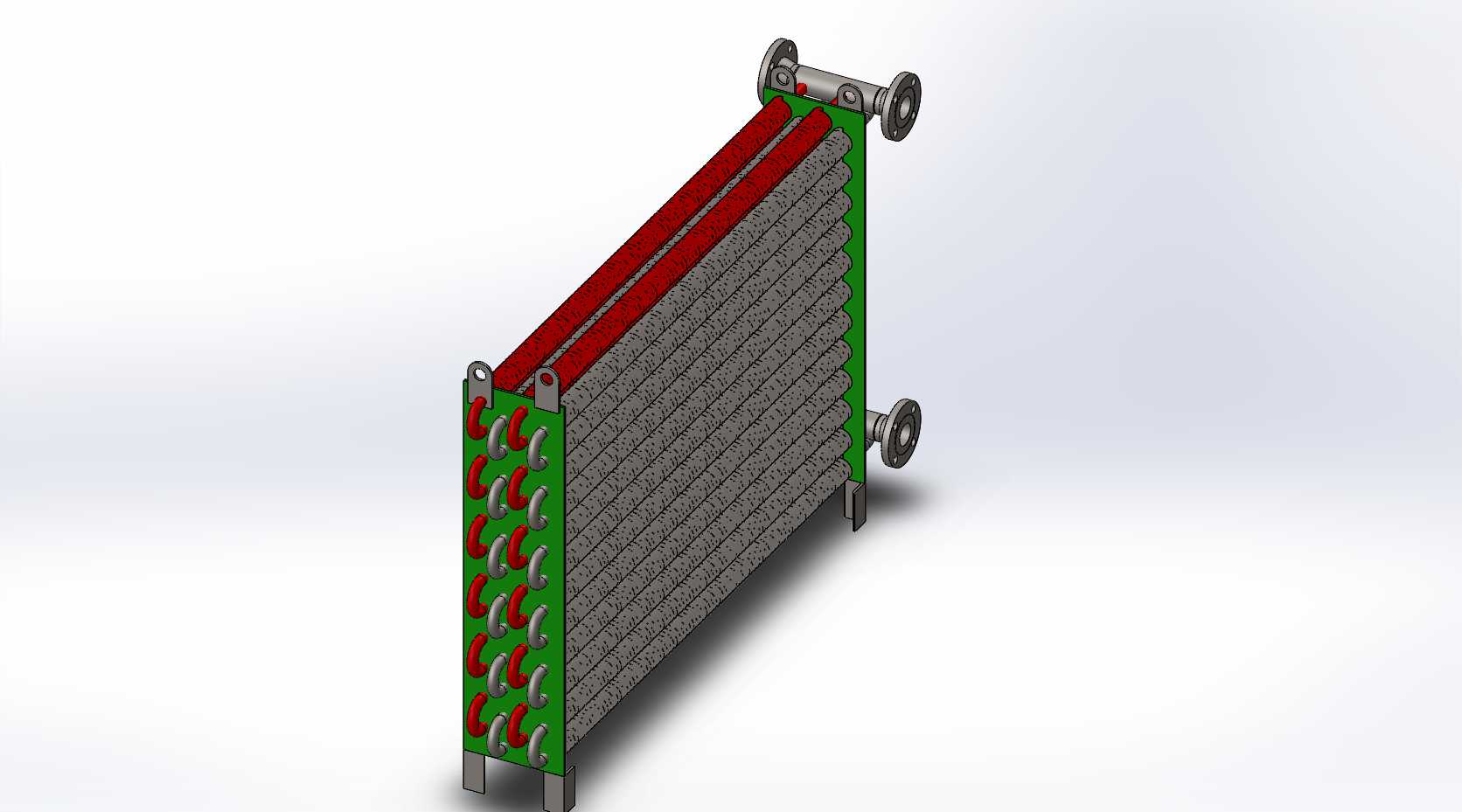

在化工制程、暖通空调、动力系统的热交换工位中，这类翅片管束式换热设备是实现两种介质热量传递的核心部件，日常工况下多承担气-液、气-气介质间的热量置换任务，比如压缩空气冷却、工艺循环水散热、余热回收环节都能见到同结构设备的应用。从结构设计逻辑来看，该设备采用错排管束搭配整体式翅片的布局，绿色端板作为管束的固定支撑件，既承担每根换热管的定位限位作用，也预留了法兰接口的安装空间，两端伸出的带法兰管嘴可直接对接现场工艺管路，无需额外加装转接接头，能减少现场安装的管路改造成本。管束外侧的密集翅片采用胀接工艺与换热管紧密贴合，大幅拓展了换热侧的有效接触面积，针对低换热系数的气相介质侧做强化传热设计，能在有限的安装空间内提升整体换热效率，相比光管换热结构，同体积下换热能力可提升数倍，适配对设备占地有严格限制的安装场景。设计过程中需要重点考量管束与端板的密封可靠性，每根换热管与端板的连接位置都做了翻边密封处理，避免不同介质在换热过程中发生串漏，端板上的固定吊耳结构可直接配合吊装螺栓完成设备的就位安装，底部的支撑脚预留了地脚螺栓安装孔，可直接固定在设备支架或者混凝土基础上，安装边界需要预留两侧管路法兰的操作空间，以及管束轴向的抽芯检修空间，方便后期对管束内壁做结垢清理、密封件更换等维护作业。设备的外形采用长方体规整布局，进出水口同侧布置的设计能简化现场管路的排布走向，减少管路弯头的使用数量，降低管路沿程阻力损失，翅片间隙的尺寸经过匹配设计，既保证气流流通的通畅性，也避免间隙过大导致换热面积不足、间隙过小造成积灰堵塞难以清理的问题，适配含少量粉尘的气相介质工况，日常维护仅需用压缩空气从反方向吹扫即可清理翅片表面附着的杂物。在结构强度校核层面，端板厚度根据设计压力做了对应加厚处理，可承受常规工况下的管程、壳程压差，避免运行过程中出现端板变形导致密封失效的问题，管束的排布间距经过流场仿真优化，保证流经翅片间隙的介质流速均匀，不存在局部流动死区，避免局部换热效率不足导致的整体换热性能下降，同时也能减少介质流动过程中的振动问题，延长设备的连续运行周期。
