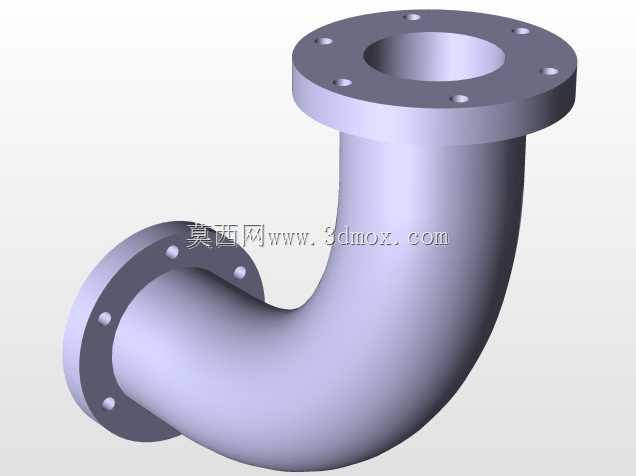

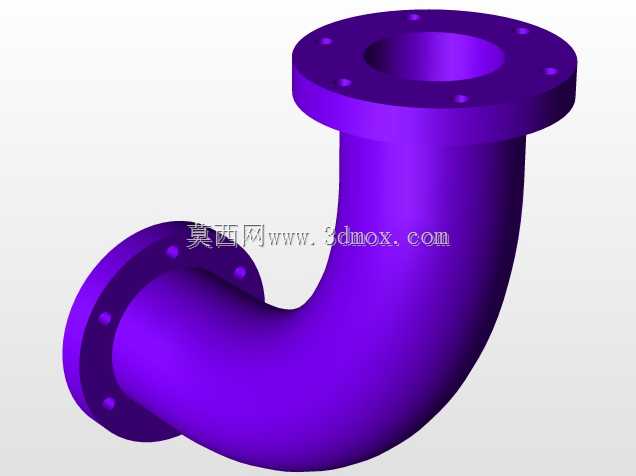

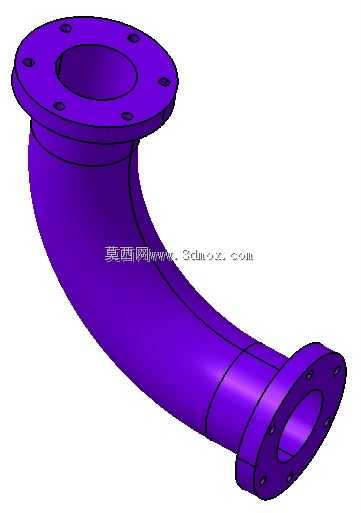

带法兰连接结构的90度弯管构件

这类带双侧法兰的90度弯管，在工业流体输送管路系统里承担着管路转向衔接的核心作用，常见于化工介质输送、市政给排水、暖通循环、工业设备气路连接等场景，用来改变管路走向，避免直管硬接带来的应力集中问题。从结构设计来看，两端的法兰盘均布螺栓过孔，安装时可通过螺栓配合密封垫片与对应管路端的法兰锁紧，相比焊接式弯头，法兰连接的形式更便于后期管路拆解维护，不需要动火作业就能完成局部管路的更换检修，适配需要定期拆装维护的管路布局。弯管的流道部分做了顺滑的圆弧过渡，没有直角转折的突兀结构，能有效降低流体流经转向段时的阻力损失，减少介质在转角处的涡流扰动，既可以降低管路运行时的振动噪音，也能避免含颗粒介质在转角处沉积堵塞。设计时首先要匹配对应管路的公称通径，弯管的曲率半径需要结合管路安装空间、介质流速特性综合确定，曲率过小会增大流阻，曲率过大则会占用过多安装空间，两端法兰的螺栓孔分度圆直径、孔位数量、孔径都要和对接法兰的标准完全匹配，保证安装时的同轴度，避免对接错位带来的密封失效问题。安装边界上，要预留足够的法兰螺栓操作空间，保证扳手可以顺利完成螺栓的锁紧作业，弯管的转弯外侧要预留一定的形变余量，应对管路输送冷热介质时产生的热胀冷缩位移，避免管路应力拉扯法兰密封面造成泄漏。建模过程中要重点保证法兰端面与弯管轴线的垂直度，否则安装后会出现密封面贴合不严的问题，流道内壁要做连续顺滑处理，避免出现台阶、凸起干扰流体流动，螺栓孔的位置度公差要控制在合理范围，保证现场安装时螺栓可以顺利穿入，不需要现场扩孔调整。这类弯管构件的壁厚选择要匹配管路的工作压力等级，高压工况下需要适当增加弯管段壁厚，尤其是转弯外侧的壁厚，因为流体转向时对该位置的冲刷作用力更强，足够的壁厚余量可以提升构件的使用寿命，降低长期运行过程中出现磨损泄漏的风险。
