塞古里达瓣32o杠杆压紧式快开阀瓣机构

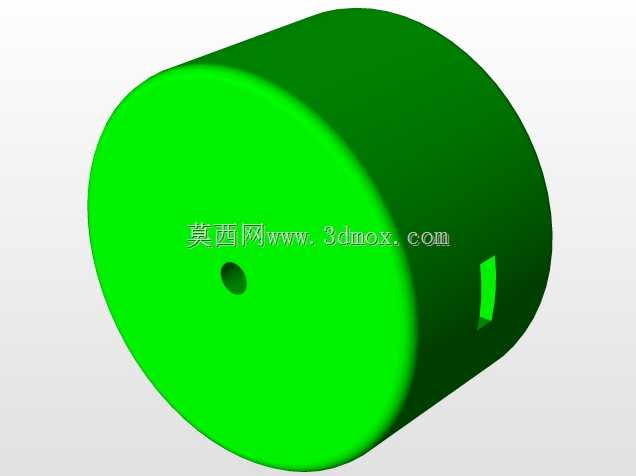

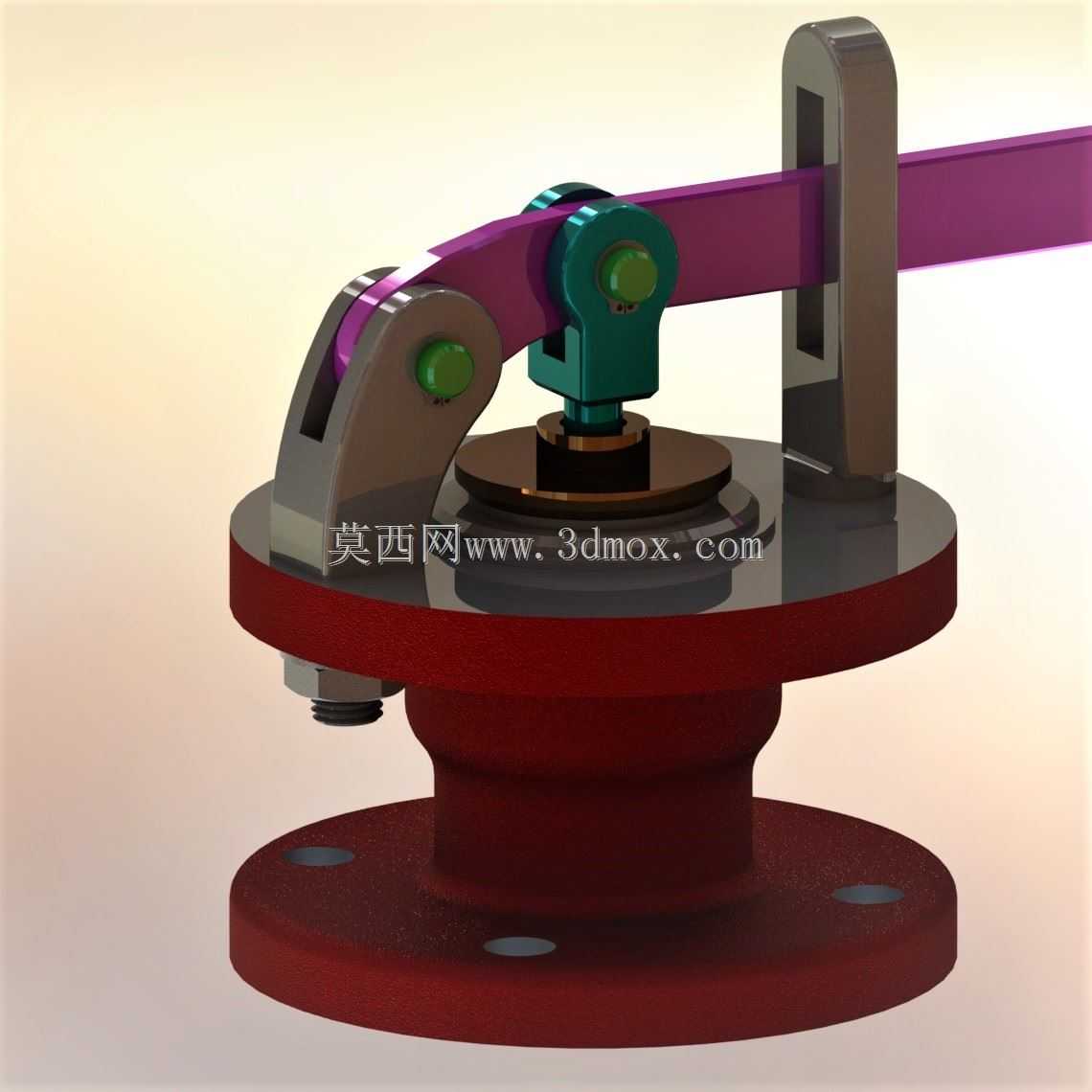

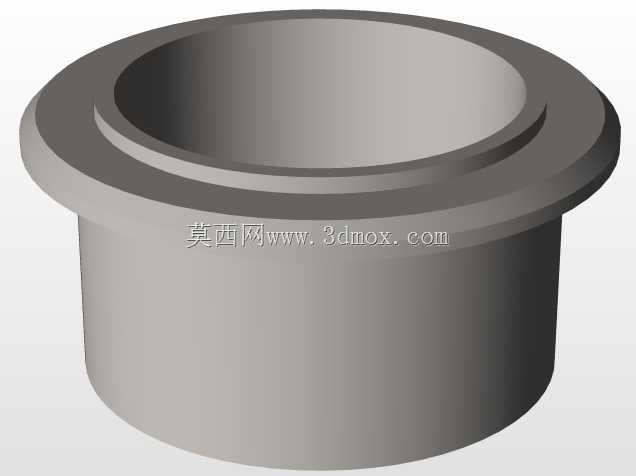

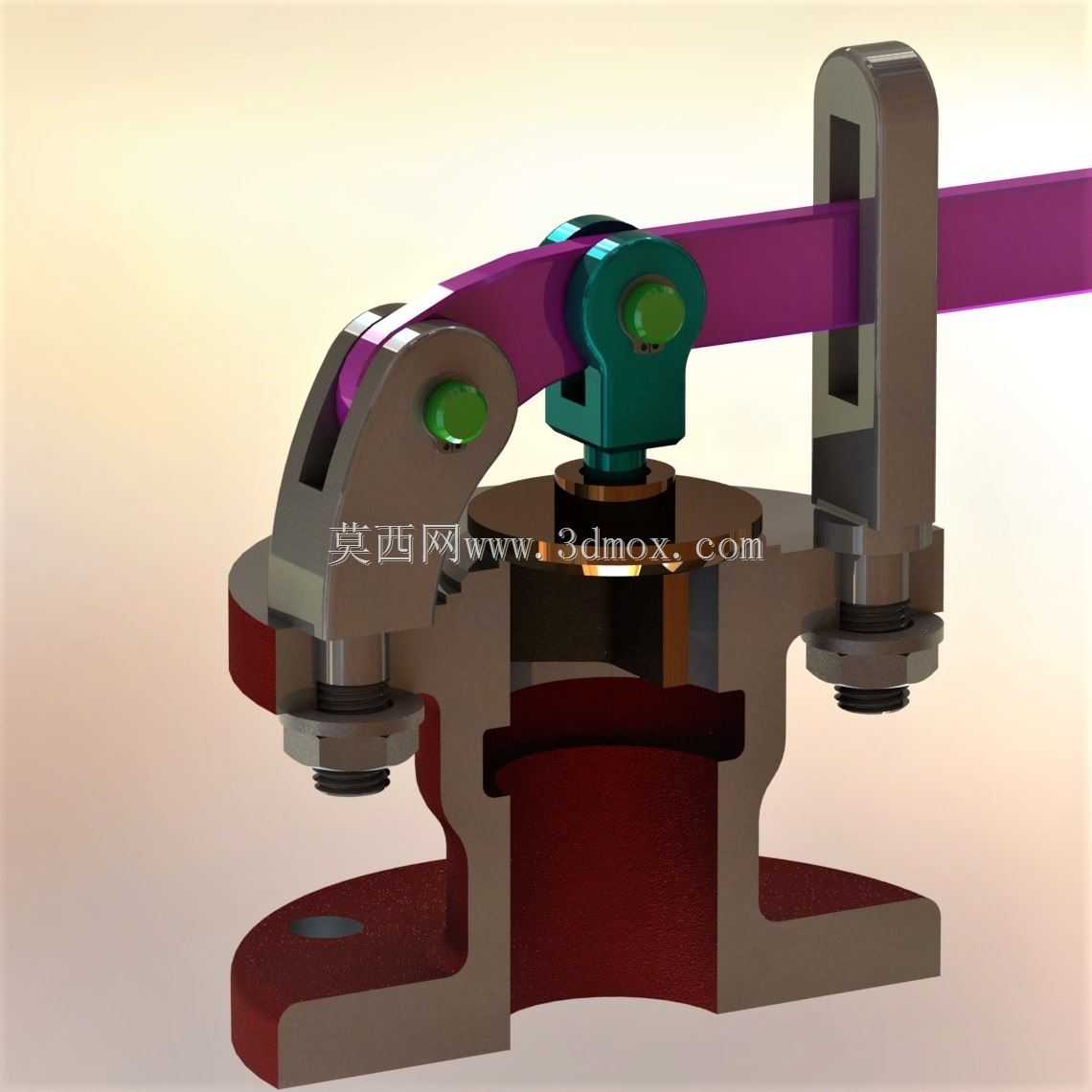

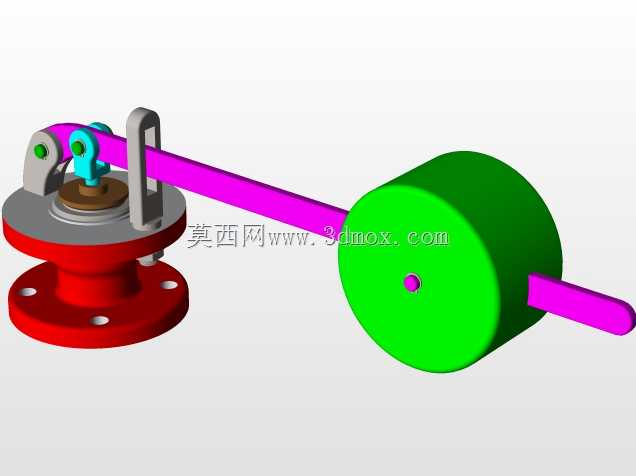

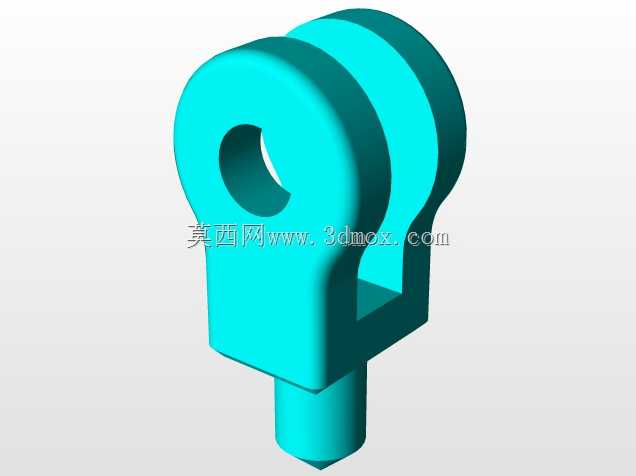

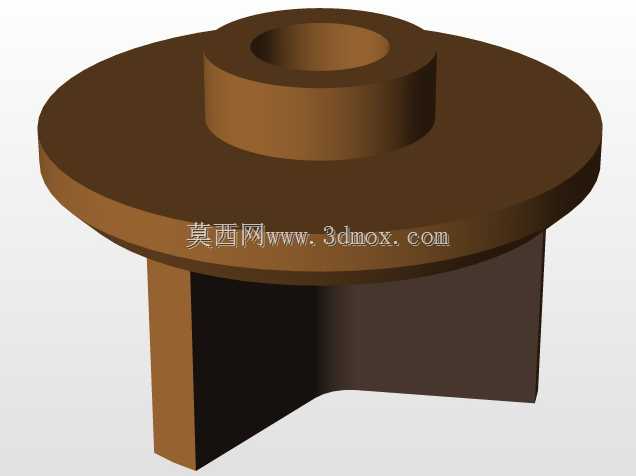

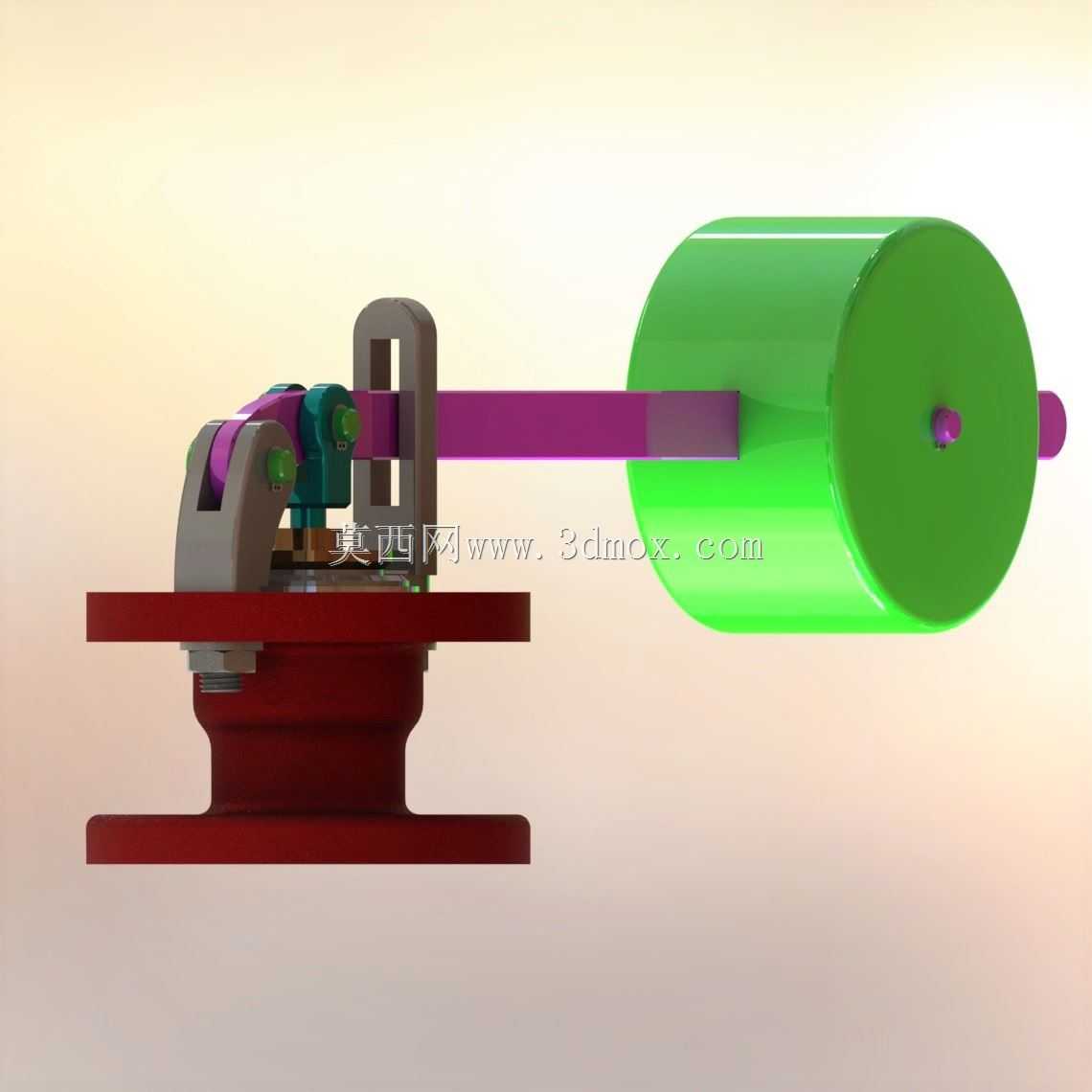

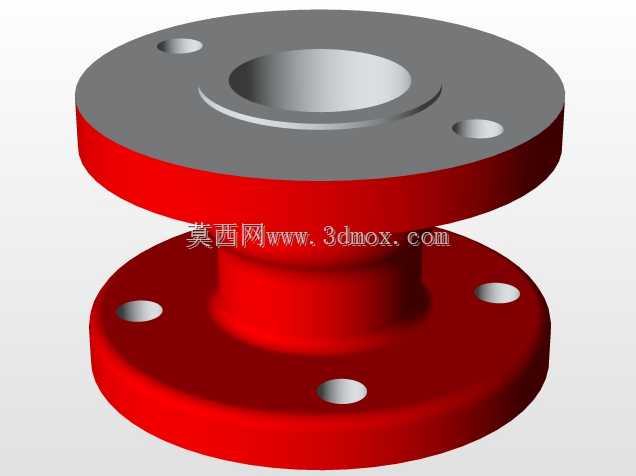

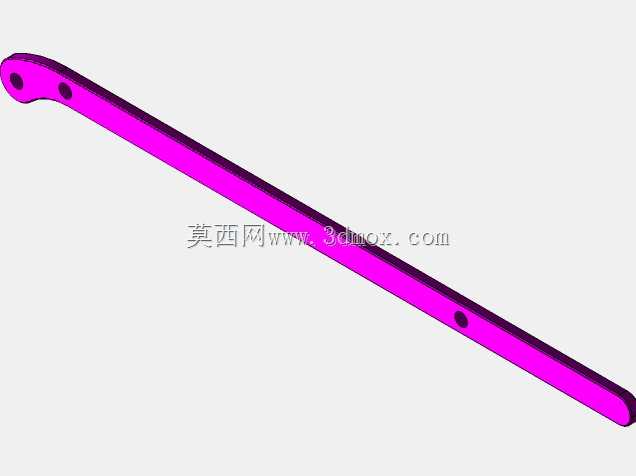

该机构属于压力管路系统中的快开式阀瓣压紧执行组件，主要应用在需要频繁启闭、快速截断介质流的中低压管路工况中，常见于小型化工配料管路、实验室流体试验台、环卫洒水车支路管路、小型给排水应急截断点位，相比螺纹旋紧式阀盖结构，其操作行程更短，单次启闭操作仅需扳动杠杆完成90度以内的转动即可实现密封面的完全压紧或释放，能大幅降低频繁操作的劳动强度，适配需要快速切换通路的作业场景。从结构设计逻辑来看，整套组件以底部带法兰安装边的基座作为承载主体，基座下部的法兰盘均匀开设螺栓过孔，可直接与管路端部的配对法兰通过螺栓紧固连接，安装时需保证基座中心与管路通径中心同轴度偏差不超过0.2mm，避免密封面偏载导致的泄漏问题；基座上部的圆形凸台作为阀瓣密封面的承载座，表面加工有环形密封槽，可嵌入适配材质的密封垫片，根据输送介质的不同可更换丁腈橡胶、氟橡胶或紫铜材质的密封件，满足不同温度、腐蚀特性介质的密封需求。上部的杠杆压紧组件采用双侧铰接支座设计，两个立式支座对称布置在基座两侧，通过销轴与紫色的杠杆压臂连接，压臂中部通过青绿色的铰接压块与阀瓣上端的连接柱配合，压块与阀瓣连接柱之间设置有自润滑衬套，可减少反复启闭过程中的磨损，延长组件使用寿命；压臂两端的铰接点处设置有绿色的锁紧限位销，当杠杆扳动至压紧工位时，压块的施力方向刚好越过铰接点的死点位置，可实现无额外锁止的自保持压紧，避免管路内介质压力波动导致压臂松脱、密封失效。设计过程中对各铰接点的转动间隙做了严格控制，单侧间隙控制在0.05-0.1mm之间，既保证转动过程无卡滞，又避免间隙过大导致压块偏斜，使得密封面受力不均；杠杆的力臂比经过反复校核，在人手施加150N左右的扳动力时，密封面可获得足够的比压，满足公称压力1.6MPa以内的管路密封要求。整套机构的外形轮廓在完全压紧状态下，总高度不超过220mm，横向杠杆的总长度不超过380mm，安装时需在杠杆扳动行程范围内预留足够的操作空间，避免与周边管路、支架产生干涉；所有转动销轴均采用不锈钢材质加工，外露金属部件根据使用场景可做喷漆或镀锌防腐处理，适配户外或有腐蚀环境的使用需求。在实际选型应用中，可根据管路通径大小缩放各部件尺寸，调整杠杆力臂比适配不同压力等级的密封需求，铰接压块与阀瓣的连接结构可根据需要替换为带缓冲弹簧的结构，进一步降低密封面在压紧过程中的冲击磨损，延长密封件的更换周期。
