冷却塔用五叶铝合金翅片散热风叶结构

在工业循环冷却系统的冷却塔设备中，散热风叶是驱动气流与循环水进行热交换的核心运动部件，直接决定整塔的换热效率与运行能耗。这款五叶结构的翅片风叶采用铝合金材质加工成型，适配中小型横流、逆流式冷却塔的顶部排风安装位，日常运行时通过轮毂连接减速电机输出轴，带动叶片以设定转速旋转，在塔体内形成稳定的负压区，引导外界常温空气自塔侧进风格栅进入，与填料层下落的热水充分接触完成热质交换，最终将携带废热的湿空气排出塔外，保障循环冷却水的温度稳定在工艺要求区间。

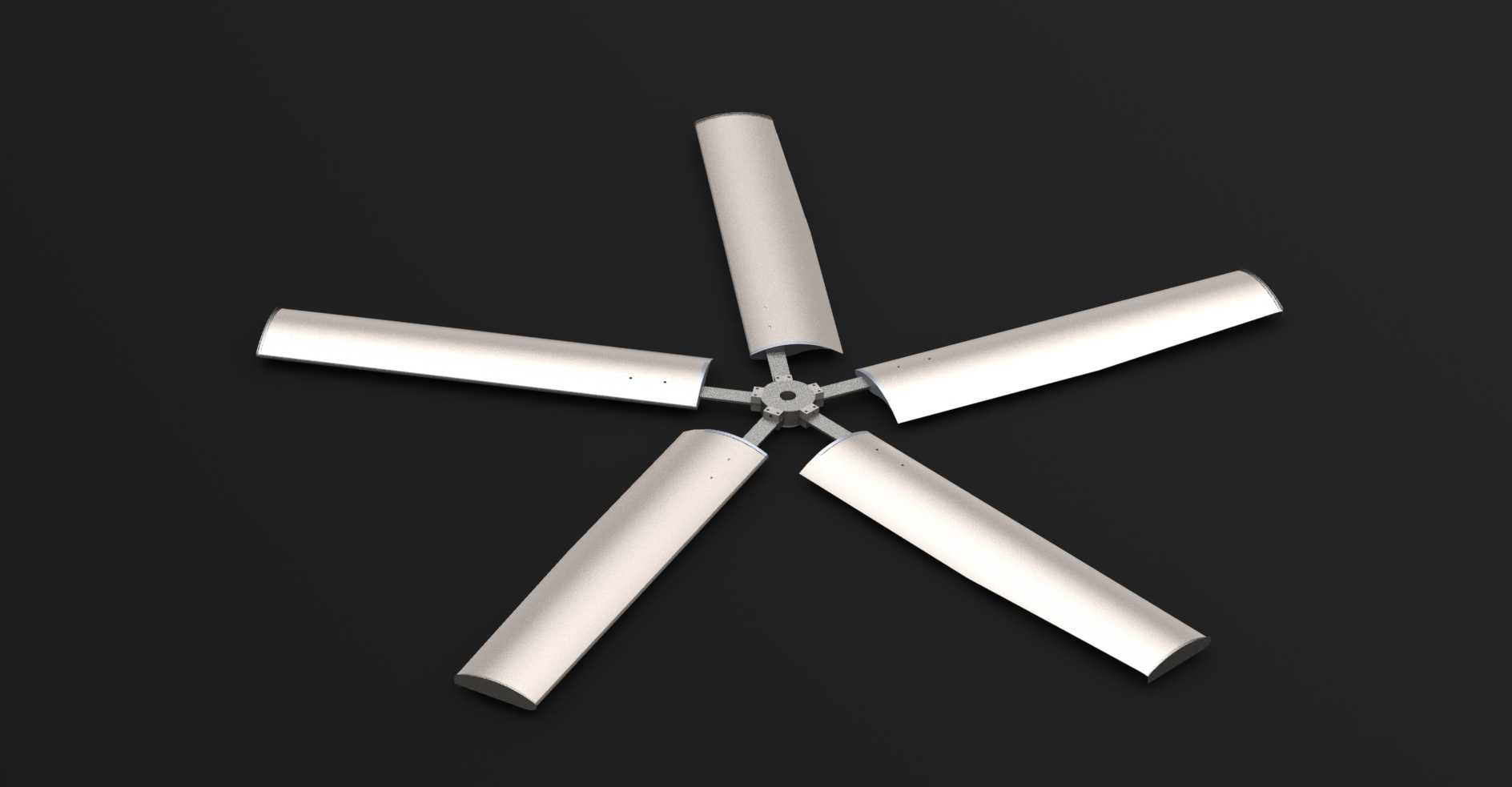

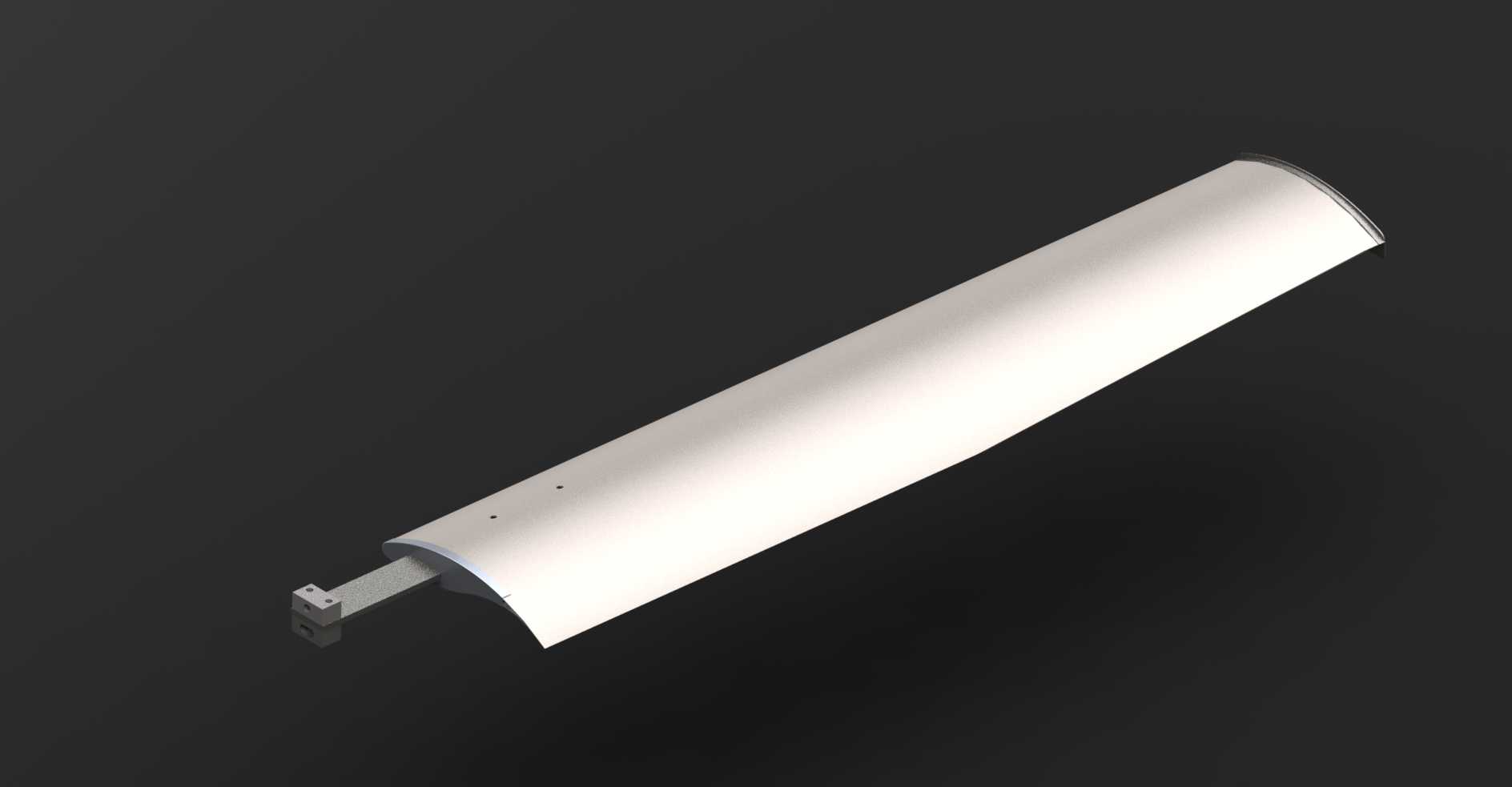

从设计逻辑来看，五片叶片沿轮毂周向均匀分布，相邻叶片夹角保持72度，这种布局能有效降低旋转过程中的气动不平衡量，减少运行时的振动传递，降低配套轴承与电机的负载冲击。叶片采用等宽变截面的翼型设计，叶根位置厚度更大，用于匹配轮毂的安装卡槽，传递旋转扭矩，叶尖位置做了圆弧收边处理，能削减叶尖涡流带来的气动噪声，同时避免叶片旋转时与冷却塔内壁的导流罩发生剐蹭。叶片表面做了光滑氧化处理，既可以抵御冷却塔内高湿环境的腐蚀，也能降低表面粗糙度，减少气流摩擦阻力，提升风能利用效率。

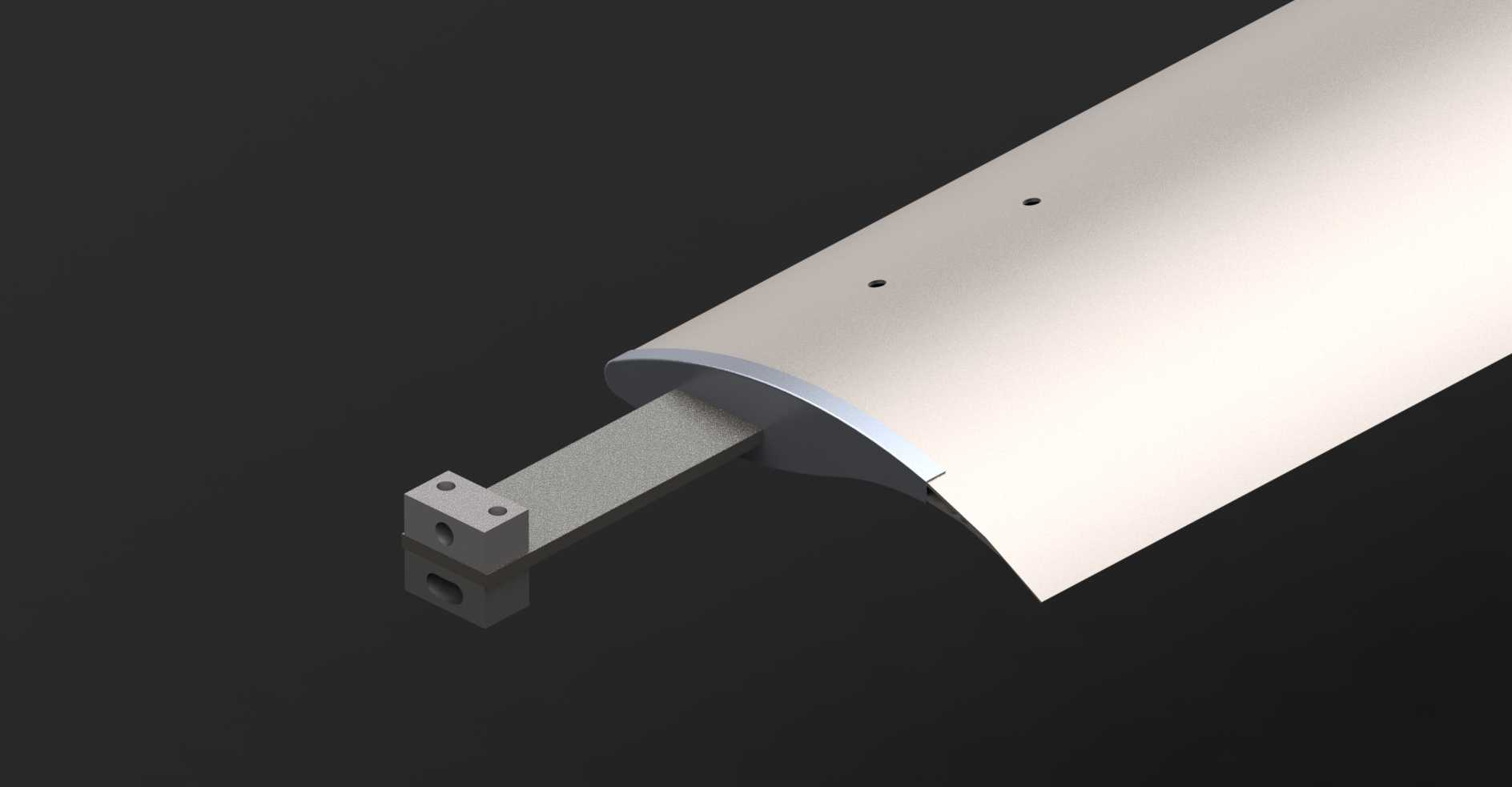

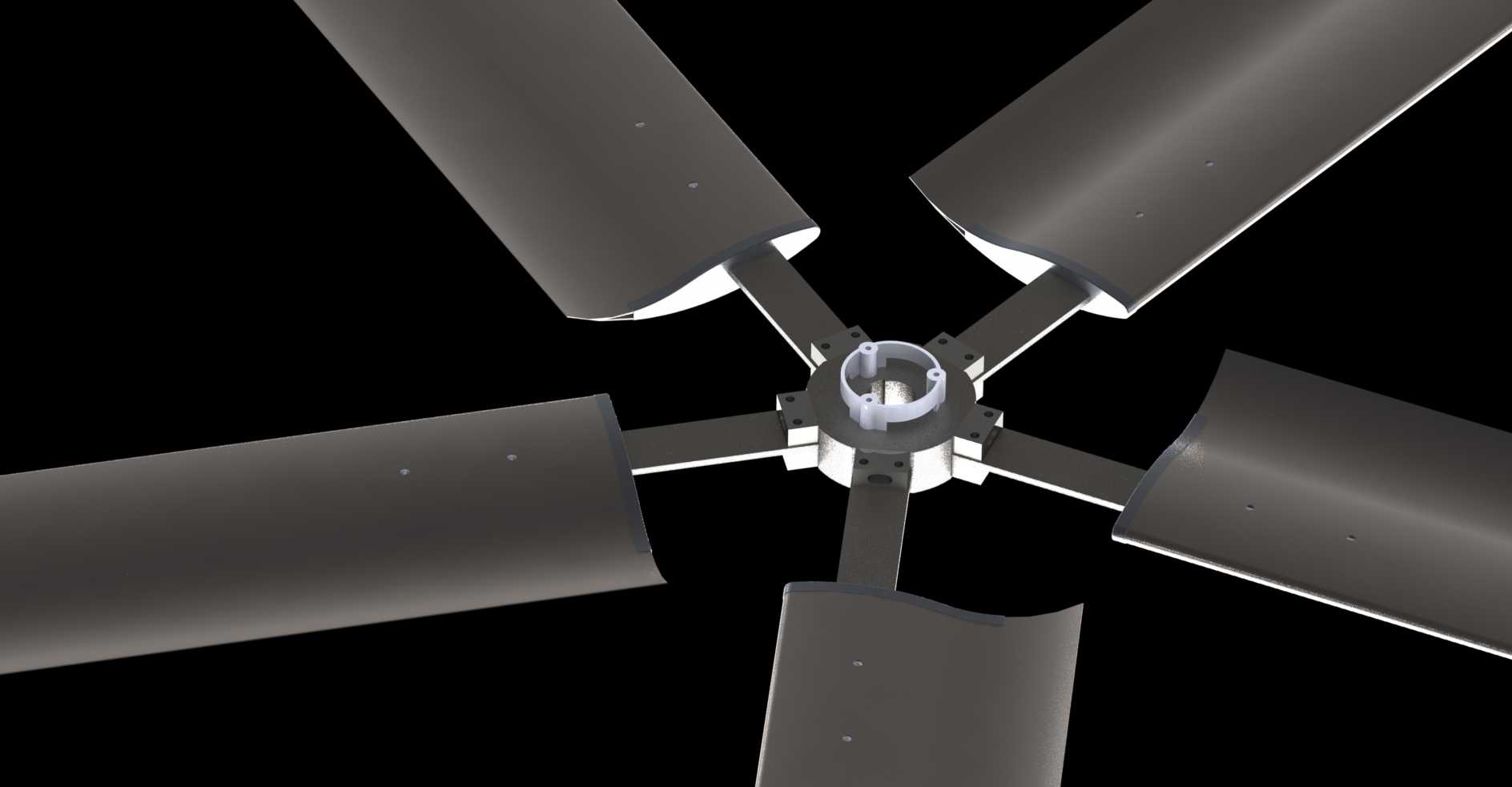

在安装边界上，轮毂中心设置有标准的键槽连接位，可适配行业通用的电机输出轴径，叶片与轮毂采用分体式卡接结构，现场安装时可根据实际排风需求微调叶片安装角，调整范围在12度到18度之间，适配不同风量风压的工况要求。单组风叶的旋转直径覆盖常规100吨到200吨处理量的冷却塔安装尺寸，安装时需保证叶片端面与塔体内壁的间隙不小于叶片直径的0.5%，避免运行时出现扫膛故障。日常运维中，这种铝合金翅片风叶相比传统玻璃钢叶片，抗老化性能更强，长期在高湿、含少量化学腐蚀介质的环境下运行不会出现叶片变形、表层脱落的问题，动平衡保持性更好，能有效降低长期运行的维护频次。

从实际工况适配性来看，这款风叶的叶型经过气动优化，在额定转速下运行时，气流轴向排出效率更高，不会在塔内形成气流短路，能让穿过填料层的气流分布更均匀，避免出现局部换热死角。叶片的翼型曲线经过多次迭代修正，在相同转速下能比传统四叶结构提升约8%的排风量，同时同风量下的运行噪声降低3分贝左右，适配对厂区噪声控制有要求的工业场景。
