室外地上式消防供水栓结构设计

该消防栓为室外地上式供水接驳设备，主要应用于城市建成区道路两侧、厂区室外消防管网节点、商业区室外公共区域、住宅小区消防通道旁等场景，作为固定式消防供水接口，为火灾扑救作业提供稳定的高压水源接驳点位，日常处于管网带压待命状态，遇火情时可快速连接消防水带、消防车取水接口，完成供水作业。

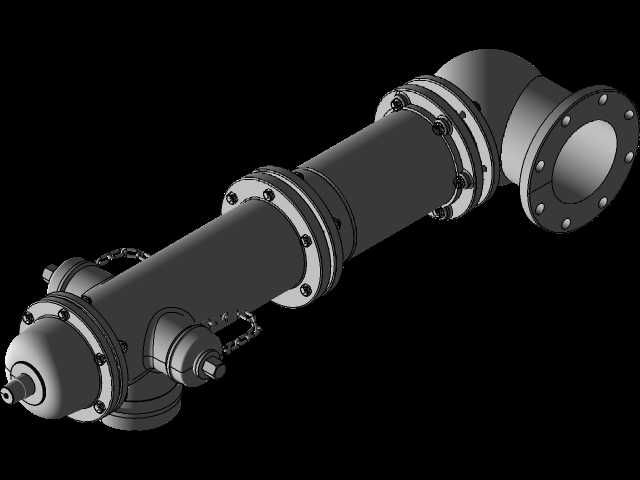

从功能特性来看，主体采用直立式筒体结构，顶部设置启闭阀帽结构，侧面预留两个标准规格的出水接口，接口配套自锁式卡扣结构，可与通用口径消防水带快速对接，无需额外辅助工具即可完成接驳锁紧，避免带压供水过程中接口脱落漏水。底部设置弯管式进水接口，可直接与地下埋设的消防供水干管垂直对接，减少管网转弯带来的水头损失，保证供水流量满足消防作业要求。筒体中部设置两道加强凸缘结构，一方面强化筒体纵向结构强度，抵御室外环境下的外力碰撞，另一方面作为安装定位基准，匹配安装基座的固定点位，保证设备安装后垂直度偏差在允许范围内。

设计过程中优先考虑室外长期服役的可靠性，整体外形采用等径筒体加底部弯管的结构，无多余外凸结构，降低外力磕碰造成结构损坏的概率。出水接口的高度设置符合人工操作的人机工程要求，操作人员站立状态下即可完成水带对接、阀门启闭操作，无需俯身或登高作业。安装边界方面，地上部分外露高度满足相关规范要求，保证出水接口距离地面高度适配常规消防水带的弯折半径，避免水带弯折过大造成供水阻力升高；地下弯管部分的接口尺寸匹配常规市政消防管网的管径规格，安装时无需额外加工变径接头，可直接与预埋管网法兰对接，基座固定点位的孔位间距符合通用安装标准，适配多数地区室外消防栓的安装基座尺寸，替换老旧设备时可直接匹配原有基座，无需重新浇筑基础。

结构设计上充分考虑防冻需求，筒体内部设置排水余腔，阀门关闭后可自动排空筒体内残留积水，避免低温环境下存水结冰胀裂筒体。顶部阀帽采用防滑多边形结构，配套专用扳手即可快速完成阀门启闭，操作力矩经过合理匹配，单人即可完成全开全关操作，无需额外施加过大外力。侧面接口的封堵盖采用链条与筒体连接，避免拆卸后丢失，封堵盖内置密封胶圈，日常状态下可有效阻挡泥沙、杂物进入接口内部，保证接驳时水路通畅无堵塞。
