罐车配套登车作业梯台结构设计

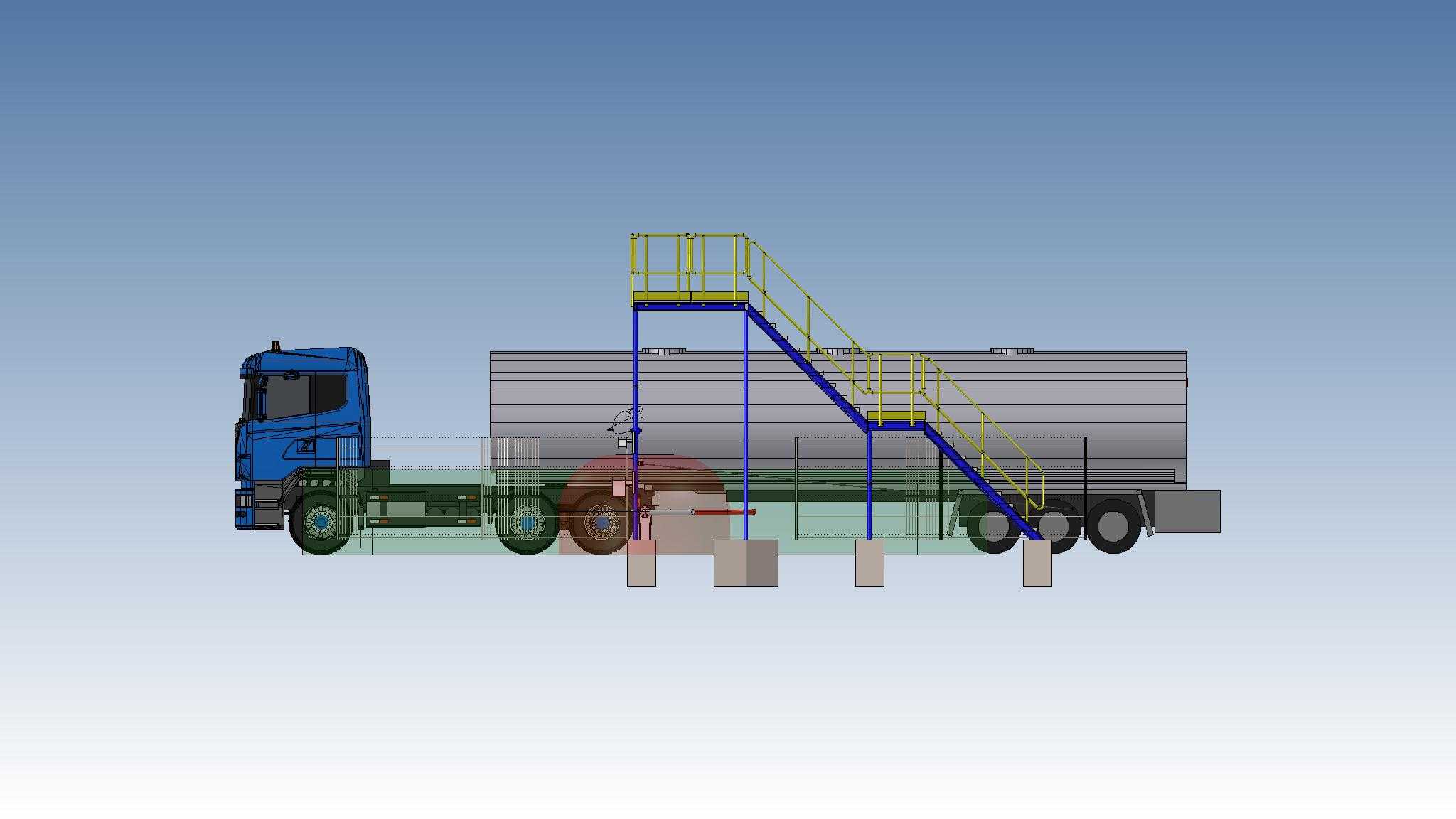

这套结构针对罐式车辆顶部装卸作业场景设计，解决罐车停靠后操作人员登顶操作无可靠作业面的痛点，常见于危化品仓储装卸区、粮油原料装卸站台、液态物料转运场站等场景，适配主流三轴罐式运输车辆的停靠作业需求。设计阶段首先考虑罐车停靠后的高度匹配问题，梯台主作业面高度对齐罐车顶部走台边缘，预留100mm安全间隙避免车辆停靠时剐蹭结构本体，梯台整体采用分段式支撑结构，四个落地支脚配置可调高度垫座，可适配场站地面150mm以内的高度差，无需额外做地面硬化找平处理，降低场站改造的施工成本。梯道采用双跑折返布局，第一跑梯段从地面延伸至中间休息平台，第二跑梯段衔接休息平台与顶部作业平台，梯步踏面采用防滑花纹板结构，踏面宽度设置为280mm，踢面高度控制在160mm，符合人员上下作业的人机工程学要求，避免长时间上下梯造成的腿部疲劳。顶部作业平台周边设置1200mm高的双横杆防护栏杆，栏杆底部配置100mm高的挡脚板，防止工具、小型配件从平台边缘坠落，平台临罐侧设置可翻转的搭接踏板，作业时翻搭在罐车顶部走台上，消除平台与罐车之间的间隙，避免人员踩空风险，非作业时段可将搭接踏板翻起锁定，不影响车辆驶离站台。结构主框架采用矩形钢管焊接成型，所有焊接节点做满焊处理并打磨焊渣，整体做防腐涂装处理，可适应户外场站的日晒雨淋环境，降低后期维护频次。设计过程中同步校核了结构载荷，顶部作业平台可承载3名作业人员同时携带工具作业的载荷要求，梯道单段可承载单人携带20kg工具通行的载荷，所有受力构件的挠度控制在1/400以内，避免人员作业时平台出现明显晃动感。梯台与罐车的停靠对位侧设置导向标识，可引导车辆停靠到合适位置，确保搭接踏板能准确搭接到罐车顶部走台区域，无需人员反复调整车辆位置，提升装卸作业的准备效率。整套结构无需与地面做永久性锚固，可根据场站的作业点位调整摆放位置，适配不同规格罐车的作业需求，也可在临时装卸点位快速布设，满足应急装卸作业的使用要求。
