槽罐车装卸作业站台结构设计

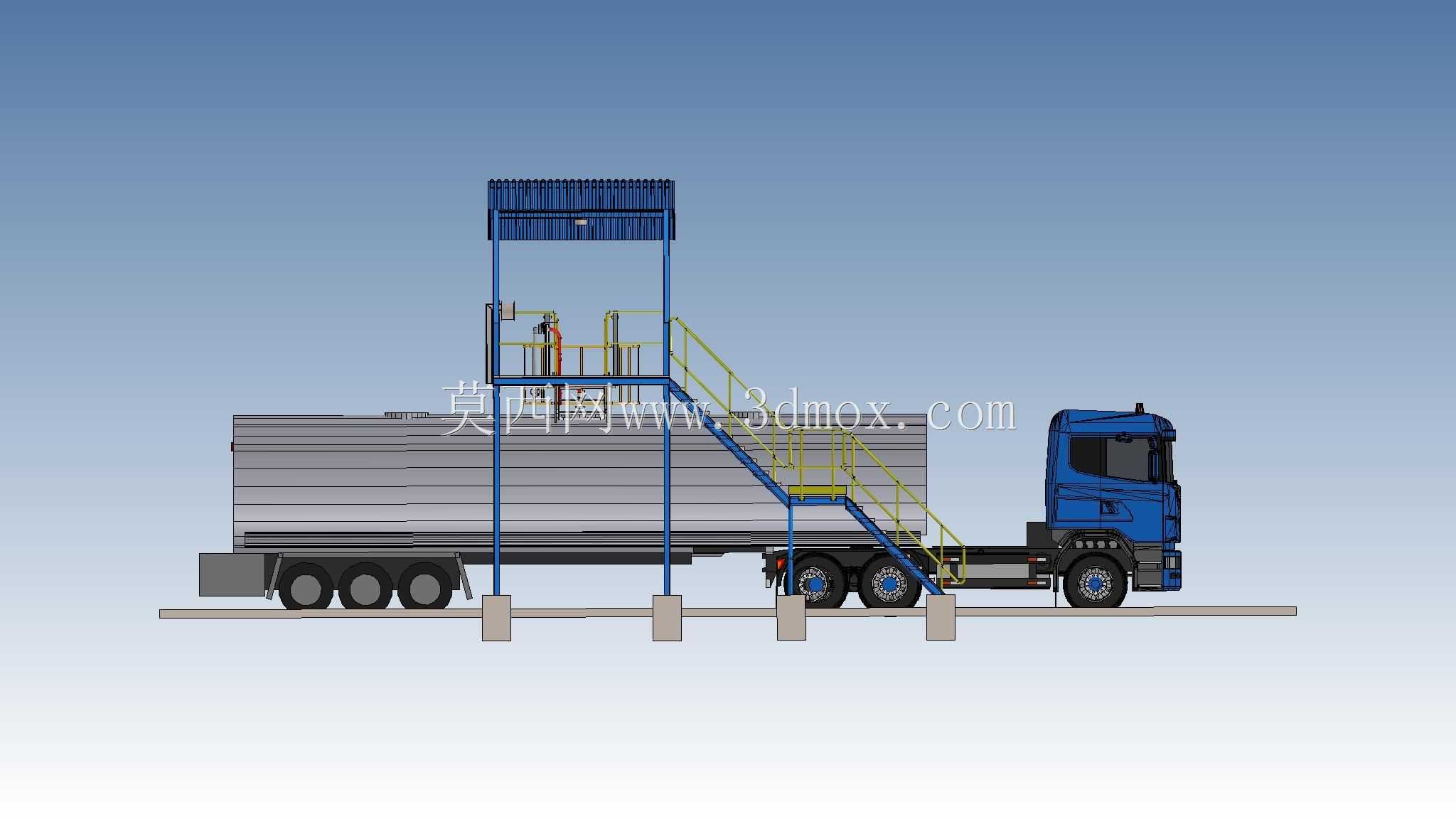

这套三维结构还原的是液态物料公路槽车的定点装卸作业工位，常见于化工库区、粮油加工储运基地、液态危化品周转场站的装卸区，主要解决槽罐车停靠后作业人员与罐顶操作口之间的高差衔接问题，避免人员攀爬罐体带来的坠落风险，同时规范装卸作业的操作动线，减少现场作业的安全隐患。从结构布局来看，整套站台采用固定式混凝土支墩承载的钢构主体，站台操作面的高度完全匹配公路槽罐车的罐顶常规作业高度，站台边缘与罐体停靠后的横向间距控制在安全操作范围内，既不会因为间隙过大导致人员踏空，也不会因为距离过近剐蹭停靠的车辆外廓。站台一侧设置带双护栏的斜向爬梯，爬梯踏步采用防滑结构设计，两侧扶手高度符合工业操作平台的安全防护要求，爬梯与站台主体的衔接处做了过渡平台处理，人员上下时不会出现动线转折的磕碰风险。站台顶部设置了防雨遮阳的顶棚结构，可在常规雨雪天气下为罐顶作业的人员提供基础遮蔽，顶棚下方预留了装卸管线、操作阀门的安装固定位，现场布设鹤管、气相平衡管、静电接地装置时可直接依托站台结构固定，无需额外搭设独立支架。设计阶段充分考虑了槽车停靠的对位误差，站台沿车辆行进方向的长度覆盖了槽罐车罐顶人孔、装卸口的常规布置区间，车辆停靠时只要前后偏差在常规驾驶对位的允许范围内，作业人员都可以在站台上完成全部罐顶操作，无需反复挪车调整位置。站台的支墩采用预埋螺栓与上部钢构连接，安装时可根据现场场地的实际标高微调支墩高度，适配不同硬化地面的施工误差，爬梯底部设置了可调高度的支撑脚，避免场地沉降导致爬梯悬空晃动。整套结构没有复杂的运动机构，所有构件均采用标准化的工业型钢、花纹钢板、防护栏杆等常用工业建材，加工制作难度低，现场安装无需大型吊装设备，后期维护仅需定期检查连接螺栓紧固状态、护栏焊接点锈蚀情况即可，非常适合各类液态物料装卸场站的批量布设，可有效规范装卸作业的操作流程，降低罐顶作业的安全风险，同时提升装卸作业的操作效率，减少人员攀爬罐体的辅助作业时间。
