大学生方程式赛车防滚车架结构设计

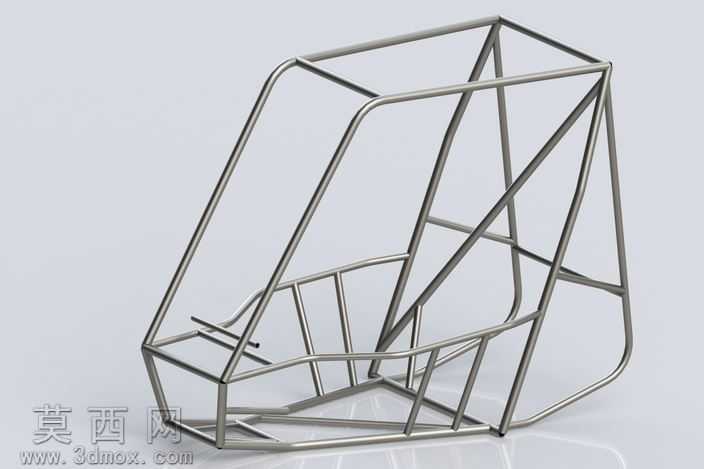

本作品为巴哈赛事专用的防滚承载车架三维模型，建模过程严格遵循SAE巴哈赛事的安全规范与结构力学要求，以圆管型材为基础构建单元完成整体框架搭建。建模初期先完成人机工程点位定位，确定驾驶员坐姿、踏板安装位、转向系统固定位、动力总成安装点位的空间坐标，以此为基准搭建主防滚环、前防滚环、侧边防撞结构的核心轮廓，所有管件衔接处均做相贯线处理，还原真实焊接加工的贴合状态，避免出现结构干涉与应力集中隐患。模型采用金属钢管材质渲染，还原冷拔无缝钢管的哑光金属质感，管件弯折处的曲率完全匹配实际弯管加工工艺参数，所有弯折半径统一控制在管件直径的3倍区间内，符合管材冷弯加工的工艺可行性，不会出现加工开裂或管壁过度减薄的问题。结构设计上采用空间桁架受力逻辑，主受力路径从前端防撞结构延伸至主防滚环，再通过斜向支撑管件将载荷分散至底盘安装点位，侧边防撞梁采用双层斜撑布局，在车辆发生侧翻、侧向碰撞时能够快速分散冲击载荷，保障驾驶舱的生存空间完整性。车架底部预留了悬架安装硬点、动力总成固定支座、座椅安装位的接口结构，所有安装点位均做了局部加强处理，通过增加短斜撑的方式提升局部刚度，避免长期赛事工况下出现安装位开裂变形的问题。建模过程中对所有管件的壁厚、管径参数做了统一规范，主防滚环采用大管径厚壁管材，次要支撑结构采用稍小管径管材，在满足结构强度要求的前提下尽可能控制整体重量，实现轻量化与结构强度的平衡。模型整体结构无冗余管件，每一段管材都承担对应的传力功能，既符合赛事规则的安全要求，也兼顾了加工装配的便捷性，能够直接用于后续的有限元力学仿真、管件下料加工以及整车总装对接。
