气力输送管道三通分料换向结构

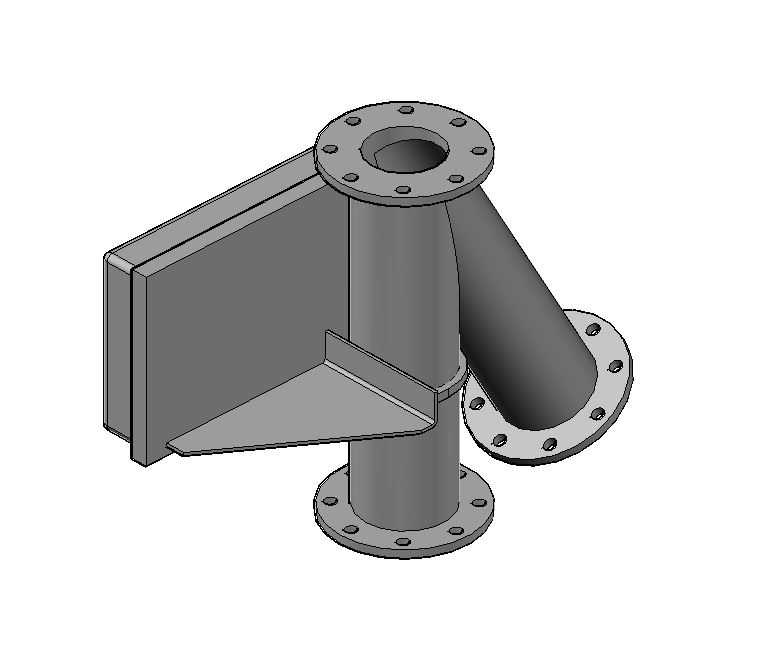

该结构主要应用于粉体、颗粒物料的正压或负压气力输送管路系统中，常见于粮食加工、建材生产、化工原料输送、冶金粉料转运等场景，安装在输送管路的节点位置，实现单路来料向两个不同下游管路的分料或换向输送，替代传统的多管路切换阀组，减少管路冗余布置。结构整体采用立式三通主体搭配侧部方形接料腔的布局，三个连接端均采用标准法兰结构，可直接与同公称通径的输送管道法兰对接，安装时需保证上下竖直法兰与主输送管路同轴，侧斜向法兰对接分支输送管路，侧部方形接口可对接进料装置或另一路来料管路，安装边界需预留法兰螺栓拆装的操作空间，侧部支撑筋板需贴合安装基准面避免运行时产生振动。设计时优先考虑物料流经路径的顺滑性，主竖直管路与斜向分支管路的交汇处做了圆弧过渡处理，避免粉料在转角处堆积卡料，侧部方形腔体与竖直主管的连接位置增设三角形加强筋，抵消气力输送时管路内部压力波动带来的结构形变，所有法兰端面均加工密封槽，可适配橡胶密封垫保证管路输送时的气密性，避免输送过程中漏粉或压力损失。主体壁厚根据常规气力输送压力等级选取，可适配0.1-0.6MPa的输送压力工况，内部流道无突出结构，减少物料输送时的阻力，同时降低高速运动的颗粒物料对管壁的冲刷磨损。在实际使用中，该结构可搭配管路插板阀实现两路出料的通断控制，无需额外设置复杂的换向执行机构，结构可靠性高，维护成本低，适合长时间连续运行的输送工况。建模过程中对法兰螺栓孔的位置度做了严格约束，保证与标准管路法兰的互换性，加强筋的位置避开了法兰螺栓的安装空间，侧部方形腔体的端面同样做了法兰连接结构，可根据实际工况对接不同的进料或出料设备，整体结构无复杂异形曲面，加工工艺性好，可采用板材卷制后焊接成型，焊后做内表面打磨处理保证流道顺滑，降低物料残留的可能性。
