ASME标准立式螺旋蛇形盘管结构

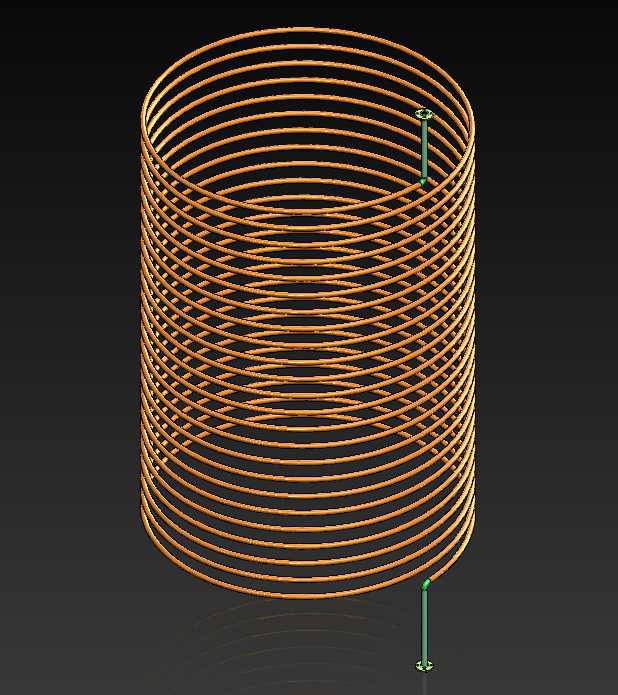

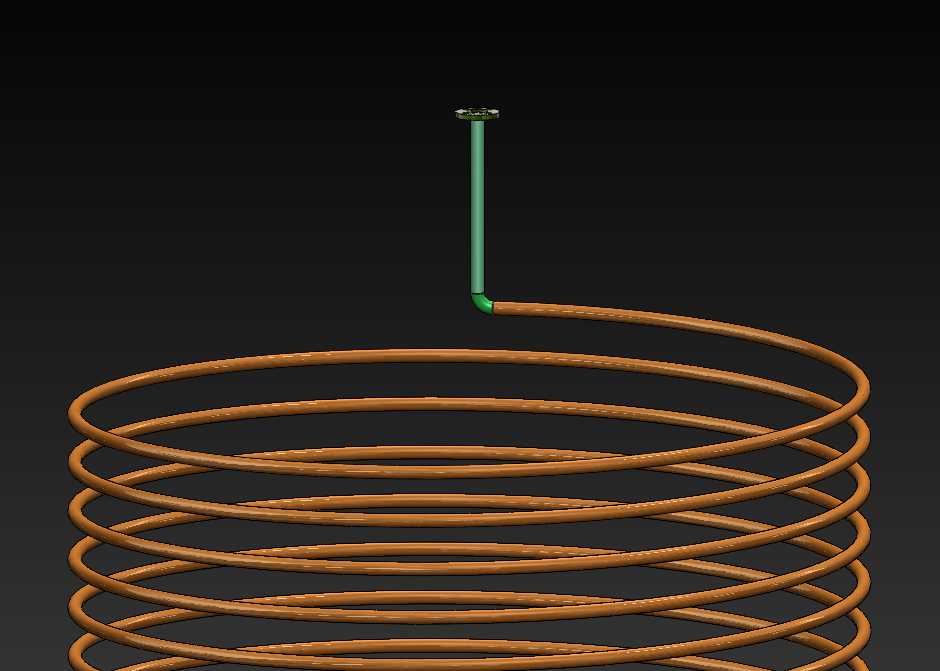

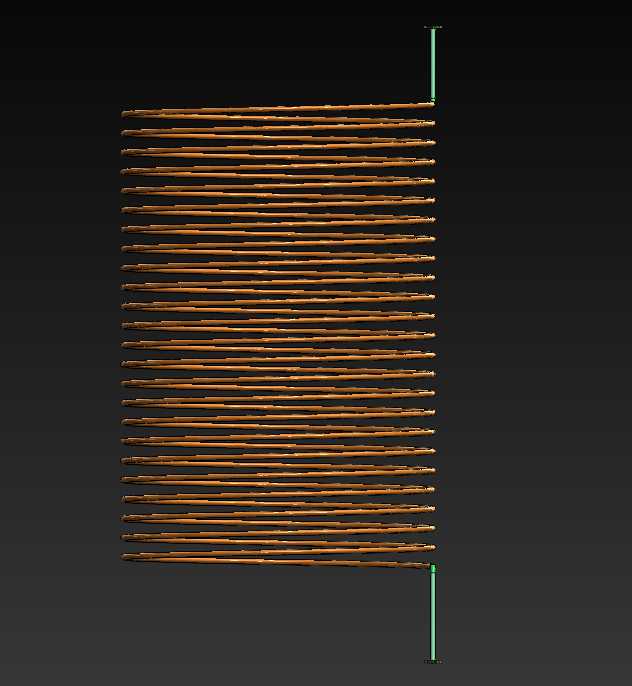

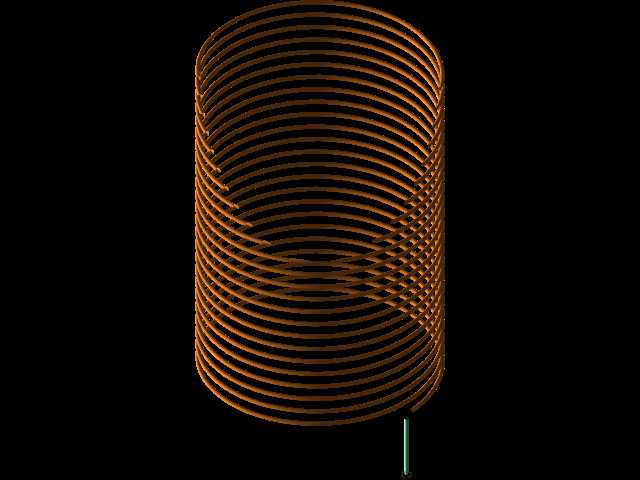

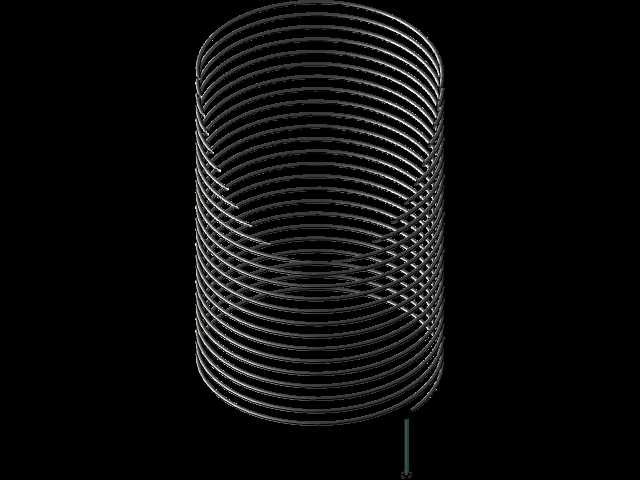

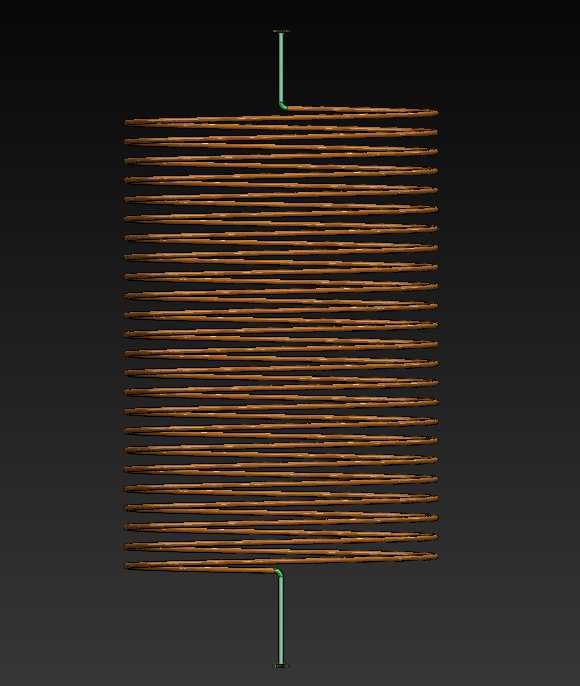

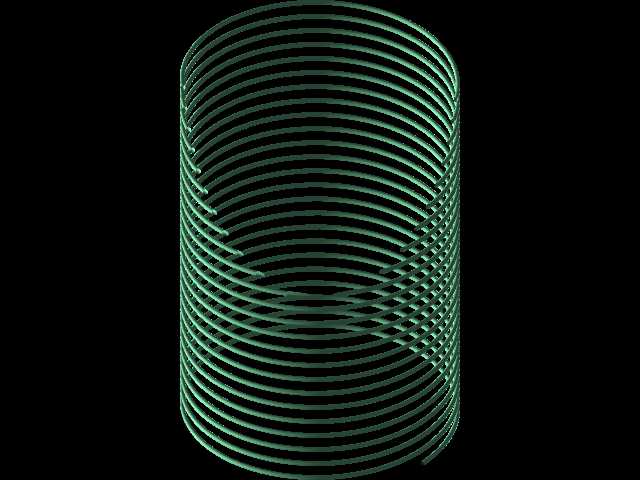

这类螺旋蛇形盘管常被用在换热机组、流体缓冲管路、小型反应装置的温控回路里，相比直管排布，在相同安装投影面积下能提供数倍的介质流通路径长度，不管是做热交换的流道，还是需要延长介质停留时长的工艺管路，都能在紧凑空间里满足流程长度要求。设计时首先要匹配ASME相关管路规范，确定盘管的螺旋升角、圈间间隙，既要保证弯制过程中管壁不会出现过度减薄、截面椭圆度超差的问题，也要给后续安装固定留出足够的操作空间，圈与圈之间的间隙不能过小，否则外层保温层施工、管外壁的清洁维护都没法开展。从安装边界来看，这类立式盘管的上下引出端做了直段延伸，端部的接口位置要和外部管路的对接坐标完全匹配，直段长度要足够容纳管接头的安装、焊接操作空间，不能让接头位置紧贴螺旋圈体，避免安装时工具磕碰相邻管段。盘管整体呈圆柱螺旋形态，外径尺寸要适配安装腔体的内部净空，和腔体内壁要留出均匀的环向间隙，既不能因为间隙过小导致装配卡滞，也不能间隙过大浪费腔体内部空间，影响整体换热或缓冲效率。功能层面，这种连续弯制的螺旋结构没有多余的中间接头，能大幅降低管路泄漏的风险，介质在螺旋流道内流动时会持续产生径向扰动，不管是换热场景下提升管壁和介质的热交换效率，还是粘稠介质输送时减少管壁沉积，都比直管结构有明显优势。设计建模过程中，要先确定螺旋路径的基准轴线，根据管径、弯曲半径校核最小弯管半径是否满足管材的弯制工艺要求，避免弯制时出现管壁褶皱、开裂的问题，上下引出的直段要和螺旋路径做顺滑过渡，过渡段的曲率要连续变化，不能出现硬折角，否则介质流经时会产生过大的局部阻力，也会造成管路应力集中，长期带压运行时容易出现疲劳损坏。实际选型应用时，还要结合管路的工作压力、介质腐蚀特性匹配对应的管壁厚度，螺旋圈的轴向总高度要和安装空间的竖向净空匹配，上下引出端的朝向要根据现场管路走向调整，保证对接时不需要额外增加多余的转弯接头，减少管路的阻力点。
